میکرو سوئیچ آنالوگ دستگاه لیزر؛ نقطه صفر محورها و توقف در انتهای مسیر

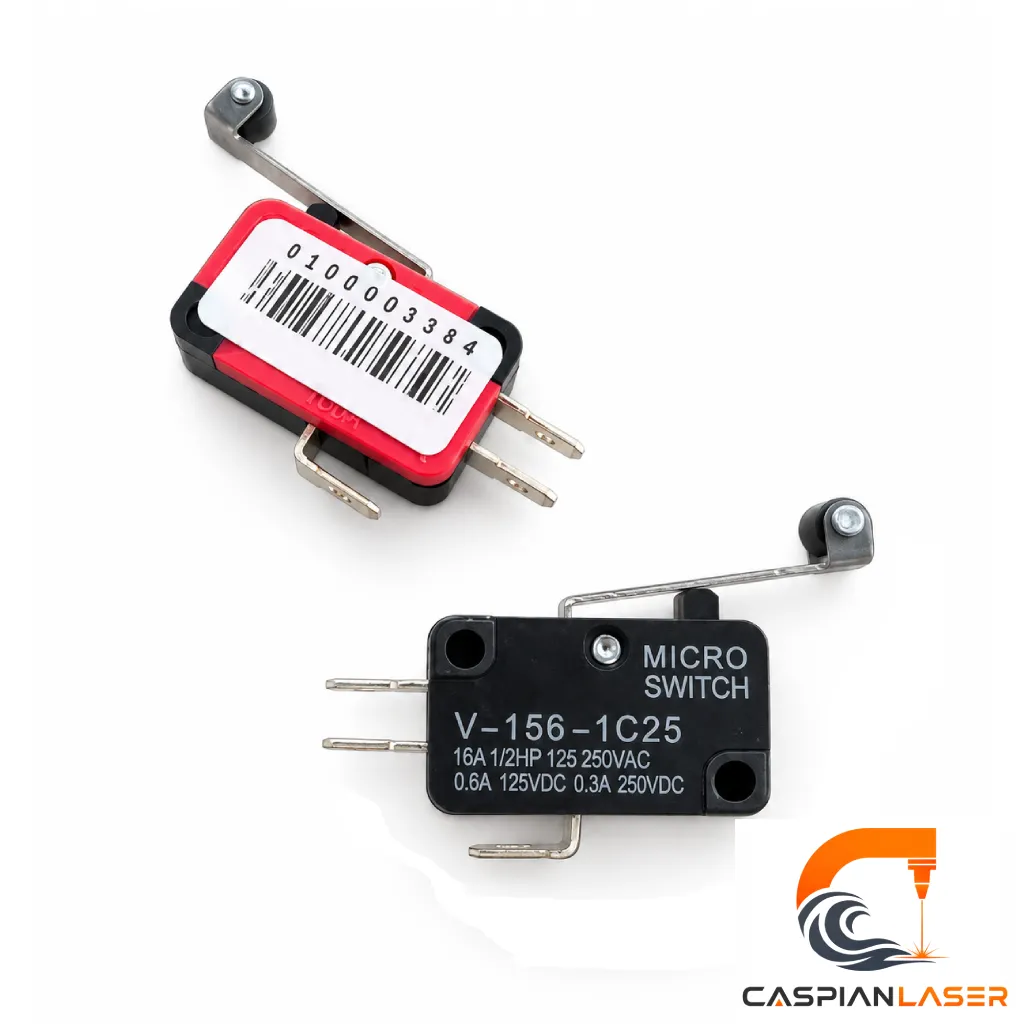

هر بار که دستگاه لیزر روشن می‌شود، کالسکه هد به سمت گوشه میز حرکت می‌کند تا نقطه صفر محورها را پیدا کند؛ لحظه‌ای که به میکرو سوئیچ برخورد می‌کند، برد کنترلر می‌فهمد محور به ابتدای مسیر رسیده است. این همان هوم کردن دستگاه است و همه مختصات برش از این نقطه حساب می‌شود. میکرو سوئیچ معیوب خودش را این‌طور نشان می‌دهد: دستگاه هنگام روشن شدن هوم نمی‌کند و کالسکه به انتهای محور می‌کوبد و صدای تق‌تق یا پرش تسمه می‌دهد، پنل خطای لیمیت نشان می‌دهد، نقطه شروع کار هر بار کمی جابه‌جا می‌شود، یا دستگاه بی‌دلیل وسط کار متوقف می‌شود. میکرو سوئیچ آنالوگ دستگاه لیزر مدل V-156-1C25 با اهرم غلتک‌دار، تشخیص دقیق و مطمئن نقطه صفر را برمی‌گرداند تا کار همیشه از همان نقطه شروع شود و کالسکه هیچ‌وقت به انتهای مسیر برخورد نکند.
میکرو سوئیچ چگونه کار می‌کند و چرا خراب می‌شود؟
میکرو سوئیچ که در بازار به آن میکرو سوئیچ آنالوگ یا مکانیکی هم می‌گویند، یک کلید کوچک با اهرم فلزی است. وقتی کالسکه به اهرم فشار می‌آورد، کنتاکت داخلی با صدای تیک وصل یا قطع می‌شود و این تغییر به ورودی لیمیت برد کنترلر می‌رسد. در این مدل، سر اهرم یک غلتک کوچک دارد؛ کالسکه به‌جای ساییدن روی اهرم، از روی غلتک رد می‌شود و ضربه و سایش کمتری به کلید می‌رسد. برخلاف سنسورهای القایی که بدون تماس کار می‌کنند و برق تغذیه جداگانه می‌خواهند، میکرو سوئیچ فقط یک کنتاکت مکانیکی است و به برق جداگانه نیاز ندارد. به همین دلیل نصب و سیم‌کشی ساده‌ای دارد. میکرو سوئیچ به چند دلیل خراب می‌شود: خستگی فنر و کنتاکت داخلی پس از هزاران بار برخورد، خم شدن اهرم بر اثر ضربه کالسکه در سرعت بالا، نشستن دود و گرد برش روی کنتاکت که اتصال را نامطمئن می‌کند، و شل شدن یا قطع شدن سیم‌ها بر اثر لرزش. میکرو سوئیچ معیوب قابل تعمیر نیست و باید تعویض شود.
مشخصات فنی میکرو سوئیچ آنالوگ دستگاه لیزر
| مدل | V-156-1C25 |
| نوع محصول | میکرو سوئیچ مکانیکی (لیمیت سوئیچ) |
| نوع اهرم | اهرم بلند غلتک‌دار |
| نوع کنتاکت | تبدیلی سه‌پایه؛ مشترک (COM)، باز (NO) و بسته (NC) |
| جریان و ولتاژ مجاز | ۱۵ آمپر در ۱۲۵ و ۲۵۰ ولت AC؛ ۰٫۶ آمپر در ۱۲۵ ولت DC و ۰٫۳ آمپر در ۲۵۰ ولت DC |
| نوع اتصال | فیش تخت |
| برق تغذیه | نیاز ندارد |
| محل نصب | ابتدا یا انتهای مسیر محورهای X و Y |
| کاربرد | هوم کردن و محدود کردن مسیر محورها در دستگاه‌های برش و حکاکی لیزر CO2 |
مزایای میکرو سوئیچ سالم برای کار روزانه شما
- شروع کار از نقطه دقیق: هوم کردن مطمئن یعنی مختصات کار هر بار از همان نقطه حساب می‌شود و برش روی ورق جابه‌جا نمی‌افتد.
- حفاظت از تسمه و موتور: کالسکه پیش از رسیدن به انتهای مسیر متوقف می‌شود و به بدنه نمی‌کوبد؛ تسمه نمی‌پرد و موتور زیر فشار نمی‌ماند.
- عمر بیشتر با اهرم غلتک‌دار: کالسکه از روی غلتک رد می‌شود و روی اهرم نمی‌ساید؛ اهرم دیرتر خم می‌شود و کلید ضربه کمتری می‌خورد.
- نصب و عیب‌یابی ساده: بدون برق تغذیه کار می‌کند و با یک مولتی‌متر می‌توانید سالم بودن آن را بسنجید.
راهنمای انتخاب؛ میکرو سوئیچ فعلی را ملاک قرار دهید
اول شکل و نصب: نوع اهرم، اندازه بدنه و فاصله سوراخ‌های پیچ میکرو سوئیچ جدید باید با میکرو سوئیچ فعلی یکی باشد تا روی همان براکت بنشیند و کالسکه در همان نقطه به آن برسد. این مدل اهرم بلند غلتک‌دار دارد؛ اگر میکرو سوئیچ فعلی شما هم اهرم غلتک‌دار دارد و کد V-156 یا مشابه روی بدنه‌اش چاپ شده، جایگزین مستقیم آن است. در غیر این صورت عکس میکرو سوئیچ فعلی کنار یک خط‌کش را برای کارشناسان بفرستید. دوم سیم‌کشی: این میکرو سوئیچ سه پایه دارد؛ پایه مشترک (COM)، پایه باز (NO) و پایه بسته (NC). سیم‌ها را دقیقاً به همان پایه‌هایی وصل کنید که در میکرو سوئیچ قدیمی وصل بودند. اگر جابه‌جا ببندید، برد وضعیت لیمیت را برعکس می‌خواند؛ در نرم‌افزار RDWorks برای هر محور تنظیمی به نام قطبیت لیمیت (Limit Polarity) وجود دارد که باید با نوع اتصال هماهنگ باشد. میکرو سوئیچ به ورودی لیمیت بردهایی مثل مین برد و پنل RDC 6442 دستگاه لیزر وصل می‌شود. سوم تنظیم: پس از نصب، کالسکه را با دست آرام به سمت میکرو سوئیچ ببرید و مطمئن شوید پیش از برخورد کالسکه به بدنه، صدای تیک کلید شنیده می‌شود. اگر به‌جای میکرو سوئیچ تماسی، سنسوری بدون تماس می‌خواهید، سنسور القایی دستگاه برش لیزر را ببینید.
قیمت میکرو سوئیچ آنالوگ دستگاه لیزر و ثبت سفارش
قیمت میکرو سوئیچ آنالوگ V-156-1C25 مستقیم و بدون واسطه تعیین می‌شود و قیمت روز در همین صفحه درج می‌گردد. هنگام ثبت سفارش، تعداد میکرو سوئیچ‌ها را اعلام کنید؛ دستگاه‌ها معمولاً برای هر محور دست‌کم یک میکرو سوئیچ دارند و چون همه با هم کار کرده‌اند، تعویض هم‌زمان‌شان از خرابی بعدی جلوگیری می‌کند. سفارش‌های ثبت‌شده در ساعات کاری همان روز ارسال می‌شوند و قطعات مختلف در یک مرسوله دریافت می‌گردند. سایر سنسورها و کلیدهای تشخیص در دسته‌ی سنسور دستگاه لیزر در دسترس است.
سوالات متداول خرید میکرو سوئیچ آنالوگ دستگاه لیزر
میکرو سوئیچ در دستگاه لیزر چه کاری انجام می‌دهد؟
میکرو سوئیچ به برد کنترلر خبر می‌دهد که کالسکه به ابتدا یا انتهای مسیر محور رسیده است. هنگام روشن شدن دستگاه، کالسکه تا برخورد با میکرو سوئیچ حرکت می‌کند و همان نقطه را صفر محور می‌گیرد. در برخی دستگاه‌ها هم میکرو سوئیچ در انتهای مسیر قرار دارد تا کالسکه از محدوده مجاز خارج نشود.
چرا به آن میکرو سوئیچ آنالوگ می‌گویند؟
در بازار قطعات، میکرو سوئیچ مکانیکی را آنالوگ می‌نامند تا از سنسورهای نوری و القایی که الکترونیکی و بدون تماس کار می‌کنند جدا شود. میکرو سوئیچ یک کلید ساده با اهرم و کنتاکت مکانیکی است که با فشار فیزیکی وصل یا قطع می‌شود.
از کجا بفهمم میکرو سوئیچ خراب شده است؟
نشانه‌ها: دستگاه هنگام روشن شدن هوم نمی‌کند و کالسکه به انتهای محور می‌کوبد، پنل خطای لیمیت می‌دهد، نقطه شروع کار جابه‌جا می‌شود، یا دستگاه بی‌دلیل وسط کار متوقف می‌شود. برای اطمینان، برق را قطع کنید و با مولتی‌متر در حالت بوق، اهرم را فشار دهید و رها کنید؛ کنتاکت باید هر بار مطمئن وصل و قطع شود.
کالسکه هنگام هوم کردن به انتهای محور می‌کوبد؛ ایراد از کجاست؟
یعنی برد سیگنال رسیدن به لیمیت را دریافت نمی‌کند. سه احتمال اصلی وجود دارد: میکرو سوئیچ خراب است، سیم آن قطع شده یا از فیش جدا شده، یا اهرم خم شده و کالسکه به آن نمی‌رسد. فوراً دستگاه را خاموش کنید تا تسمه و موتور آسیب نبینند و این سه را به ترتیب بررسی کنید.
اهرم غلتک‌دار چه مزیتی دارد؟
در اهرم ساده، کالسکه مستقیم روی تیغه فلزی اهرم می‌ساید و آن را به‌تدریج خم می‌کند یا می‌ساید. در اهرم غلتک‌دار، کالسکه از روی غلتک کوچک سر اهرم رد می‌شود؛ اصطکاک و ضربه کمتر است، اهرم دیرتر خم می‌شود و نقطه عملکرد کلید در طول زمان ثابت‌تر می‌ماند.
فرق میکرو سوئیچ با سنسور القایی چیست؟
میکرو سوئیچ با تماس فیزیکی کار می‌کند، برق تغذیه نمی‌خواهد و سیم‌کشی ساده‌ای دارد، اما چون قطعه مکانیکی است با گذشت زمان فرسوده می‌شود. سنسور القایی بدون تماس، فلز را از چند میلی‌متری تشخیص می‌دهد و فرسودگی مکانیکی ندارد، اما برق تغذیه می‌خواهد و سیم‌کشی‌اش سه‌سیمه است. جایگزین کردن یکی با دیگری نیازمند تغییر سیم‌کشی و براکت است.
پایه‌های COM، NO و NC یعنی چه؟
COM پایه مشترک است. NO یعنی نرمال باز؛ در حالت عادی قطع است و با فشار اهرم وصل می‌شود. NC یعنی نرمال بسته؛ در حالت عادی وصل است و با فشار اهرم قطع می‌شود. سیم‌ها را دقیقاً به همان پایه‌هایی ببندید که در میکرو سوئیچ قدیمی وصل بودند تا برد وضعیت لیمیت را درست بخواند.
میکرو سوئیچ را عوض کردم ولی دستگاه خطای لیمیت می‌دهد؛ چرا؟
محتمل‌ترین دلیل، اتصال سیم‌ها به پایه نادرست است؛ اگر سیم به‌جای NO به NC بسته شده باشد یا برعکس، برد حالت لیمیت را برعکس می‌بیند. سیم‌کشی را با میکرو سوئیچ قدیمی مقایسه کنید. همچنین در RDWorks تنظیم قطبیت لیمیت محور را بررسی کنید که با نوع اتصال هماهنگ باشد.
چند میکرو سوئیچ در دستگاه لیزر وجود دارد؟
به طراحی دستگاه بستگی دارد. بیشتر دستگاه‌ها دست‌کم برای هر محور X و Y یک میکرو سوئیچ هوم دارند و برخی دستگاه‌ها در انتهای مسیر هر محور هم میکرو سوئیچ دارند. اگر میز بالا و پایین‌رونده یا روتاری دارید، ممکن است آن‌ها هم میکرو سوئیچ داشته باشند. تعداد را از روی دستگاه بشمارید.
چرا اهرم میکرو سوئیچ خم می‌شود؟
معمولاً به این دلیل که کالسکه با سرعت زیاد به آن برخورد می‌کند یا میکرو سوئیچ طوری نصب شده که اهرم بیش از حد فشرده می‌شود. پس از نصب، کالسکه را با دست آرام به سمت میکرو سوئیچ ببرید؛ کلید باید با کمی فشار تیک بزند و کالسکه پیش از رسیدن به ته کورس اهرم متوقف شود.
آیا تعویض میکرو سوئیچ را خودم می‌توانم انجام دهم؟
بله، کار ساده‌ای است. برق دستگاه را قطع کنید، از اتصال سیم‌ها به پایه‌ها عکس بگیرید، فیش‌ها را جدا و میکرو سوئیچ را از براکت باز کنید. میکرو سوئیچ نو را در همان جا ببندید و سیم‌ها را مطابق عکس وصل کنید. در آخر دستگاه را روشن کنید و هوم کردن را آزمایش کنید؛ دست خود را نزدیک دکمه توقف اضطراری نگه دارید.
آیا امکان مرجوعی میکرو سوئیچ وجود دارد؟
قطعات تا ۷ روز کاری امکان مرجوعی دارند. برای مرجوعی پیش از ارسال با کارشناسان هماهنگ کنید. برای اینکه از اول مدل هم‌شکل را دریافت کنید، پیش از سفارش عکس میکرو سوئیچ فعلی کنار خط‌کش را برای کارشناسان بفرستید.
