چیلر دستگاه لیزر چیست و چرا برای تیوب حیاتی است؟

چیلر دستگاه لیزر چیست

چیلر یک سیستم خنک‌کننده‌ی آبیِ گردشی است که وظیفه‌اش پایین نگه‌داشتن دمای تیوب لیزر در حین کار است. تیوب هنگام تولید پرتو گرمای زیادی آزاد می‌کند و اگر این گرما دفع نشود، تیوب داغ می‌شود، توانش افت می‌کند و در نهایت آسیب می‌بیند یا ترک می‌خورد. چیلر با گردش پیوسته‌ی آب خنک در مسیر تیوب، این گرما را می‌گیرد و بیرون می‌برد و دما را در محدوده‌ی امن نگه می‌دارد.

نکته‌ای که خیلی‌ها اشتباه می‌کنند این است که چیلر را با یک «تانک آب ساده» یکی می‌گیرند. چیلر واقعی یک دستگاه تبریدی است، یعنی مثل یک کولر کوچک، آب را فعالانه سرد می‌کند و می‌تواند دمای آب را حتی پایین‌تر از دمای محیط نگه دارد. همین توانایی است که آن را از یک پمپ و مخزن ساده جدا می‌کند و برای تیوب حیاتی می‌سازد.

به بیان ساده، چیلر یک وسیله‌ی جانبی تجملاتی نیست، بلکه بخشی جدانشدنی از یک دستگاه لیزر سالم است. بسیاری از خرابی‌های زودهنگام تیوب، ریشه در خنک‌کاری ضعیف یا نبود چیلر مناسب دارند. برای همین شناخت چیلر و انتخاب درست آن، مستقیماً روی هزینه و عمر دستگاه شما اثر می‌گذارد.

چیلر چطور کار می‌کند

عملکرد چیلر یک چرخه‌ی بسته و پیوسته است. آب داخل مخزن چیلر توسط یک سیستم تبریدی (کمپرسور و مبرد) خنک می‌شود، بعد یک پمپ این آب خنک را از طریق شلنگ به تیوب می‌فرستد. آب خنک وارد پوسته‌ی بیرونی تیوب می‌شود، گرمای تیوب را جذب می‌کند، از سمت دیگر گرم بیرون می‌آید و دوباره به چیلر برمی‌گردد تا خنک شود. این چرخه بی‌وقفه تکرار می‌شود تا دمای تیوب همیشه در محدوده‌ی امن بماند.

چیلرهای خانواده‌ی CW علاوه بر خنک‌کردن، یک قابلیت هوشمند هم دارند: حالت کنترل دمای هوشمند. در این حالت، چیلر دمای آب را بر اساس دمای محیط به‌طور خودکار تنظیم می‌کند تا هم از داغ‌شدن تیوب جلوگیری شود و هم از پدیده‌ی «تعریق» (میعان بخار آب روی تیوب در دمای خیلی پایین) که خودش می‌تواند مشکل‌ساز باشد. یعنی چیلر خوب فقط سرد نمی‌کند، بلکه دما را در نقطه‌ی درست نگه می‌دارد.

یک بخش مهم از این سیستم، اجزای جانبی آن هستند. پمپ آب چیلر مسئول گردش آب است و اگر ضعیف شود یا از کار بیفتد، خنک‌کاری متوقف می‌شود. فلوسوئیچ هم قطعه‌ای است که جریان آب را کنترل می‌کند و اگر آب قطع شود، به دستگاه فرمان توقف می‌دهد تا تیوب آسیب نبیند. آب هم از طریق شلنگ سیلیکونی بین چیلر و تیوب جابه‌جا می‌شود.

چرا چیلر برای عمر تیوب حیاتی است

مهم‌ترین عاملی که عمر تیوب را تعیین می‌کند، دمای کارکرد آن است. تیوب لیزر در محدوده‌ی دمایی مشخصی بهترین عملکرد و بیشترین عمر را دارد، و خارج‌شدن از این محدوده به‌سرعت به آن آسیب می‌زند. گرمای بیش از حد باعث افت توان خروجی و در موارد شدید، ترک‌خوردن تیوب می‌شود.

یک نکته‌ی مهم این است که آسیب ناشی از خنک‌کاری بد، اغلب برگشت‌ناپذیر است؛ یعنی وقتی تیوب به‌خاطر گرما ضعیف شد، دیگر به حالت اول برنمی‌گردد. برای همین چیلر مناسب، در واقع یک بیمه برای گران‌ترین قطعه‌ی مصرفی دستگاه شماست. صرفه‌جویی روی چیلر معمولاً به قیمت هزینه‌ی چند برابری برای تعویض زودهنگام تیوب تمام می‌شود.

خطر دیگری هم هست که اغلب دست‌کم گرفته می‌شود: قطع ناگهانی جریان آب. اگر گردش آب حتی برای چند ثانیه قطع شود در حالی که لیزر روشن است، تیوب می‌تواند در همان لحظه آسیب ببیند. به همین دلیل فلوسوئیچ سالم و چیلری که پمپ قابل‌اعتماد داشته باشد، بخشی از همان بیمه‌ی تیوب هستند.

مقایسه چیلر CW-5000، CW-5200 و CW-6000

سه مدل رایج چیلر در بازار ایران و جهان، CW-5000، CW-5200 و CW-6000 هستند که هر سه از خانواده‌ی S&A (TEYU) و هر سه تبریدی‌اند، اما ظرفیت سرمایش و توان تیوبی که می‌توانند خنک کنند با هم فرق دارد. جدول زیر بر اساس مشخصات رسمی سازنده آن‌ها را مقایسه می‌کند.

هر سه مدل بازه‌ی کنترل دمای حدود ۵ تا ۳۵ درجه و ولتاژ ۲۲۰ ولت دارند و حالت کنترل دمای هوشمند را پشتیبانی می‌کنند. تفاوت اصلی در ظرفیت سرمایش است: هرچه توان تیوب بالاتر باشد، به چیلر با ظرفیت بالاتر نیاز دارید. مدل‌های موجود را می‌توانید در صفحه‌ی چیلر دستگاه لیزر ببینید.

کدام چیلر برای تیوب شما مناسب است

انتخاب چیلر درست، بیش از هر چیز به توان تیوب گره خورده است. قاعده‌ی کلی این است که ظرفیت سرمایش چیلر باید با گرمایی که تیوب تولید می‌کند بخواند، وگرنه چیلر نمی‌تواند دما را کنترل کند. بر همین اساس:

• برای تیوب‌های تا حدود ۱۰۰ وات: چیلر CW-5000 معمولاً کافی است؛ برای دستگاه‌های رومیزی و کار سبک تا متوسط گزینه‌ی اقتصادی و مناسبی است.
• برای تیوب‌های تا حدود ۱۵۰ وات: چیلر CW-5200 با ظرفیت سرمایش بالاتر انتخاب امن‌تری است، به‌ویژه برای کار پیوسته و آب‌وهوای گرم.
• برای تیوب‌های توان بالا تا حدود ۳۰۰ وات: چیلر صنعتی CW-6000 با ظرفیت سرمایش چند برابری، برای دستگاه‌های صنعتی و تولید سنگین ساخته شده است.

یک نکته‌ی مهم: در مناطق و فصل‌های گرم، بهتر است کمی محافظه‌کارتر انتخاب کنید. اگر تیوب شما در مرز ظرفیت یک چیلر است، رفتن به مدل بالاتر باعث می‌شود چیلر در تابستان هم بتواند دما را کنترل کند و زیر فشار نیفتد. توان تیوب و شرایط کارگاه‌تان را به کارشناس بگویید تا مدل درست را پیشنهاد دهد.

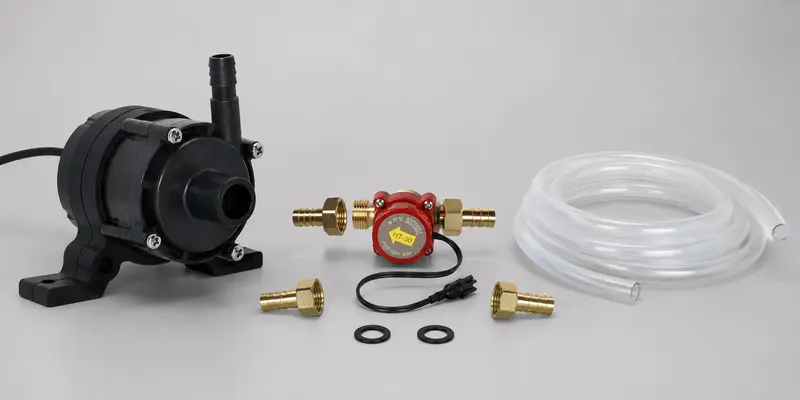

اجزای جانبی چیلر که باید بشناسید

چیلر به‌تنهایی کار نمی‌کند؛ چند قطعه‌ی جانبی در کنارش هستند که سلامت کل سیستم خنک‌کاری به آن‌ها بستگی دارد:

• پمپ آب: قلب گردش آب است. پمپ آب چیلر اگر ضعیف شود، دبی آب کم می‌شود و خنک‌کاری افت می‌کند؛ گاهی افت خنک‌کاری از پمپ است نه خودِ چیلر.
• فلوسوئیچ: فلوسوئیچ جریان آب را پایش می‌کند و اگر آب قطع شود، به دستگاه فرمان توقف می‌دهد تا تیوب نسوزد؛ یک قطعه‌ی کوچک اما محافظ گران‌ترین قطعه‌ی دستگاه.
• شلنگ رابط: شلنگ سیلیکونی مسیر عبور آب بین چیلر و تیوب است؛ شلنگ باکیفیت و بدون نشتی، شرط لازم گردش پایدار آب است.

هنگام راه‌اندازی یا رفع مشکل خنک‌کاری، همیشه این سه قطعه را هم بررسی کنید؛ خیلی وقت‌ها مشکلی که به نظر می‌رسد از چیلر است، در واقع از پمپ ضعیف، فلوسوئیچ خراب یا شلنگ نشتی می‌آید.

نگهداری چیلر و خنک‌کاری درست

یک چیلر خوب هم اگر درست نگهداری نشود، نمی‌تواند از تیوب محافظت کند. این نکات ساده، خنک‌کاری را پایدار و مؤثر نگه می‌دارند:

• آب مناسب: از آب مقطر یا دیونیزه استفاده کنید؛ آب سخت و آهک‌دار رسوب می‌سازد و مسیر خنک‌کاری را می‌گیرد.
• تعویض دوره‌ای آب: سازنده توصیه می‌کند آب تصفیه‌شده حدوداً ماهی یک‌بار تعویض شود تا کیفیت آب گردشی و عمر تیوب حفظ شود.
• کنترل دما: مطمئن شوید دمای آب در محدوده‌ی توصیه‌شده می‌ماند، به‌ویژه در تابستان که دمای محیط بالاست.
• تمیزی رادیاتور و فن: گردوغبار روی فن و رادیاتور چیلر، توان خنک‌کاری را کم می‌کند؛ دوره‌ای درِ چیلر را باز کنید و گردوغبار را تمیز کنید.
• بررسی پمپ و جریان: فلوسوئیچ و پمپ باید همیشه سالم کار کنند؛ قطع جریان آب حتی برای چند لحظه می‌تواند به تیوب آسیب بزند.
• ضدیخ در مناطق سرد: اگر کارگاه در منطقه‌ی سردسیر است و خطر یخ‌زدن آب وجود دارد، از ضدیخ مخصوص لیزر استفاده کنید تا مسیر خنک‌کاری آسیب نبیند.

اشتباهات رایج در خنک‌کاری دستگاه لیزر

• کار بدون چیلر یا با چیلر ضعیف: شایع‌ترین علت خرابی زودهنگام تیوب؛ صرفه‌جویی اینجا بسیار گران تمام می‌شود.
• انتخاب چیلر کم‌ظرفیت برای تیوب پرتوان: اگر ظرفیت سرمایش با توان تیوب نخواند، چیلر نمی‌تواند دما را کنترل کند و در تابستان کم می‌آورد.
• استفاده از آب معمولی: رسوب‌ساز است و به‌مرور خنک‌کاری را مختل می‌کند.
• روشن‌کردن لیزر پیش از گردش آب: همیشه اول از گردش آب مطمئن شوید، بعد لیزر را فعال کنید.
• نادیده‌گرفتن حباب هوا: اگر آب کامل در تیوب گردش نکند و حباب بماند، همان نقطه بیش از حد گرم و آسیب‌پذیر می‌شود.
• بی‌توجهی به فلوسوئیچ خراب: فلوسوئیچ معیوب یعنی حذف مهم‌ترین سیستم حفاظتی تیوب در برابر قطع آب.
