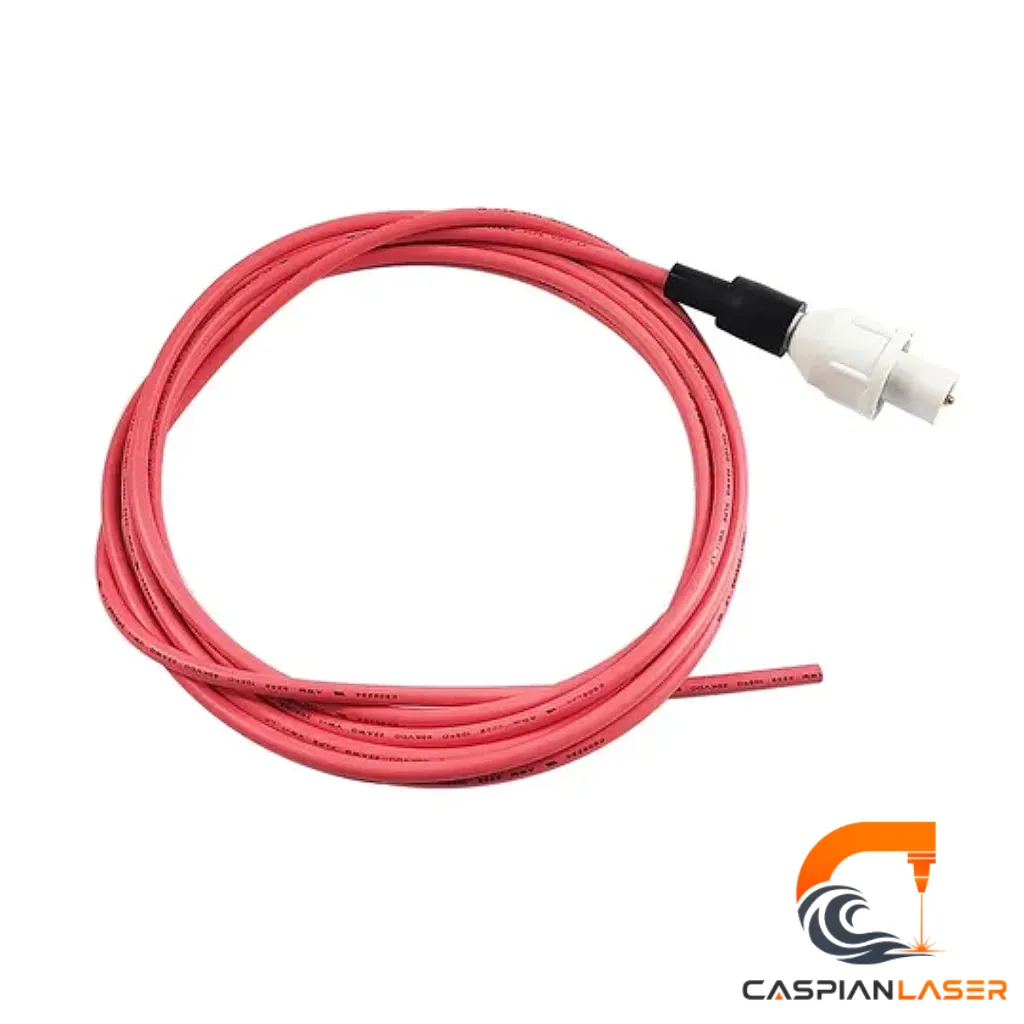

کابل ولتاژ بالا دستگاه لیزر؛ مسیر مطمئن جریان از منبع به تیوب
کابل ولتاژ بالا، جریان پرفشار خروجی منبع تغذیه را به سر آند تیوب لیزر می‌رساند و همین اتصال است که توان برش را پایدار نگه می‌دارد. کابل فرسوده یا عایق‌ترک‌خورده خودش را این‌طور نشان می‌دهد: پرش جرقه و صدای تق‌تق در محل اتصال، افت ناگهانی توان برش، بوی سوختگی عایق، یا قطع و وصل شدن پرتو حین کار. چون این کابل با ولتاژ بسیار بالا کار می‌کند، عایق آسیب‌دیده علاوه بر خراب کردن کیفیت کار، خطر برق‌گرفتگی و آسیب به منبع تغذیه را هم دارد. کابل ولتاژ بالا نو و سالم، جریان را بدون نشت و جرقه منتقل می‌کند تا توان ثابت و اتصال ایمن بماند.
کابل ولتاژ بالا چگونه کار می‌کند و چرا خراب می‌شود؟
این کابل یک هادی مرکزی با عایق ضخیم مخصوص ولتاژ بالا دارد که وظیفه‌اش عبور جریان پرفشار بدون نشت به بیرون است. برخلاف سیم برق معمولی، ضخامت و کیفیت عایق اینجا حیاتی است چون ولتاژ بالا تمایل دارد از هر نقطه‌ضعف عایق به بیرون «بپرد». کابل به چند دلیل خراب می‌شود: خشک و ترک‌خوردن تدریجی عایق در اثر گرما و زمان، شل شدن یا اکسید شدن محل اتصال به تیوب و منبع که مقاومت و جرقه ایجاد می‌کند، و خم شدن یا کشیده شدن بیش از حد کابل که هادی داخلی را آسیب می‌زند. با ضعیف شدن عایق، جریان از محل ترک به بدنه یا هوا پرش می‌کند؛ همین پرش، توان رسیده به تیوب را کم و کار را ناپایدار می‌کند. کابل ولتاژ بالا قطعه‌ی مصرفی است و با دیدن اولین نشانه‌ی جرقه یا ترک عایق باید تعویض شود؛ تعمیر موضعی عایق ولتاژ بالا مطمئن نیست.
مشخصات فنی کابل ولتاژ بالا دستگاه لیزر
| نوع محصول | کابل ولتاژ بالا (High Voltage) اتصال منبع تغذیه به تیوب |
| عایق | عایق ضخیم مخصوص ولتاژ بالا، مقاوم در برابر گرما و پرش جرقه |
| طول قابل سفارش | مطابق فاصله‌ی منبع تا تیوب دستگاه؛ طول کافی بدون کشش سفارش دهید |

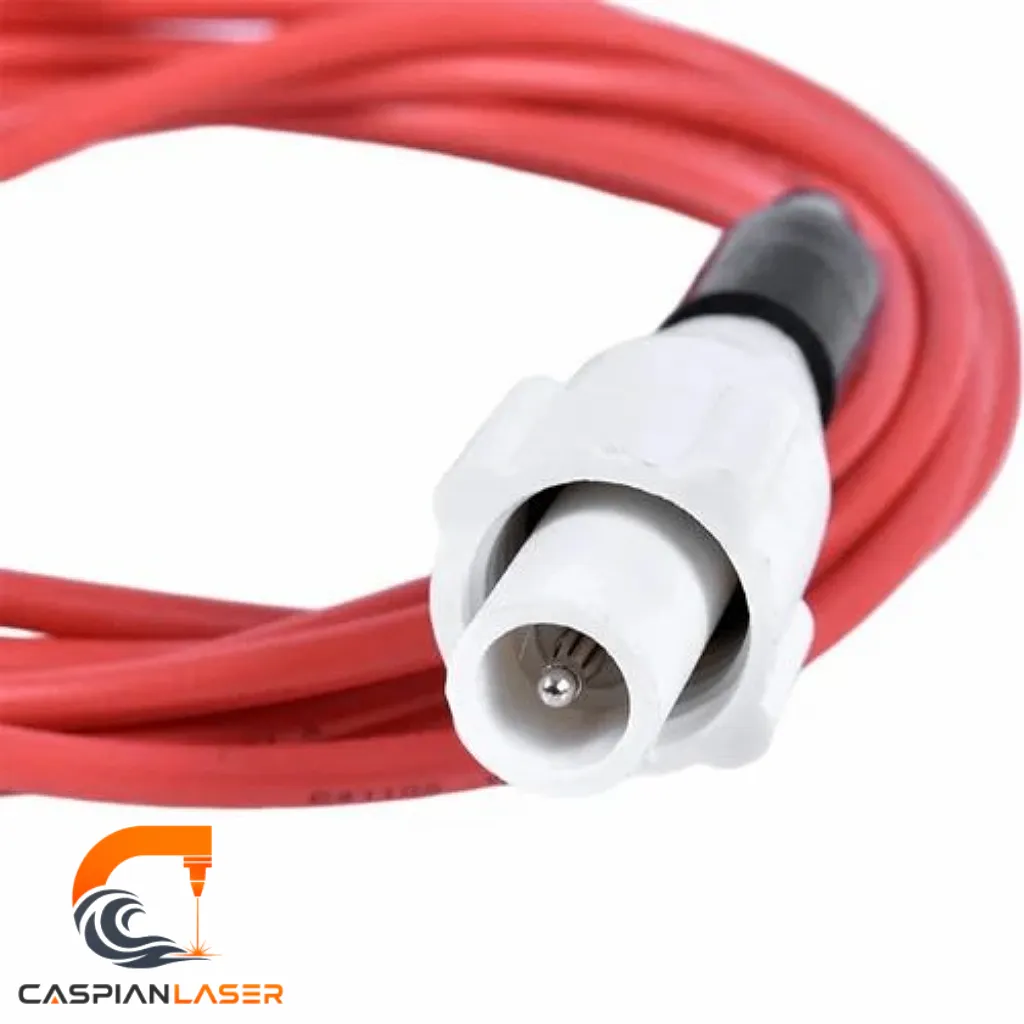

| اتصال دو سر | سرسیم استاندارد اتصال به آند تیوب و خروجی منبع HV |
| هادی | آلومینیوم یا استیل با سطح مقطع مناسب عبور جریان تیوب |
| کاربرد | دستگاه‌های برش و حکاکی لیزر CO2 با منبع تغذیه‌ی ولتاژ بالا |
مزایای کابل ولتاژ بالای سالم برای کار روزانه شما
- توان برش پایدار: انتقال بدون نشت جریان یعنی توانی که به تیوب می‌رسد ثابت می‌ماند و عمق و کیفیت برش نوسان نمی‌کند.
- حذف جرقه و صدای تق‌تق: عایق سالم و اتصال محکم، پرش جرقه در محل اتصال را از بین می‌برد که هم کار را خراب می‌کند و هم به تیوب و منبع آسیب می‌زند.
- ایمنی در برابر برق‌گرفتگی: عایق ضخیم و بدون ترک، خطر تماس با ولتاژ بالا را کاهش می‌دهد؛ این مهم‌ترین دلیل تعویض به‌موقع کابل ترک‌خورده است.
- محافظت از منبع تغذیه: نشت و جرقه‌ی ناشی از کابل معیوب می‌تواند به منبع HV فشار بیاورد؛ کابل سالم این فشار را حذف می‌کند.
راهنمای انتخاب؛ طول و نوع سرسیم را از کابل فعلی بخوانید
دو نکته را باید درست انتخاب کنید و هر دو از کابل فعلی قابل برداشت است. نخست طول: فاصله‌ی خروجی منبع تغذیه تا محل اتصال آند تیوب را اندازه بگیرید و کمی بیشتر سفارش دهید تا کابل بدون کشش و خم تند مسیرش را طی کند؛ کابل کوتاه که کشیده شود، هادی داخلی و محل اتصالش زود آسیب می‌بیند. دوم نوع سرسیم و اتصال: ببینید سر کابل فعلی چطور به تیوب و منبع وصل شده — سرسیم، فنری یا پیچی — تا اتصال جدید با همان روش نصب شود. یک نکته‌ی ایمنی مهم: پیش از هر کار روی کابل ولتاژ بالا، دستگاه را کاملاً خاموش و از برق جدا کنید و به خازن منبع فرصت تخلیه بدهید. در صورت تردید، عکس دو سر کابل فعلی و محل اتصال آن‌ها را برای کارشناسان بفرستید تا نوع و طول صحیح پیش از سفارش تأیید شود. این محصول در دستهٔ کابل و اتصالات قرار می‌گیرد. برای این تیوب، پاور لیزر رسی DY13 گزینهٔ سازگار و هم‌توان است. اگر کارتان در رده ۸۰ تا ۱۰۰ وات می‌گنجد، تیوب ۸۰ تا ۱۰۰ وات W2 انتخاب متعادل همین رده است.
قیمت کابل ولتاژ بالا و ثبت سفارش
قیمت کابل ولتاژ بالا مستقیم و بدون واسطه تعیین می‌شود و در میان قطعات دستگاه جزو کم‌هزینه‌ترین‌هاست؛ قیمت روز بر اساس طول در همین صفحه درج می‌گردد. هنگام ثبت سفارش، طول موردنیاز و نوع سرسیم را انتخاب کنید. اگر کابل به‌خاطر افت توان تعویض می‌شود، خوب است وضعیت منبع تغذیه و تیوب لیزر را هم بسنجید، چون افت توان همیشه فقط از کابل نیست. سفارش‌های ثبت‌شده در ساعات کاری همان روز ارسال می‌شوند و قطعات مختلف در یک مرسوله دریافت می‌گردند. سایر قطعات برق و الکترونیک در صفحه‌ی قطعات دستگاه لیزر در دسترس است.
سوالات متداول خرید کابل ولتاژ بالا دستگاه لیزر
از کجا بفهمم کابل ولتاژ بالا نیاز به تعویض دارد؟
نشانه‌های روشن: صدای تق‌تق و پرش جرقه‌ی آبی در محل اتصال، افت ناگهانی یا نوسان توان برش، بوی سوختگی عایق، و ترک یا سفتی و تغییر رنگ روی عایق کابل. گاهی قطع و وصل شدن پرتو حین کار هم از همین کابل است. چون کار با ولتاژ بالا خطرناک است، با دیدن جرقه یا ترک عایق، دستگاه را خاموش کنید و کابل را تعویض کنید؛ این قطعه‌ی مصرفی تعمیر موضعی مطمئن ندارد.
کابل ترک‌خورده را می‌توانم با نوار عایق تعمیر کنم؟
برای ولتاژ بالا، نوار عایق معمولی راه‌حل مطمئنی نیست؛ ولتاژ بالا از نقطه‌ضعف عایق پرش می‌کند و نوار ساده جلوی آن را نمی‌گیرد، ضمن اینکه خطر برق‌گرفتگی باقی می‌ماند. تعمیر موضعی فقط چند روز و به‌صورت ناایمن جواب می‌دهد. کابل ولتاژ بالا قطعه‌ی کم‌قیمتی است و تعویض کامل آن هم ایمن‌تر است و هم توان برش را قطعی برمی‌گرداند.
طول کابل را چطور اندازه بگیرم و چقدر بگیرم؟
فاصله‌ی خروجی منبع تغذیه تا محل اتصال آند تیوب را در مسیر واقعی عبور کابل اندازه بگیرید، نه در خط مستقیم. کمی بیشتر از این مقدار سفارش دهید تا کابل بدون کشش و بدون خم تند مسیرش را طی کند؛ کابل کشیده‌شده زود آسیب می‌بیند. اگر مطمئن نیستید، طول کابل فعلی را متر کنید و همان را با کمی اضافه ملاک بگیرید.
نوع سرسیم و اتصال را چطور تشخیص دهم؟
دو سر کابل فعلی را نگاه کنید: یک سر به آند تیوب می‌رود و سر دیگر به خروجی ولتاژ بالای منبع تغذیه. ببینید اتصال با سرسیم پیچی است، فنری یا لحیم‌شده. همین نوع را سفارش دهید تا نصب بدون تغییر انجام شود. اگر مطمئن نیستید، عکس دو سر کابل و محل اتصالشان را بفرستید تا نوع درست را تأیید کنیم.
کار با کابل ولتاژ بالا خطرناک است؟ چه نکات ایمنی‌ای دارد؟
بله، این کابل با ولتاژ بسیار بالا کار می‌کند و بی‌احتیاطی خطر برق‌گرفتگی جدی دارد. پیش از هر کار، دستگاه را خاموش و از پریز جدا کنید و چند دقیقه صبر کنید تا خازن‌های منبع تغذیه تخلیه شوند. هرگز کابل را زیر برق لمس یا جابه‌جا نکنید. اگر با کار روی سیستم ولتاژ بالا آشنا نیستید، تعویض را به یک تعمیرکار برق بسپارید.
آیا این کابل با دستگاه من سازگار است؟
کابل ولتاژ بالا از نظر نوع تقریباً استاندارد است و سازگاری بیشتر به طول و نوع سرسیم دو سر بستگی دارد تا برند دستگاه. اگر طول کافی و نوع اتصال درست را انتخاب کنید، روی اکثر دستگاه‌های CO2 نصب می‌شود. برای اطمینان، عکس دو سر کابل فعلی و محل اتصال به تیوب و منبع را همراه طول موردنیاز بفرستید تا پیش از سفارش تأیید کنیم.
افت توان برش دارم؛ حتماً از کابل است؟
نه لزوماً. افت توان چند علت دارد: کابل ولتاژ بالای معیوب و جرقه‌زن، تیوب مستهلک که به آخر عمرش رسیده، منبع تغذیه‌ی ضعیف‌شده، یا حتی کثیفی لنز و آینه. اگر جرقه و صدای تق‌تق در محل اتصال کابل دارید، از کابل شروع کنید چون هم ارزان است و هم خطرناک. اگر کابل سالم بود، تیوب و منبع و مسیر نوری را بررسی کنید.
قیمت کابل ولتاژ بالا چقدر است و چطور استعلام بگیرم؟
کابل ولتاژ بالا از کم‌هزینه‌ترین قطعات دستگاه است و قیمت روز بر اساس طول در همین صفحه درج می‌شود؛ قیمت مستقیم از واردکننده تعیین می‌گردد. برای استعلام یا انتخاب درست، طول موردنیاز و نوع سرسیم دو سر یا عکس کابل فعلی را به کارشناسان اعلام کنید.
ارسال و بسته‌بندی چگونه است؟
کابل به‌صورت جمع‌شده و بسته‌بندی‌شده ارسال می‌شود؛ سفارش‌های ثبت‌شده در ساعات کاری همان روز تحویل شرکت حمل می‌گردند. مدت رسیدن مرسوله به روش ارسال انتخابی بستگی دارد و هنگام ثبت سفارش نمایش داده می‌شود. هنگام باز کردن، از خم تند و تا زدن کابل خودداری کنید تا عایق و هادی داخلی آسیب نبیند.
شرایط مرجوعی کابل ولتاژ بالا چیست؟
اگر کابل دریافتی با طول یا نوع سرسیم ثبت‌شده در سفارش مغایرت داشته باشد، تا هفت روز کاری فرصت اعلام مرجوعی دارید و مبلغ کامل بازگردانده می‌شود؛ کافی است بدون آثار نصب و بریدگی و در بسته‌بندی اصلی باشد. چون کابل معمولاً به طول سفارشی بریده می‌شود، اندازه‌گیری دقیق پیش از خرید مهم است تا نیازی به مرجوعی نباشد.
تعویض کابل به تخصص نیاز دارد؟
تعویض ساده است اما نکته‌ی اصلی ایمنی برق است. دستگاه را خاموش و از برق جدا کنید و به خازن‌ها فرصت تخلیه بدهید. سرسیم قدیمی را از آند تیوب و خروجی منبع باز کنید و کابل نو را با همان روش و محکم وصل کنید تا اتصال شل و جرقه‌زن نباشد. مسیر کابل را بدون خم تند و دور از قطعات داغ بچینید. اگر با ولتاژ بالا راحت نیستید، از تعمیرکار کمک بگیرید.
چرا خرید کابل از این فروشگاه به‌صرفه‌تر است؟
قیمت مستقیم واردکننده، تأیید رایگان طول و نوع سرسیم از روی عکس پیش از خرید، و امکان افزودن به هر سفارش دیگر بدون هزینه‌ی ارسال جداگانه. کابل ولتاژ بالا قطعه‌ی حساسی است که کیفیت عایقش مستقیم روی ایمنی و توان برش اثر می‌گذارد؛ کابل مخصوص همین کاربرد، مطمئن‌تر از سیم‌های عمومی است.
