مین برد RDC 6445 دستگاه لیزر؛ مغز فرمان دستگاه برش شما

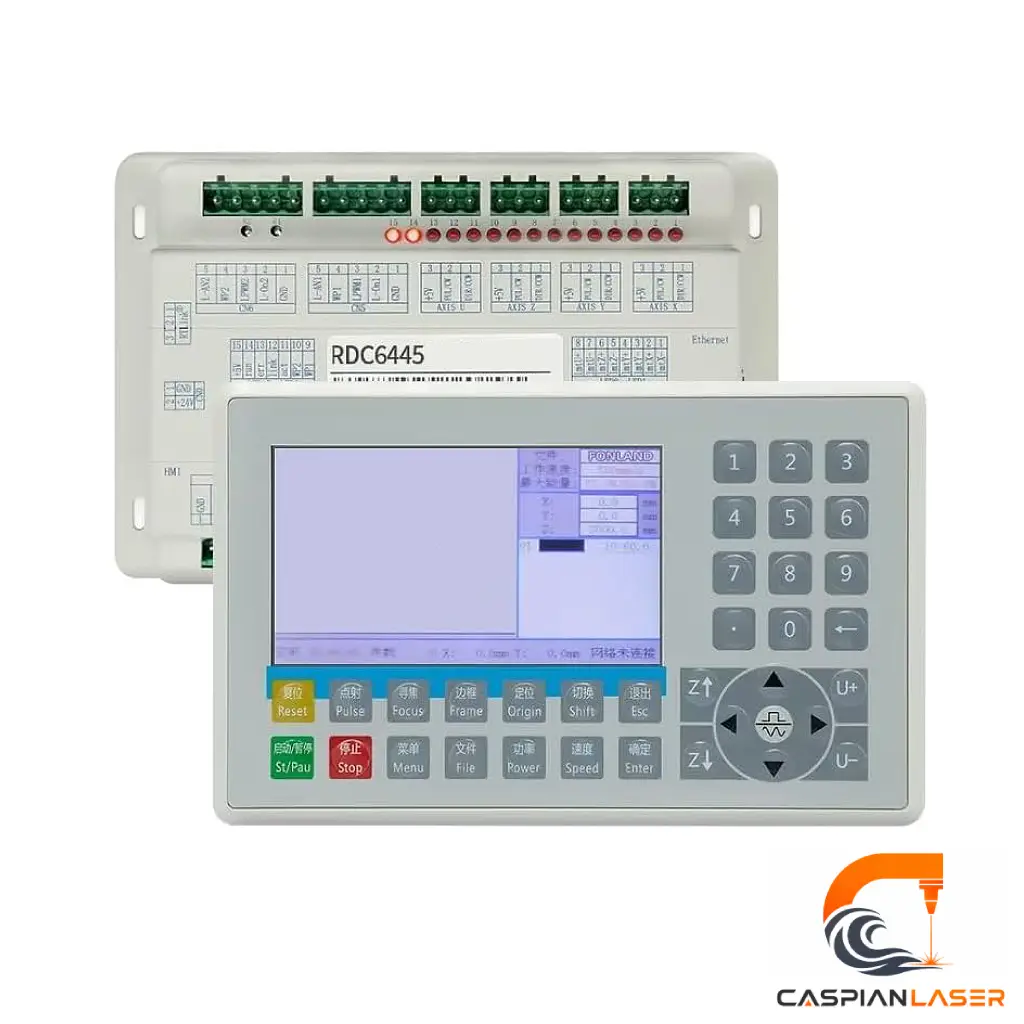

مین برد RDC 6445 از کنترلرهای خانواده‌ی رویداست که تمام عملکرد دستگاه برش لیزر را مدیریت می‌کند؛ طرح را از نرم‌افزار می‌گیرد، مسیر حرکت محورها را فرمان می‌دهد، توان لیزر را تنظیم می‌کند و سیگنال‌های ورودی و خروجی مثل لیمیت‌ها و روشن/خاموش را می‌خواند. این صفحه هم مین برد و هم پنل کنترل RDC 6445 را پوشش می‌دهد؛ بسته به اینکه کدام قسمت آسیب دیده، می‌توانید برد، پنل یا ست کامل را انتخاب کنید. برد معیوب خودش را این‌طور نشان می‌دهد: دستگاهی که روشن نمی‌شود یا هنگ می‌کند، محورهایی که هوم نمی‌گیرند یا اشتباه حرکت می‌کنند، ارتباط قطع‌شده با نرم‌افزار، پنلی که چیزی نشان نمی‌دهد یا خطا می‌دهد، و کاری که ابعاد و مسیرش به هم می‌ریزد. چون مدل‌های رویدا نزدیک به هم‌اند، جایگزینی با همان مدل حک‌شده روی برد مهم است. مین برد RDC 6445 سالم و هم‌مدل، فرمان دقیق و ارتباط پایدار را برمی‌گرداند تا دستگاه دقیقاً همان کاری را انجام دهد که طراحی کرده‌اید.
مین برد و پنل RDC 6445 چگونه کار می‌کنند و چرا خراب می‌شوند؟

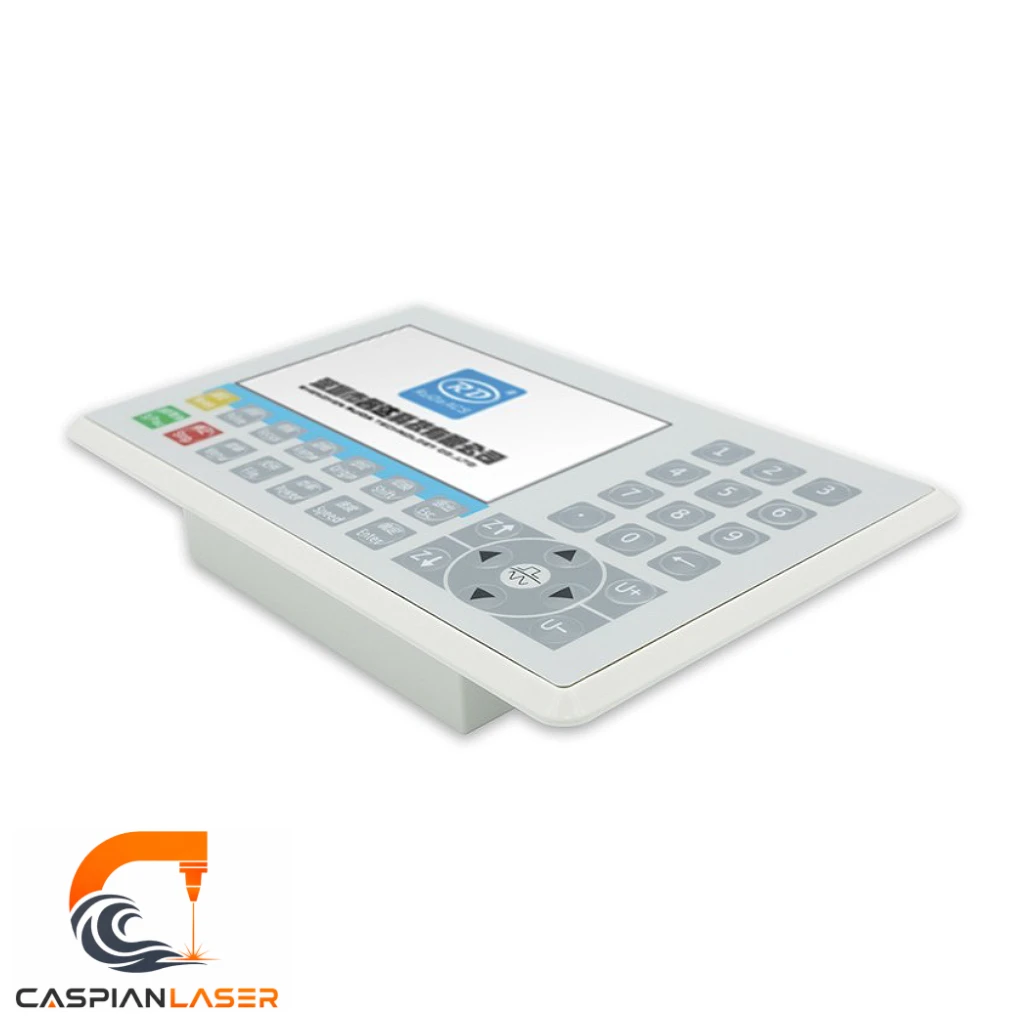

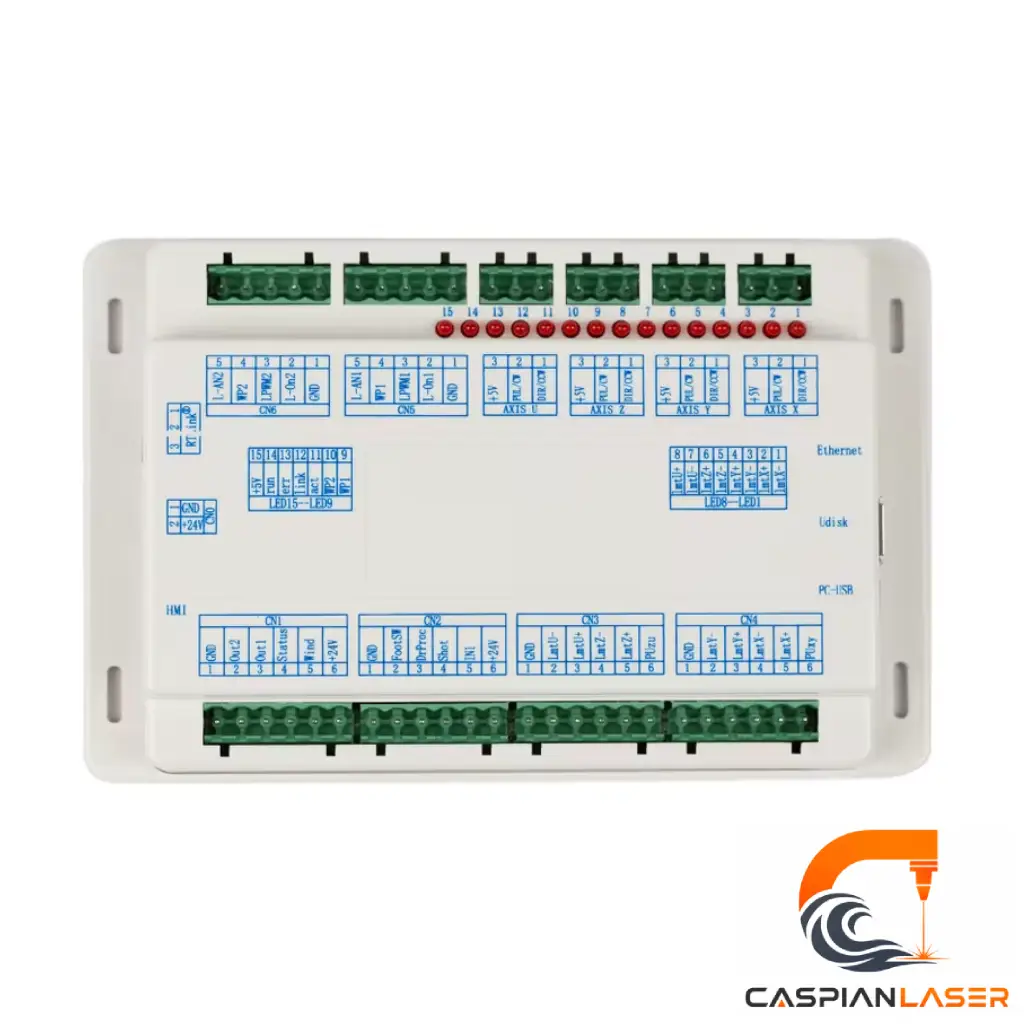

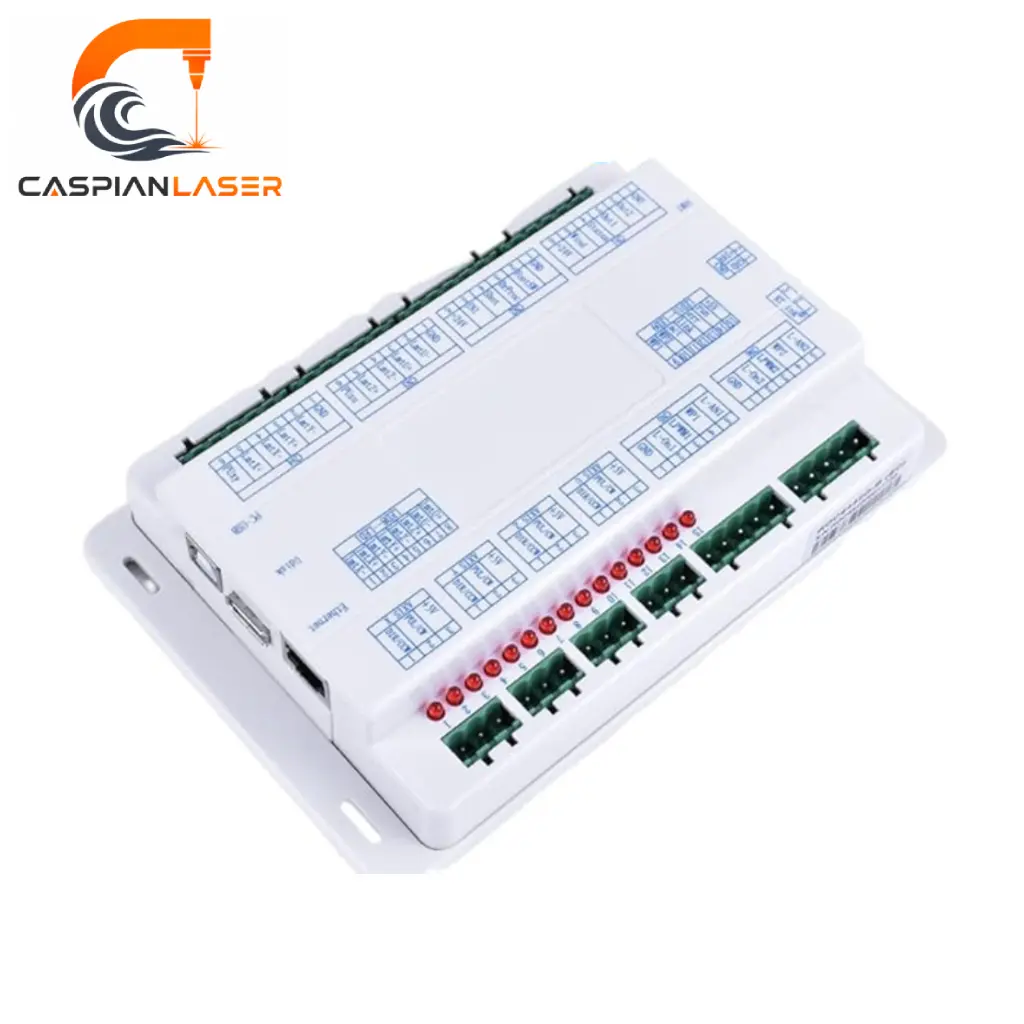

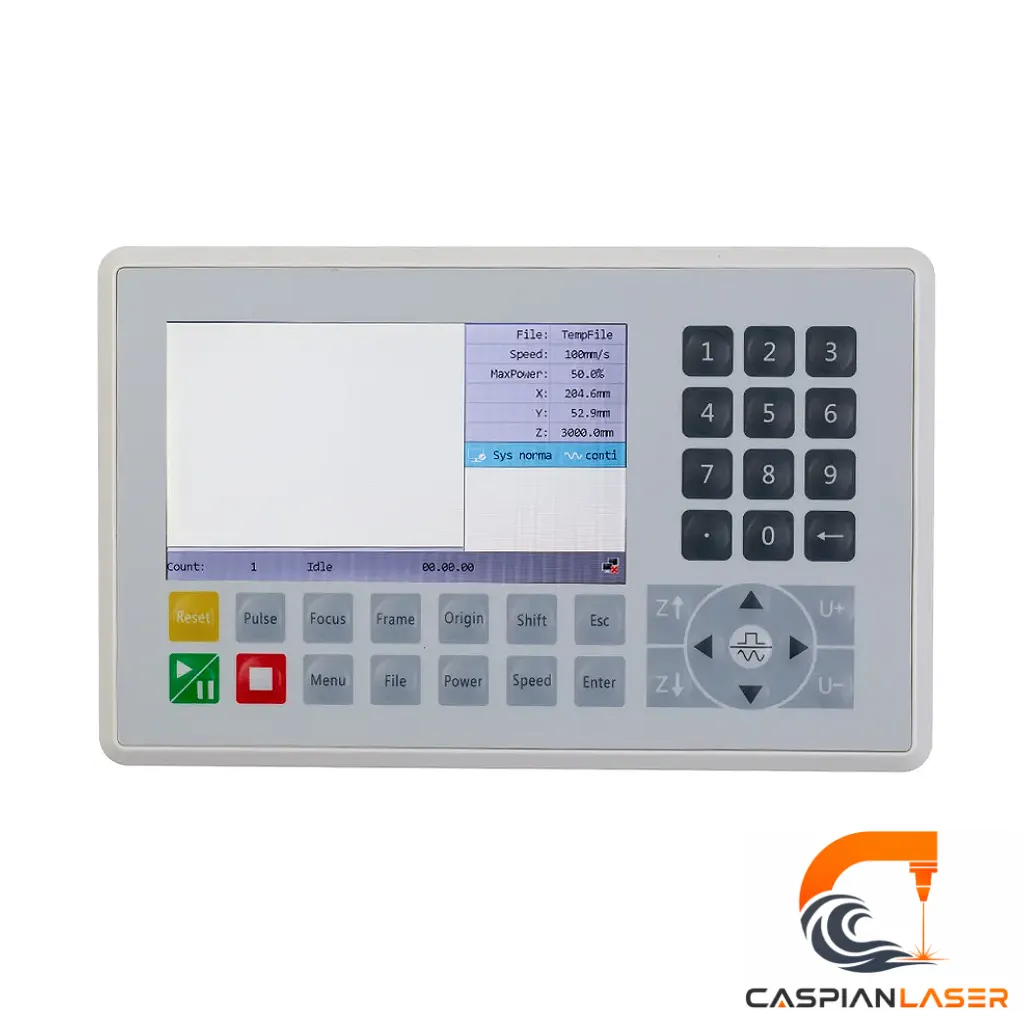

RDC 6445 یک سیستم کنترل شامل برد اصلی و پنل نمایشگر است که با نرم‌افزار RDWorks/RDCAM روی کامپیوتر کار می‌کند. طرح شما در نرم‌افزار به مسیرهای حرکتی تبدیل می‌شود و برد این مسیرها را به پالس فرمان درایورهای محور و سیگنال کنترل توان منبع لیزر تبدیل می‌کند؛ همچنین ورودی‌های لیمیت و هوم و خروجی‌هایی مثل هوای کمکی را مدیریت می‌کند. پنل کنترل هم وضعیت کار را نشان می‌دهد و امکان اجرای فایل و تنظیم پارامترها را روی خود دستگاه فراهم می‌کند. ارتباط با کامپیوتر از راه USB و شبکه (اترنت) انجام می‌شود و اجرای مستقیم فایل از حافظه‌ی USB هم ممکن است. خرابی برد یا پنل از چند جا می‌آید: نوسان و ضربه‌ی برق و رعد و برق که مدار را می‌سوزاند، اتصال اشتباه هنگام سیم‌کشی، نفوذ رطوبت و گرد و غبار، و آسیب به پورت‌ها و کانکتورها. قطعه‌ی آسیب‌دیده معمولاً تعویض می‌شود؛ پس از تعویض باید پارامترهای دستگاه (ابعاد میز، جهت محورها و تنظیمات) در برد جدید ثبت شود تا درست کار کند. اگر دستگاه شما قبلاً با همین مدل کار می‌کرده، جایگزینی با RDC 6445 آن را بدون تغییر بستر به کار برمی‌گرداند.
مشخصات فنی مین برد و پنل RDC 6445 دستگاه لیزر
| نوع محصول | کنترلر (مین برد + پنل) دستگاه برش و حکاکی لیزر CO2 |
| برند و مدل | Ruida (رویدا)، مدل RDC 6445 |
| نرم‌افزار | RDWorks / RDCAM (و نرم‌افزارهای سازگار با رویدا) |
| ارتباط | USB و شبکه (اترنت) و اجرای فایل از حافظه‌ی USB |
| اجزا | برد اصلی و پنل کنترل؛ قابل تهیه به‌صورت برد، پنل یا ست کامل |
| کاربرد | کنترل حرکت، توان و عملکرد دستگاه‌های برش و حکاکی لیزر CO2 |
مزایای مین برد و پنل RDC 6445 سالم برای کار روزانه شما
- فرمان دقیق حرکت: برد سالم مسیر طرح را دقیق به محورها می‌دهد تا ابعاد و مسیر کار همان چیزی باشد که طراحی کرده‌اید.
- ارتباط پایدار USB و شبکه: اتصال سالم، انتقال فایل و کنترل دستگاه را بدون قطعی و خطا انجام می‌دهد.
- پنل و اجرای مستقیم فایل: پنل کنترل وضعیت کار را نشان می‌دهد و اجرای کار از حافظه‌ی USB را بدون نیاز به اتصال دائم کامپیوتر ممکن می‌کند.
- سازگاری خانواده‌ی رویدا: نرم‌افزار RDWorks و آموزش آن در دسترس است و کار با برد و پنل را ساده می‌کند.
راهنمای انتخاب مین برد و پنل دستگاه لیزر
انتخاب درست به چند نکته بستگی دارد. نخست و مهم‌ترین، تطابق دقیق مدل: خانواده‌ی رویدا مدل‌های نزدیک به هم دارد (RDC/RDL و سری‌های 6442/6445/6332) که در جزئیات پنل، ورودی/خروجی و پیکربندی فرق می‌کنند؛ حرف و شماره‌ی دقیقی که روی برد و پنل شما حک شده ملاک سفارش است. اگر برد فعلی شما RDC 6445 است، همین را بگیرید تا کانکتورها و سیم‌کشی مستقیم بخوانند؛ اگر مدل شما RDC 6442 یا نسخه‌ی RDL است، آن صفحه را انتخاب کنید. دوم انتخاب برد، پنل یا ست: برد و پنل با هم کار می‌کنند؛ اگر مطمئن نیستید کدام‌یک آسیب دیده یا هر دو مشکل دارند، ست کامل هم‌مدل مطمئن‌ترین انتخاب است، و اگر فقط یکی خراب است و دیگری سالم و هم‌مدل، همان یک قطعه را از همین صفحه انتخاب کنید. سوم سازگاری با درایورها و منبع: برد باید با نوع سیگنال درایورهای محور و ورودی کنترل توان منبع شما بخواند. برای اطمینان از این تطابق، سازگاری مین برد رویدا با درایور و منبع لیزر را بخوانید. یک نکته‌ی مهم: پس از تعویض، باید پارامترهای دستگاه در برد جدید وارد شود، وگرنه دستگاه درست کار نمی‌کند. برای نسخه‌ی RDL همین سری، صفحه‌ی RDL 6445 را ببینید. در صورت تردید، عکس برد و پنل فعلی و برچسب مدل را برای کارشناسان بفرستید تا مدل صحیح پیش از سفارش تأیید شود. این محصول در دستهٔ مین برد و پنل قرار می‌گیرد. فرمان حرکت را استپ درایور دو فاز از برد می‌گیرد و به موتور می‌رساند. برای تنظیم محل برخورد پرتو، دات پوینتر دستگاه لیزر کمک‌کننده است. اگر دستگاه شما به‌جای رویدا با سیستم لیترو کار می‌کند، صفحه‌ی برد کنترل Leetro 6525 را ببینید.
قیمت مین برد و پنل RDC 6445
قیمت مین برد و پنل RDC 6445 مستقیم از واردکننده تعیین می‌شود و قیمت روز در همین صفحه درج می‌گردد. هنگام ثبت سفارش، برد، پنل یا ست کامل را مطابق مدل دقیق دستگاه خود انتخاب کنید. اگر برد به‌خاطر نوسان برق سوخته، بهتر است هم‌زمان وضعیت حفاظت برق دستگاه و محافظ جان را هم بررسی کنید تا برد نو دوباره در معرض آسیب نباشد. سفارش‌های ثبت‌شده در ساعات کاری همان روز ارسال می‌شوند و قطعات مختلف در یک مرسوله دریافت می‌گردند. سایر بردها و کنترلرها در صفحه‌ی قطعات دستگاه لیزر در دسترس است.
سوالات متداول خرید مین برد و پنل RDC 6445 دستگاه لیزر
از کجا بفهمم مین برد خراب شده است؟
نشانه‌ها: دستگاه روشن نمی‌شود یا هنگ می‌کند، محورها هوم نمی‌گیرند یا اشتباه حرکت می‌کنند، ارتباط با نرم‌افزار (USB یا شبکه) برقرار نمی‌شود، پنل چیزی نشان نمی‌دهد یا خطا می‌دهد، و ابعاد و مسیر کار به هم می‌ریزد. پیش از نتیجه‌گیری، کابل ارتباطی، درایورها و تغذیه را هم بررسی کنید. اگر همه سالم بودند و برد باز خطا داد، تعویض لازم است.
تفاوت RDC 6445 با RDC 6442 چیست؟
هر دو از خانواده‌ی کنترلرهای رویدا و با نرم‌افزار RDWorks هستند و کارکرد اصلی مشابهی دارند، اما مدل‌های متفاوتی‌اند و در جزئیات پیکربندی و کانکتورها ممکن است فرق داشته باشند. برای جایگزینی، تعیین‌کننده همان مدلی است که روی برد فعلی شما حک شده؛ اگر برد شما RDC 6445 است، همین را بگیرید نه 6442. اگر مطمئن نیستید کدام مدل را دارید، عکس برچسب برد را بفرستید تا مدل درست را مشخص کنیم.
تفاوت RDC و RDL در سری 6445 چیست؟
RDC و RDL دو نسخه از کنترلرهای رویدا هستند که در جزئیات پنل و پیکربندی با هم فرق دارند. برای جایگزینی بی‌دردسر، همان چیزی را بگیرید که روی برد فعلی حک شده؛ اگر برد شما RDC 6445 است، نسخه‌ی RDC را بگیرید نه RDL. عکس برچسب برد بهترین راه برای مطمئن شدن از حرف و شماره‌ی دقیق است.
RDC 6445 با کدام نرم‌افزار کار می‌کند؟
بردهای رویدا مثل RDC 6445 با نرم‌افزار RDWorks/RDCAM کار می‌کنند؛ طرح در نرم‌افزار آماده و از راه USB یا شبکه به برد فرستاده می‌شود، یا فایل روی حافظه‌ی USB ریخته و مستقیم از پنل اجرا می‌شود. برد این طرح را به فرمان حرکت و کنترل توان لیزر تبدیل می‌کند. RDWorks رایج و در دسترس است و آموزش فراوان دارد.
بعد از تعویض برد باید کاری انجام دهم تا کار کند؟
بله. برد نو با تنظیمات پیش‌فرض می‌آید و باید پارامترهای دستگاه شما — ابعاد میز، جهت و مبدأ محورها، تنظیمات لیزر و سرعت‌ها — در آن وارد شود. بدون این تنظیم، دستگاه ممکن است اشتباه حرکت کند یا هوم نگیرد. اگر پارامترهای قبلی را دارید همان‌ها را وارد کنید؛ اگر ندارید، برای راهنمایی با کارشناسان تماس بگیرید.
برد، پنل یا ست کامل؟ کدام را انتخاب کنم؟
برد اصلی و پنل کنترل به‌صورت ست با هم کار می‌کنند و هم‌مدل بودنشان سازگاری را تضمین می‌کند. اگر مطمئن نیستید کدام‌یک آسیب دیده یا هر دو مشکل دارند، ست کامل هم‌مدل مطمئن‌ترین انتخاب است. اگر فقط یکی از این دو خراب شده و دیگری سالم و هم‌مدل است، می‌توانید همان یک قطعه را از همین صفحه انتخاب کنید. در صورت تردید، علائم و عکس برد و پنل فعلی را برای کارشناسان بفرستید تا انتخاب درست تأیید شود.
آیا این برد با دستگاه من سازگار است؟
برای جایگزینی مستقیم، مدل برد باید با کانکتورها و سیم‌کشی فعلی بخواند و با درایورها و منبع لیزر شما سازگار باشد. اگر دستگاه شما قبلاً همین مدل (RDC 6445) را داشته، جایگزینی ساده است. چون مدل‌های رویدا شبیه‌اند، عکس برد و پنل فعلی و برچسب مدل را بفرستید تا سازگاری پیش از سفارش تأیید شود.
چطور بفهمم برد من دقیقاً کدام مدل رویدا است؟
روی برد اصلی و پشت پنل معمولاً برچسب یا چاپ با نام مدل (مثل RDC 6445) هست؛ همان ملاک است. اگر برچسب پاک شده، عکس واضح از کل برد، پنل و کانکتورها بگیرید و بفرستید تا مدل را تشخیص دهیم. تشخیص درست مدل مهم است چون مدل‌های نزدیک رویدا کانکتور و پیکربندی کمی متفاوت دارند.
قیمت مین برد و پنل RDC 6445 چقدر است و چطور استعلام بگیرم؟
قیمت روز در همین صفحه درج می‌شود و مستقیم از واردکننده تعیین می‌گردد. برای استعلام یا انتخاب درست، مدل دقیق برد و پنل فعلی یا عکس برچسب مدل را به کارشناسان اعلام کنید تا نسخه‌ی هماهنگ و قیمت آن را دریافت کنید.
ارسال و بسته‌بندی چگونه است؟
مین برد و پنل قطعات الکترونیکی بسیار حساسی هستند و در بسته‌بندی ضدضربه و آنتی‌استاتیک ارسال می‌شوند؛ سفارش‌های ثبت‌شده در ساعات کاری همان روز تحویل حمل می‌گردند. مدت رسیدن به روش ارسال بستگی دارد. تا نصب، برد و پنل را در بسته‌بندی آنتی‌استاتیک خودشان و دور از رطوبت نگه دارید.
شرایط مرجوعی مین برد چیست؟
اگر برد یا پنل دریافتی با مدل یا مشخصات ثبت‌شده مغایرت داشته باشد، تا هفت روز کاری فرصت مرجوعی دارید و مبلغ کامل بازگردانده می‌شود؛ کافی است بدون آثار نصب و در بسته‌بندی آنتی‌استاتیک اصلی باشد. آسیب ناشی از اتصال اشتباه یا نوسان برق پس از نصب مشمول مرجوعی نیست.
نصب و راه‌اندازی برد به تخصص نیاز دارد؟
بله. برق را کامل قطع کنید، کانکتورهای برد قدیمی را یکی‌یکی جدا و روی برد نو در همان جای متناظر وصل کنید؛ عکس گرفتن از سیم‌کشی قبلی خیلی کمک می‌کند. سپس پارامترهای دستگاه را وارد کنید. اتصال اشتباه کانکتورها می‌تواند برد یا درایوها را آسیب بزند. اگر با کنترلر لیزر آشنا نیستید، نصب را به تعمیرکار متخصص بسپارید.
چرا خرید برد از این فروشگاه به‌صرفه‌تر است؟
قیمت مستقیم واردکننده، تأیید رایگان مدل دقیق هماهنگ با دستگاه شما پیش از خرید، و راهنمایی برای تنظیمات پس از نصب. چون مدل‌های رویدا به هم شبیه‌اند، انتخاب نسخه‌ی درست حیاتی است؛ همین بررسی پیش از خرید مطمئن می‌کند بردی می‌گیرید که مستقیم جایگزین شود و بدون دردسر راه بیفتد.
