راهنمای کامل آینه دستگاه لیزر CO2؛ نصب، تنظیم و نگهداری

پیش از تنظیم آینه لیزر، چه چیزی را بررسی کنیم؟

پیش از چرخاندن پیچ‌های تنظیم، سطح آینه، نحوه نشستن آینه در نگه‌دارنده و وضعیت پایه را بررسی کنید. آینه کثیف، آینه آسیب‌دیده و پایه لق، مسئله یکسانی ندارند؛ هرکدام به اقدام متفاوتی نیاز دارند.

مثلاً اگر دستگاه در سمت نزدیک تیوب خوب می‌بُرد و در بخش دورتر ضعیف می‌شود، بررسی هم‌ترازی قدم معقولی است. اما همین نشانه برای تشخیص قطعی کافی نیست. اگر آینه و لنز هم آلوده باشند، باید وضعیت کل مسیر نوری بررسی شود.

فوکوس را هم از بررسی کنار نگذارید. فوکوس نادرست و اپتیک کثیف می‌توانند عمق حکاکی را کاهش دهند؛ بنابراین افت عملکرد به‌تنهایی خرابی آینه یا تیوب را ثابت نمی‌کند. پیش از تعویض قطعه، وضعیت فوکوس و تمیزی مسیر نوری را هم کنترل کنید.

برای نصب آینه دستگاه لیزر، مسیر پرتو را از کجا دنبال کنیم؟

در آرایش سه‌آینه‌ای، مسیر پرتو از تیوب به آینه اول، سپس آینه دوم، آینه سوم و لنز می‌رسد. پیش از نصب یا تنظیم، جای هر آینه و قطعه بعدی در مسیر را مشخص کنید.

این راهنما بر آرایش سه‌آینه‌ای تمرکز دارد. تعداد آینه‌ها، شماره‌گذاری قطعات و روش تنظیم ممکن است در دستگاه شما متفاوت باشد؛ پیش از شروع، چیدمان واقعی مسیر نوری را مشخص کنید.

نصب آینه لیزر را چگونه انجام دهیم؟

آینه باید با سطح بازتابنده رو به پرتو ورودی، بدون کج‌نشستن در نشیمن و بدون فشار اضافی نگه‌دارنده نصب شود. پیش از بازکردن قطعه، دستگاه را مطابق دستورالعمل سرویس سازنده خاموش و ایمن کنید.

آینه را از لبه بگیرید و سطح بازتابنده را لمس نکنید. دستکش بدون پودر کمک می‌کند تماس مستقیم دست با قطعه کمتر شود، اما جای دقت در جابه‌جایی را نمی‌گیرد.

هنگام جاگذاری، این موارد را کنترل کنید:

• جهت سطح بازتابنده: جهت نصب را با مشخصات آینه تطبیق دهید؛ صرفاً فرض نکنید نصب قبلی درست بوده است.
• نشستن در نگه‌دارنده: آینه نباید در محل خود کج یا نیمه‌نشسته باشد. منظور، وضعیت آینه داخل پایه است؛ زاویه کاری پایه بعداً در هم‌ترازی بررسی می‌شود.
• فشار رینگ یا مهره: نگه‌دارنده را بیش از حد سفت نکنید. فشار اضافی می‌تواند به آینه آسیب بزند؛ مقدار سفت‌کردن باید با دستور همان پایه مطابقت داشته باشد.

پس از نصب، مسیر پرتو را دوباره کنترل کنید. باز و بسته‌کردن آینه به‌تنهایی اثبات نمی‌کند که تنظیم به‌هم خورده است، اما دلیل کافی برای بررسی مجدد هم‌ترازی است.

تنظیم آینه لیزر را از کجا شروع کنیم؟

تنظیم مسیر پرتو را از ابتدای مسیر شروع کنید: آینه اول به دوم، سپس آینه دوم به سوم و پس از آن ورود پرتو به لنز. جابه‌جاشدن بین این مراحل، بدون کنترل مرحله قبلی، تشخیص اثر تغییرات را دشوار می‌کند.

آزمون پالس باید توسط فرد آموزش‌دیده و طبق روش سرویس دستگاه انجام شود. پایین‌بودن توان به معنی بی‌خطر بودن آزمون نیست. عینک باید برای طول موج و شرایط مواجهه انتخاب شود؛ عبارت «عینک لیزر» به‌تنهایی معیار انتخاب کافی نیست. در مسیر مستقیم یا بازتاب احتمالی پرتو قرار نگیرید و حفاظت‌های دستگاه را دور نزنید.

در تنظیم آینه لیزر، نزدیک و دور چه چیزی را نشان می‌دهند؟

بررسی نزدیک و دور نشان می‌دهد محل برخورد پرتو با جابه‌جایی قطعه متحرک ثابت می‌ماند یا تغییر می‌کند. برخورد مناسب در یک موقعیت، به‌تنهایی هم‌ترازی مسیر را ثابت نمی‌کند.

در روش آزمون مجاز دستگاه، رد پرتو روی هدف تست در نزدیک‌ترین و دورترین موقعیت مقایسه می‌شود. هدف تست باید در محل تعیین‌شده در راهنمای سرویس قرار بگیرد؛ چسباندن نوار روی سطح بازتابنده آینه را مبنای کار قرار ندهید.

دو موضوع را جداگانه کنترل کنید: هم‌پوشانی ردهای نزدیک و دور و جایگاه رد پرتو نسبت به مسیر ورودی قطعه بعدی. اگر ردها روی هم قرار بگیرند ولی خارج از محل مناسب باشند، بررسی مسیر هنوز کامل نشده است.

ترتیب بررسی آینه‌ها در تنظیم مسیر پرتو چیست؟

هر بخش از مسیر را بررسی کنید و پس از کنترل نتیجه، به بخش بعدی بروید. جدول زیر ترتیب کار را مشخص می‌کند؛ تنظیمات پالس و جهت چرخاندن پیچ‌ها باید از راهنمای همان دستگاه گرفته شود.

در آرایش سه‌آینه‌ای این راهنما، رد پرتو روی آینه دوم با تنظیم آینه اول اصلاح می‌شود؛ رد ورودی هد با تنظیم آینه دوم. پس از تثبیت پایه، آزمون را دوباره بررسی کنید، چون بستن پیچ‌ها ممکن است نتیجه را جابه‌جا کند.

اصلاح زاویه را با تغییرات کوچک انجام دهید و بعد از هر تغییر، نتیجه را دوباره بررسی کنید. اگر رد پرتو قابل تشخیص نیست، یا با تغییرات متوالی به نتیجه مشخصی نمی‌رسید، آزمون را متوقف کنید و مسیر را به تعمیرکار آشنا با همان دستگاه بسپارید.

مرکزبودن رد روی هدف خروجی، تمام بررسی مسیر داخل هد نیست؛ در مدل‌هایی که سازنده آزمون عمودبودن پرتو را مشخص کرده، آن آزمون نیز باید انجام شود. آینه سوم در بعضی هدها ثابت است؛ پیش از دستکاری مجموعه هد، قابل‌تنظیم‌بودن آن را بررسی کنید.

آیا نقطه قرمز برای تنظیم آینه لیزر کافی است؟

خیر؛ تا زمانی که رابطه نقطه قرمز با پرتو CO2 طبق روش سازنده بررسی نشده، مرکز بودن نقطه قرمز اثبات نمی‌کند که پرتو برش درست تنظیم شده است.

ترتیب استفاده از نشانگر به طراحی دستگاه بستگی دارد. در بعضی دستگاه‌ها، نشانگر پس از تنظیم مسیر اصلی تنظیم می‌شود؛ در بعضی دیگر، ابتدا نشانگر با پرتو CO2 تطبیق داده می‌شود و سپس در ادامه هم‌ترازی به کار می‌رود. تا این تطبیق انجام نشده، نقطه قرمز را مبنای تغییر زاویه آینه‌ها قرار ندهید.

چرا تنظیم آینه لیزر دوباره به‌هم می‌خورد؟

لقی پایه و عملکرد نامناسب پیچ‌ها از مواردی هستند که باید بررسی شوند. تا زمانی که آینه در پایه پایدار نباشد، تکرار تنظیم نمی‌تواند جای رفع ایراد نگه‌دارنده را بگیرد. اگر با وجود پایه سالم، تنظیم در طول حرکت به نتیجه نمی‌رسد، راستایی مکانیکی گنتری هم باید بررسی شود. تغییر پی‌درپی زاویه آینه‌ها، جای رفع ایراد مکانیکی را نمی‌گیرد.

پیش از خرید پایه، وضعیت نشیمن آینه، محکم‌بودن اتصالات و امکان تنظیم زاویه را بررسی کنید. اگر ایراد از نگه‌دارنده باشد، مشخصات پایه‌ی آینه با تنظیم زاویه‌ی دقیق را با مجموعه فعلی تطبیق دهید؛ صرف تعویض پایه، بدون تشخیص علت، نتیجه مشخصی را تضمین نمی‌کند.

در بخش انتهایی مسیر نیز جای آینه سوم و لنز را بررسی کنید. برای مقایسه مجموعه جایگزین، مشخصات هد لیزر CO2 باید با دستگاه و قطعات نصب‌شده سازگار باشد.

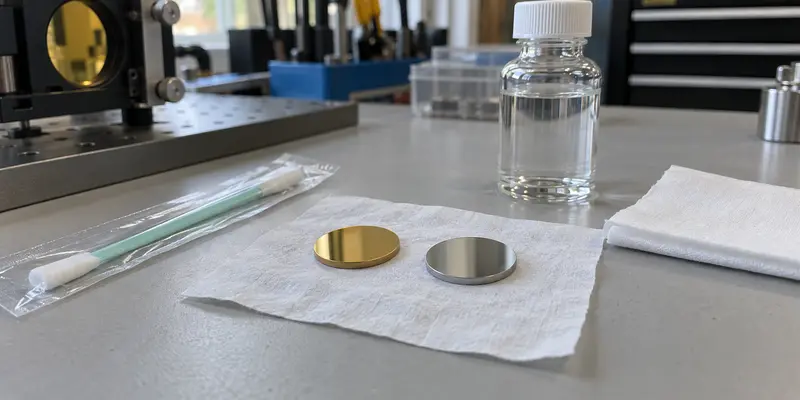

تمیزکاری و نگهداری آینه دستگاه لیزر چگونه انجام شود؟

اول نوع پوشش و روش مجاز تمیزکاری را مشخص کنید؛ سپس برای آلودگی موجود اقدام کنید. «دستمال نرم و الکل» دستور عمومی مناسبی برای هر آینه‌ای نیست، به‌خصوص وقتی پوشش سطح معلوم نیست.

آینه را از لبه بگیرید. اگر سازنده تمیزکاری تماسی را مجاز دانسته، از ابزار مخصوص اپتیک و محلول توصیه‌شده همان قطعه استفاده کنید؛ فشار وارد نکنید و دستمال مصرف‌شده را دوباره روی سطح نکشید. باقی‌ماندن لکه، دلیل مناسبی برای سایش بیشتر نیست.

بازکردن آینه برای هر بار تمیزکاری لازم نیست. بعضی آینه‌ها باید در محل نصب تمیز شوند؛ راهنمای سرویس دستگاه مشخص می‌کند کدام قطعه باز شود. اگر دسترسی مجاز به سطح آینه وجود دارد، صرف تمیزکاری را دلیل تغییر وضعیت پایه قرار ندهید.

آیا الکل یا استون برای تمیزکاری آینه لیزر مناسب است؟

برای بعضی پوشش‌ها بله، اما فقط وقتی سازنده همان قطعه استفاده از حلال را مجاز دانسته باشد. جنس زیرلایه، پوشش بازتابنده و لایه محافظ را با هم اشتباه نگیرید؛ نام «سیلیکونی» به‌تنهایی روش تمیزکاری را مشخص نمی‌کند.

لایه محافظ می‌تواند روش مجاز تمیزکاری را تغییر دهد. برای نمونه، در راهنمای پوشش آینه‌های فلزی Edmund Optics، استفاده از ایزوپروپیل الکل یا استون برای آینه‌های محافظت‌شده همان سازنده مجاز دانسته شده، اما برای پوشش فلزی بدون محافظ دستور متفاوتی آمده است. پس نسخه تمیزکاری یک مدل را به مدل دیگر منتقل نکنید.

نگهداری آینه دستگاه لیزر چه برنامه‌ای لازم دارد؟

برنامه بازرسی را با دستور دستگاه شروع کنید و میزان آلودگی واقعی را در نظر بگیرید. اگر چوب و MDF برش می‌دهید، تجمع دود و آلودگی روی مسیر نوری را مرتب بررسی کنید؛ عدد روزانه یا هفتگی یک دستگاه دیگر الزاماً برای کارگاه شما مناسب نیست.

بازرسی سطح، تمیزکاری و تنظیم مجدد سه کار متفاوت‌اند. آلودگی سطح به معنی نیاز قطعی به تغییر زاویه نیست. پس از بازکردن یا جابه‌جایی آینه، هم‌ترازی را بررسی کنید؛ اگر مسیر درست باشد، تغییر بی‌دلیل پیچ‌ها ضرورتی ندارد.

تاریخ بررسی، وضعیت سطح، اقدام انجام‌شده و نتیجه کنترل مسیر را یادداشت کنید. وقتی افت کیفیت تکرار شود، این سوابق کمک می‌کنند مشخص شود مشکل پس از بازکردن آینه شروع شده، با آلودگی سطح همراه بوده یا بعد از تثبیت پایه دوباره برگشته است.

چه زمانی تمیزکاری آینه لیزر را متوقف کنیم؟

وقتی پس از روش مجاز تمیزکاری، لکه باقی مانده یا تغییر سطح مشکوک است، سایش را ادامه ندهید. ترک، تخریب پوشش و آلودگی قابل پاک‌شدن یک وضعیت واحد نیستند و تصمیم سرویس یا تعویض باید بر اساس بررسی قطعه گرفته شود.

روش پولیش یک آینه فلزی را روی آینه سیلیکونی پوشش‌دار اجرا نکنید؛ سایش می‌تواند به پوشش بازتابنده آسیب بزند. حتی برای آینه مولیبدن هم پولیش‌کردن باید صراحتاً در روش سرویس همان قطعه مجاز باشد. مقاومت یک جنس، به معنی مجازبودن هر روش تمیزکاری نیست.

برای انتخاب آینه لیزر، سیلیکونی مناسب‌تر است یا مولیبدن؟

انتخاب را بر اساس مشخصات مدل، پوشش، اندازه و سازگاری با دستگاه انجام دهید. نام «سیلیکونی» یا «مولیبدن» به‌تنهایی درصد بازتاب، عمر قطعه یا مناسب‌بودن برای توان دستگاه شما را مشخص نمی‌کند.

در مدل‌های سیلیکونی پوشش‌دار، سلامت پوشش بازتابنده بخشی از تصمیم نگهداری است. برای مولیبدن نیز روش سرویس را از روی نام فلز حدس نزنید؛ دستور مدل موردنظر تعیین می‌کند چه تمیزکاری یا بازسازی سطحی مجاز است.

پیش از سفارش، قطر و ضخامت آینه فعلی، مدل دستگاه و شماره قطعه را ثبت کنید. مشخصات آینه جایگزین باید با پایه و الزامات مسیر نوری دستگاه مطابقت داشته باشد؛ شباهت ظاهری دو آینه برای انتخاب کافی نیست.

در مقایسه آینه‌ی سیلیکونی CO2 و آینه‌ی مولیبدن CO2، مشخصات همین دو محصول را مبنا قرار دهید. ادعای بازتاب بیشتر یا دوام بالاتر زمانی برای خرید مفید است که به مدل مشخص و اطلاعات قابل بررسی متصل باشد.

اگر مشکل فعلی، آلودگی قابل پاک‌شدن یا لقی پایه است، ابتدا همان ایراد را رسیدگی کنید. انتخاب جنس دیگر، جای تشخیص علت افت کیفیت را نمی‌گیرد. برای بررسی گزینه‌ها، مدل‌های دسته آینه لیزر را با مشخصات قطعه فعلی مقایسه کنید.
