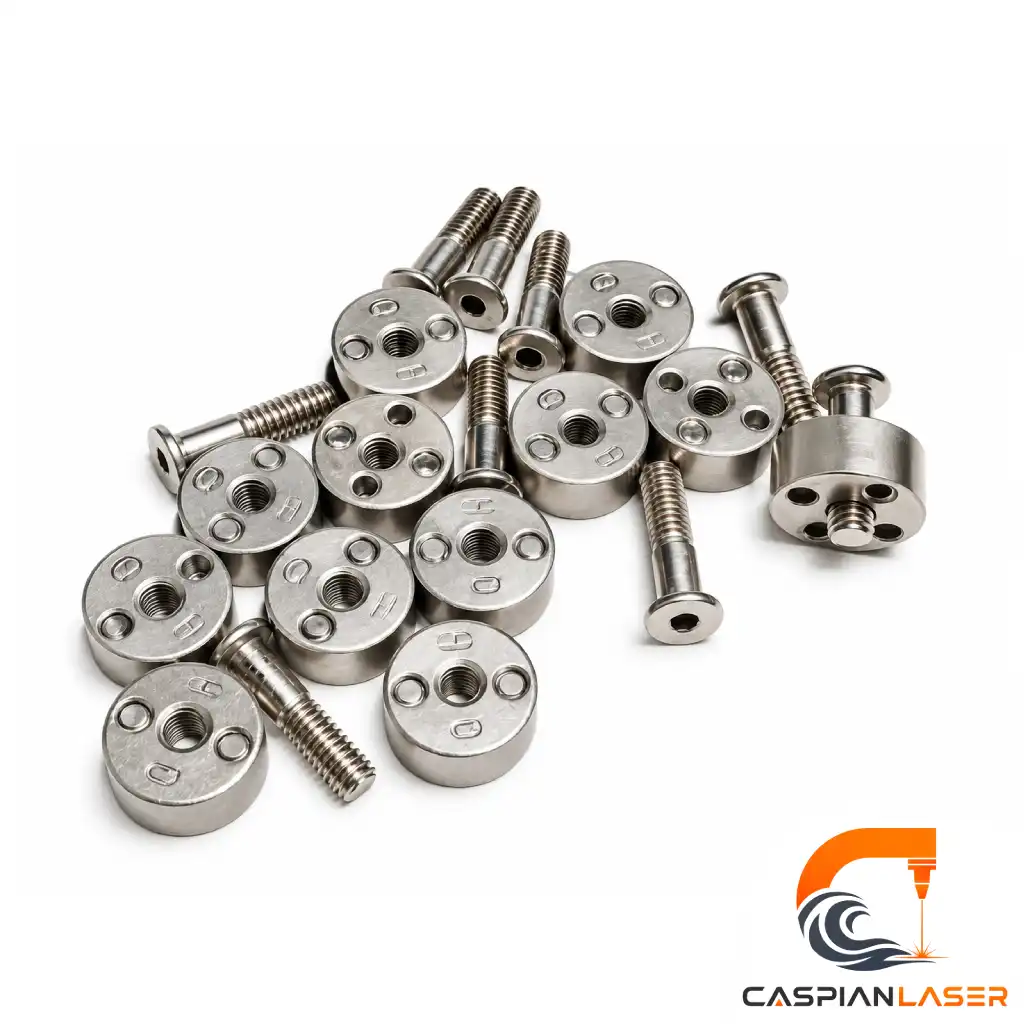

پیچ بلبرینگ دستگاه لیزر؛ تکیه‌گاه غلطک‌هایی که دقت حرکت را نگه می‌دارند
در دستگاه‌های لیزر CO2 با محور غلطکی، کالسکه هد لیزر و دو سر گنتری روی چند غلطک کوچک روی ریل حرکت می‌کنند. هر غلطک یک بلبرینگ است که روی یک پیچ به بدنه کالسکه بسته شده؛ این پیچ، محوری است که بلبرینگ دور آن می‌چرخد. اگر پیچ بلبرینگ خم شده، ساییده یا رزوه‌اش آسیب دیده باشد، حتی بلبرینگ نو هم درست کار نمی‌کند و نشانه‌ها روی کار دیده می‌شود: کالسکه با دست لقی دارد، دایره‌ها گرد بریده نمی‌شوند و خطوط صاف موج‌دار می‌شوند، غلطک روی ریل کج می‌چرخد، یا پیچ مدام شل می‌شود و سفت نمی‌ماند. پیچ بلبرینگ دستگاه لیزر نو، تکیه‌گاه محکم و صاف بلبرینگ را برمی‌گرداند تا غلطک دقیقاً عمود بر ریل بچرخد و کالسکه بدون لقی حرکت کند.
پیچ بلبرینگ چگونه کار می‌کند و چرا خراب می‌شود؟
بلبرینگ غلطک روی پیچ بلبرینگ سوار می‌شود و پیچ از صفحه کالسکه عبور می‌کند و محکم می‌شود. پیچ ثابت می‌ماند و رینگ بیرونی بلبرینگ روی ریل می‌چرخد. چند غلطک از دو طرف ریل را در بر می‌گیرند تا کالسکه فقط در راستای ریل حرکت کند. پس دقت حرکت فقط به سلامت بلبرینگ وابسته نیست؛ اگر پیچی که بلبرینگ روی آن نشسته صاف و محکم نباشد، بلبرینگ کج می‌چرخد یا جابه‌جا می‌شود و همان لقی که با تعویض بلبرینگ می‌خواستید از بین ببرید، باقی می‌ماند. پیچ بلبرینگ به چند دلیل خراب می‌شود: خم شدن بر اثر ضربه به کالسکه یا برخورد هد، ساییدگی محل نشستن بلبرینگ پس از کار طولانی با بلبرینگ لق، آسیب رزوه بر اثر چند بار باز و بسته کردن یا سفت کردن بیش از حد، و زنگ‌زدگی در کارگاه‌های مرطوب. پیچ خم‌شده یا رزوه‌خراب قابل اصلاح نیست و باید تعویض شود.
مشخصات فنی پیچ بلبرینگ دستگاه لیزر
| نوع محصول | پیچ نگهدارنده بلبرینگ غلطک |
| محل نصب | کالسکه هد لیزر و دو سر گنتری در محورهای غلطکی |
| قطعه سازگار | بلبرینگ غلطک کالسکه (جداگانه عرضه می‌شود) |
| ملاک انتخاب | قطر و طول رزوه و قطر محل نشستن بلبرینگ؛ مطابق پیچ فعلی |
| کاربرد | سیستم حرکت دستگاه‌های برش و حکاکی لیزر CO2 با محور غلطکی |
مزایای پیچ بلبرینگ سالم برای کار روزانه شما
- تعویض بلبرینگ که واقعاً نتیجه می‌دهد: بلبرینگ نو روی پیچ صاف و سالم، دقیقاً عمود بر ریل می‌چرخد و لقی کالسکه واقعاً از بین می‌رود.
- دایره گرد و خط صاف: وقتی غلطک‌ها کج نمی‌چرخند و جابه‌جا نمی‌شوند، هد دقیقاً در مسیر طرح حرکت می‌کند.
- غلطکی که شل نمی‌شود: رزوه سالم، پیچ را محکم نگه می‌دارد و غلطک با لرزش حرکت‌های سریع جابه‌جا نمی‌شود.
- عمر بیشتر بلبرینگ: بلبرینگی که روی پیچ صاف می‌نشیند، بار را یکنواخت تحمل می‌کند و دیرتر فرسوده می‌شود.
راهنمای انتخاب؛ سایز را از پیچ فعلی بخوانید
پیچ بلبرینگ باید از نظر سایز دقیقاً با پیچ فعلی یکی باشد. یکی از پیچ‌های فعلی را باز کنید و با کولیس سه اندازه را بخوانید: قطر رزوه، طول پیچ، و قطر قسمتی که بلبرینگ روی آن می‌نشیند. این قسمت باید با قطر داخلی بلبرینگ بخواند تا بلبرینگ بدون لقی روی آن قرار بگیرد. اگر اندازه‌گیری دشوار است، عکس پیچ کنار یک خط‌کش را برای کارشناسان بفرستید. دوم، همراه بلبرینگ ببینید: پیچ بلبرینگ بدون بلبرینگ عرضه می‌شود. اگر بلبرینگ‌ها هم فرسوده‌اند، بلبرینگ ریل واگن دستگاه لیزر را هم‌زمان سفارش دهید؛ بلبرینگ نو روی پیچ فرسوده یا پیچ نو با بلبرینگ لق، دقت را کامل برنمی‌گرداند. سوم، تنظیم: پس از نصب، غلطک‌ها را آن‌قدر تنظیم کنید که کالسکه با دست هیچ لقی نداشته باشد اما روان و بدون گیر حرکت کند. برای دستگاه‌هایی که به‌جای غلطک، ریل و واگن خطی دارند، ریل و واگن خطی دستگاه لیزر قطعه مناسب است.
قیمت پیچ بلبرینگ دستگاه لیزر و ثبت سفارش
قیمت پیچ بلبرینگ مستقیم و بدون واسطه تعیین می‌شود و قیمت روز در همین صفحه درج می‌گردد. هنگام ثبت سفارش، سایز پیچ فعلی و تعداد پیچ‌هایی را که تعویض می‌کنید اعلام کنید. اگر بلبرینگ‌ها را هم عوض می‌کنید، پیچ و بلبرینگ را با هم سفارش دهید تا در یک مرسوله و بدون هزینه ارسال جداگانه برسند. سفارش‌های ثبت‌شده در ساعات کاری همان روز ارسال می‌شوند. سایر قطعات حرکتی در دسته‌ی ریل و بلبرینگ دستگاه لیزر در دسترس است.
سوالات متداول خرید پیچ بلبرینگ دستگاه لیزر
پیچ بلبرینگ چیست و کجای دستگاه لیزر استفاده می‌شود؟
پیچ بلبرینگ پیچی است که بلبرینگ غلطک روی آن سوار می‌شود و آن را به کالسکه می‌بندد. در دستگاه‌های لیزر با محور غلطکی، کالسکه هد لیزر و دو سر گنتری روی چند غلطک روی ریل حرکت می‌کنند و هر غلطک روی یک پیچ بلبرینگ نصب شده است. پیچ ثابت می‌ماند و بلبرینگ روی آن می‌چرخد.
آیا بلبرینگ همراه پیچ عرضه می‌شود؟
خیر. این محصول فقط پیچ است و بلبرینگ جداگانه عرضه می‌شود. اگر بلبرینگ‌های فعلی هم فرسوده‌اند، بلبرینگ ریل واگن را هم‌زمان سفارش دهید تا هر دو در یک مرسوله برسند.
از کجا بفهمم پیچ بلبرینگ باید تعویض شود؟
پیچ را باز کنید و روی یک سطح صاف بغلتانید؛ اگر لنگ می‌زند، خم شده است. محل نشستن بلبرینگ را نگاه کنید؛ اگر ساییدگی یا پله دارد یا بلبرینگ نو روی آن لق است، پیچ فرسوده است. اگر رزوه آسیب دیده و پیچ سفت نمی‌شود یا مدام شل می‌شود، باید تعویض شود.
بلبرینگ را عوض کردم ولی کالسکه هنوز لق است؛ چرا؟
محتمل‌ترین دلیل، پیچ بلبرینگ فرسوده یا خم‌شده است. بلبرینگ نو روی پیچی که محل نشستنش ساییده شده لق می‌نشیند و روی پیچ خم‌شده کج می‌چرخد. در هر دو حالت لقی کالسکه باقی می‌ماند. پیچ‌ها را بررسی کنید و پیچ‌های معیوب را عوض کنید، بعد غلطک‌ها را دوباره تنظیم کنید.
سایز پیچ بلبرینگ را چطور تشخیص بدهم؟
یکی از پیچ‌های فعلی را باز کنید و با کولیس سه اندازه را بخوانید: قطر رزوه، طول پیچ، و قطر قسمتی که بلبرینگ روی آن می‌نشیند. این اندازه‌ها یا عکس پیچ کنار خط‌کش را برای کارشناسان بفرستید تا سایز درست تأیید شود.
آیا باید همه پیچ‌ها را با هم عوض کنم؟
نه لزوماً. برخلاف بلبرینگ که همه با هم فرسوده می‌شوند، پیچ معمولاً بر اثر ضربه یا آسیب رزوه خراب می‌شود و ممکن است فقط یکی دو پیچ معیوب باشند. همه پیچ‌ها را بررسی کنید و فقط پیچ‌های خم‌شده، ساییده یا رزوه‌خراب را عوض کنید.
پیچ بلبرینگ را چقدر سفت کنم؟
پیچ باید آن‌قدر سفت باشد که بلبرینگ و پیچ با لرزش حرکت جابه‌جا نشوند، اما نه آن‌قدر که رزوه آسیب ببیند یا رینگ داخلی بلبرینگ تحت فشار قرار بگیرد و چرخش آن سنگین شود. پس از بستن، بلبرینگ را با دست بچرخانید؛ باید روان و بدون گیر بچرخد.
غلطک‌ها چقدر باید روی ریل سفت باشند؟
کالسکه را با دست در جهت عمود بر ریل تکان دهید؛ نباید هیچ لقی یا صدای تق داشته باشد. هم‌زمان، کالسکه باید در راستای ریل روان و بدون گیر حرکت کند و همه غلطک‌ها بچرخند. اگر غلطکی هنگام حرکت نمی‌چرخد و روی ریل سر می‌خورد، شل است؛ اگر حرکت سنگین است، غلطک‌ها بیش از حد سفت‌اند.
آیا تعویض پیچ بلبرینگ را خودم می‌توانم انجام دهم؟
بله، کار ساده‌ای است. برق دستگاه را قطع کنید و پیچ‌ها را یکی‌یکی عوض کنید تا کالسکه از روی ریل نیفتد. بلبرینگ را از پیچ قدیمی جدا کنید و روی پیچ نو بگذارید، یا اگر فرسوده است بلبرینگ نو بگذارید، و پیچ را ببندید. در آخر غلطک‌ها را تنظیم کنید و کالسکه را با دست در تمام طول ریل حرکت دهید.
برای دستگاه‌های ریل و واگن هم کاربرد دارد؟
خیر. پیچ بلبرینگ مخصوص دستگاه‌هایی است که کالسکه‌شان با غلطک روی ریل حرکت می‌کند. در دستگاه‌هایی که ریل و واگن خطی دارند، واگن ساچمه‌های داخلی خودش را دارد و پیچ بلبرینگ در آن به کار نمی‌رود.
آیا امکان مرجوعی پیچ بلبرینگ وجود دارد؟
قطعات تا ۷ روز کاری امکان مرجوعی دارند. برای مرجوعی پیش از ارسال با کارشناسان هماهنگ کنید. برای اینکه از اول سایز درست را دریافت کنید، پیش از سفارش اندازه‌های پیچ فعلی یا عکس آن کنار خط‌کش را برای کارشناسان بفرستید.
