تسمه النگویی

تسمه النگویی یک تسمه تایم دندانه‌دار است که به‌صورت حلقه بسته و یکپارچه تولید می‌شود و هیچ محل اتصالی ندارد. تسمه متری، تسمه باز است که به طول دلخواه بریده می‌شود و دو سر آن روی کالسکه یا هد بسته می‌شود؛ برای حرکت رفت‌وبرگشتی محورهای اصلی کاربرد دارد. هر جا تسمه باید دور دو پولی بچرخد، مثل انتقال حرکت از موتور به شفت، تسمه النگویی لازم است.

رایج‌ترین محل آن انتقال حرکت از پولی استپ موتور محور Y به شفتی است که دو طرف میز را هم‌زمان حرکت می‌دهد. در روتاری‌ها هم حرکت موتور با تسمه حلقه بسته به غلتک‌ها می‌رسد. بسته به طراحی دستگاه، ممکن است در نقاط دیگری هم به کار رفته باشد؛ هر تسمه‌ای که دور دو پولی بسته شده و سر آزاد ندارد، تسمه النگویی است.

نشانه‌ها: ابعاد برش با طرح نمی‌خواند یا شکل‌های بسته روی هم نمی‌افتند، کار در حرکت‌های سریع جابه‌جا می‌شود، هنگام شتاب‌گیری محور صدای تق‌تق یا پرش شنیده می‌شود، یا روی تسمه ترک، ساییدگی و دندانه ریخته دیده می‌شود. اگر تسمه با وجود سفت کردن پیچ‌های موتور باز هم شل است، کشیده شده و باید تعویض شود.

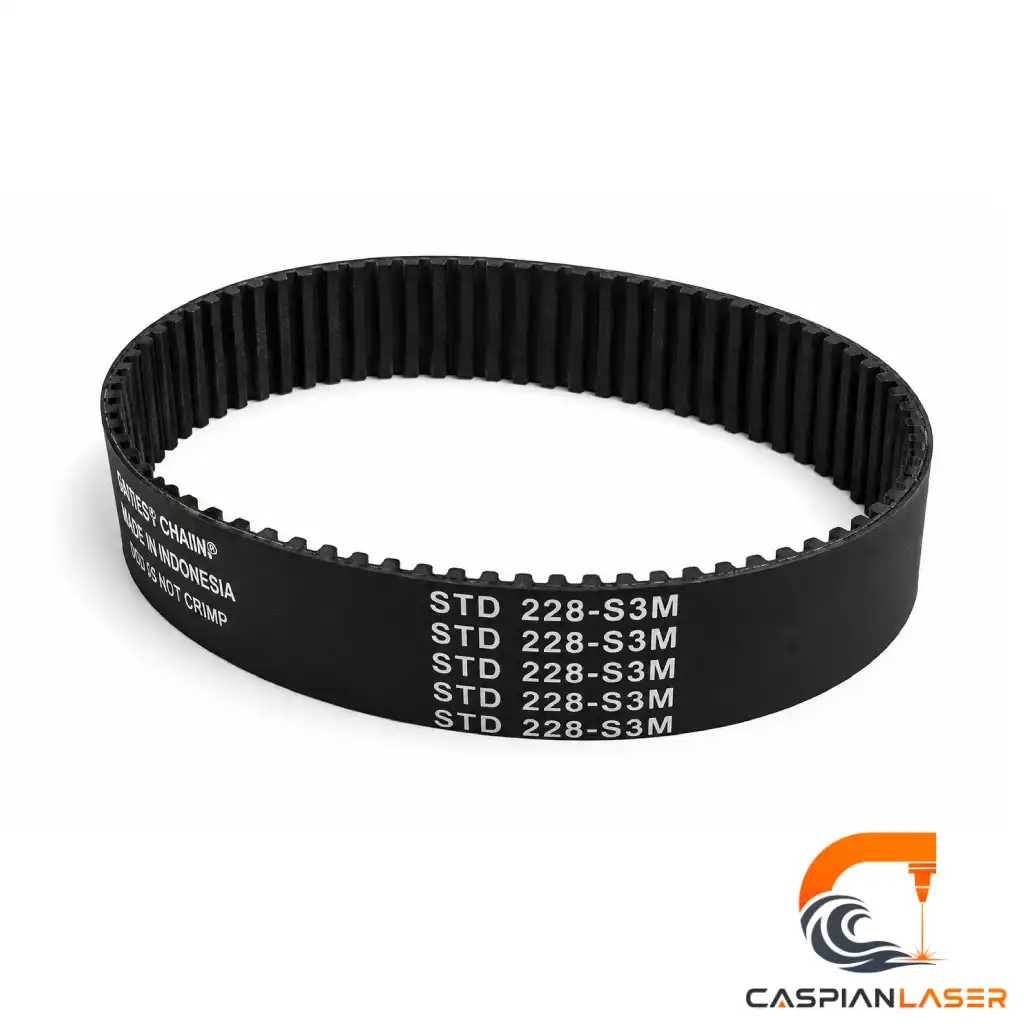

روی پشت بیشتر تسمه‌ها کدی چاپ شده که طول محیط، نوع گام و عرض را نشان می‌دهد؛ برای نمونه در کد 300-3M-15، طول محیط ۳۰۰ میلی‌متر، گام از نوع 3M و عرض ۱۵ میلی‌متر است. همین کد را برای کارشناسان بفرستید تا تسمه هم‌سایز تأیید شود. اگر کد پاک شده، روش اندازه‌گیری را در سؤال بعد ببینید.

سه اندازه لازم است. تعداد کل دندانه‌ها را بشمارید؛ فاصله ده دندانه پشت‌سرهم را با کولیس اندازه بگیرید و بر ده تقسیم کنید تا گام به دست آید؛ و عرض تسمه را بخوانید. حاصل‌ضرب تعداد دندانه در گام، طول محیط است. اگر این کار دشوار است، عکس تسمه کنار یک خط‌کش و عکس پولی را برای کارشناسان بفرستید تا سایز تعیین شود.

توصیه نمی‌شود. محل اتصال تسمه بریده، ضعیف‌ترین نقطه آن است؛ هم زودتر از بقیه تسمه پاره می‌شود و هم ضخامت و گام دندانه‌ها در آن نقطه یکنواخت نیست، پس هر بار که از روی پولی رد می‌شود، ضربه یا پرش ایجاد می‌کند و دقت حرکت را از بین می‌برد. تسمه النگویی بدون درز تولید می‌شود و این مشکل را ندارد.

تسمه باید آن‌قدر سفت باشد که با فشار انگشت در وسط فاصله دو پولی کمی خم شود و برگردد، اما شل و آویزان نباشد. تسمه شل در شتاب‌گیری روی پولی می‌پرد و کار را جابه‌جا می‌کند؛ تسمه بیش از حد سفت، به بلبرینگ موتور و شفت فشار می‌آورد و خودش هم زودتر می‌کشد. کشش را معمولاً با جابه‌جا کردن پایه موتور در شیارهای آن تنظیم می‌کنند.

سازگاری به یکی بودن گام دندانه تسمه با پولی و هم‌خوانی عرض تسمه با عرض پولی بستگی دارد. تسمه با گام متفاوت، حتی اگر ظاهراً روی پولی بنشیند، دندانه‌ها را می‌ساید و دقت را از بین می‌برد. کد تسمه فعلی یا عکس تسمه و پولی را بفرستید تا سازگاری پیش از سفارش تأیید شود.

قیمت روز در همین صفحه درج می‌شود و مستقیم تعیین می‌گردد؛ قیمت هر تسمه به طول محیط، گام و عرض آن بستگی دارد. برای استعلام، کد چاپ‌شده روی تسمه فعلی یا عکس آن کنار یک خط‌کش را برای کارشناسان بفرستید.

تسمه النگویی قطعه سبک و مقاومی است و در بسته‌بندی استاندارد ارسال می‌شود؛ سفارش‌های ثبت‌شده در ساعات کاری همان روز تحویل شرکت حمل می‌گردند. مدت رسیدن مرسوله به روش ارسال انتخابی بستگی دارد و هنگام ثبت سفارش نمایش داده می‌شود. خرید هم‌زمان با پولی یا سایر قطعات انتقال حرکت در یک مرسوله ارسال می‌شود.

اگر تسمه دریافتی با کد یا سایز ثبت‌شده در سفارش مغایرت داشته باشد، تا هفت روز کاری فرصت اعلام مرجوعی دارید و مبلغ کامل بازگردانده می‌شود؛ کافی است تسمه نصب‌نشده و در بسته‌بندی اصلی باشد. با اعلام کد تسمه فعلی پیش از خرید، عملاً نیازی به مرجوعی پیش نمی‌آید.

تعویض ساده است. دستگاه را خاموش کنید، پیچ‌های پایه موتور را کمی شل کنید تا تسمه آزاد شود، تسمه قدیمی را خارج و تسمه نو را روی هر دو پولی بیندازید، سپس موتور را تا رسیدن به کشش مناسب عقب بکشید و پیچ‌ها را محکم کنید. پس از نصب، محور را با دست حرکت دهید تا مطمئن شوید روان و بدون گیر است، و یک طرح ساده با ابعاد مشخص برش بزنید تا دقت را بسنجید.

قیمت مستقیم و بدون واسطه، تأیید رایگان سایز از روی کد یا عکس تسمه پیش از خرید، و امکان تهیه هم‌زمان پولی هم‌گام در یک مرسوله. تسمه با سایز یا گام نادرست یا جا نمی‌افتد یا دقت حرکت را از بین می‌برد؛ همین بررسی پیش از خرید مطمئن می‌کند تسمه‌ای می‌گیرید که از بار اول درست کار کند.
