خرید چرخ دنده دستگاه لیزر؛ نیمه فراموش‌شده سیستم انتقال حرکت
تسمه تایمینگ به‌تنهایی حرکت را منتقل نمی‌کند؛ دندانه‌های تسمه باید روی دندانه‌های پولی بنشینند و این درگیری است که دقت می‌سازد. پولی روی شفت موتور، جهت‌دهی تسمه بر عهده پولی هرزگرد است و بوش، واسطه‌ای است که پولی را با قطرهای مختلف شفت سازگار می‌کند. مشکل رایج کارگاه‌ها اینجاست: تسمه نو می‌خرند، روی پولی سائیده می‌اندازند و تعجب می‌کنند که سایه و لقی برنگشته یا تسمه نو چند ماهه فرسوده شده است. خرید بوش و پولی سالم همراه تسمه، همان نیمه دومی است که سرمایه‌گذاری روی نیمه اول را معنادار می‌کند؛ دندانه فولادی سائیده، دندانه لاستیکی نو را مثل سوهان می‌خورد.
پولی و بوش هر کدام چه نقشی دارند؟

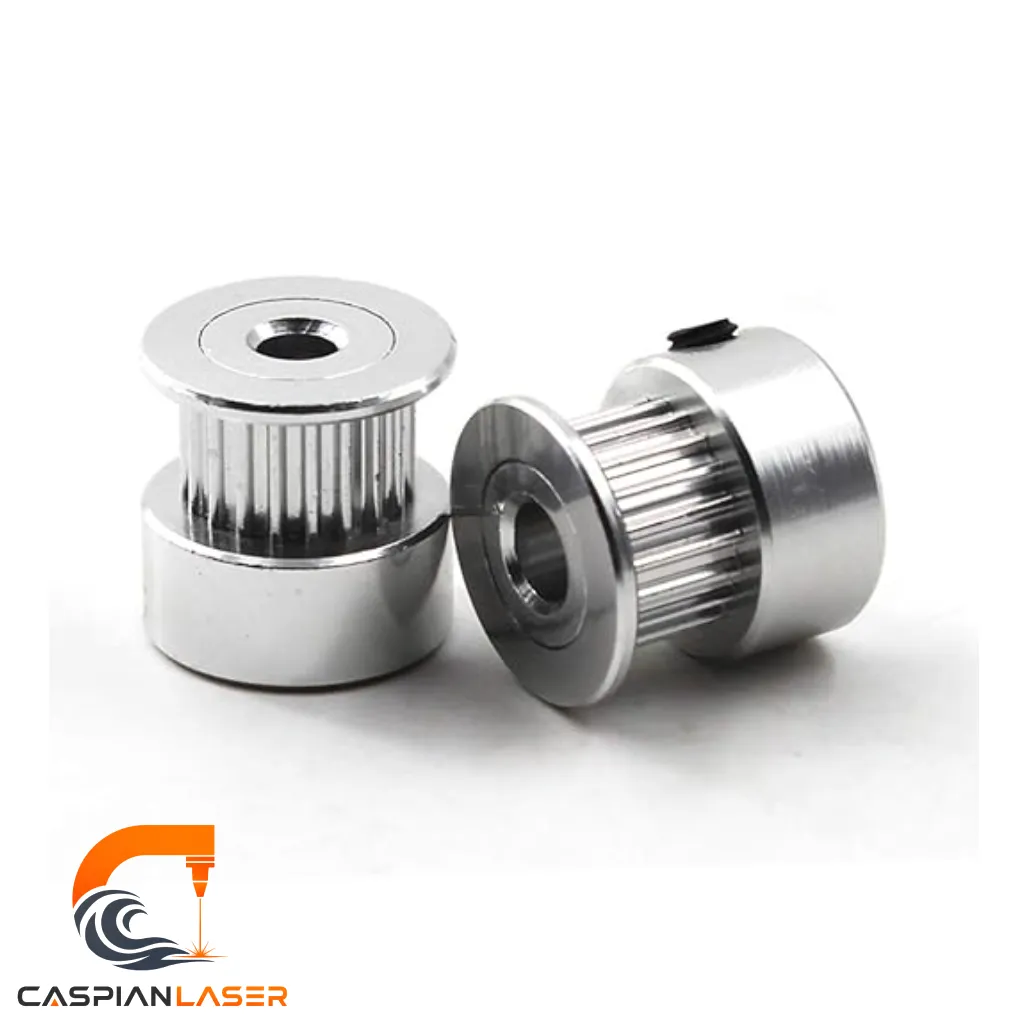

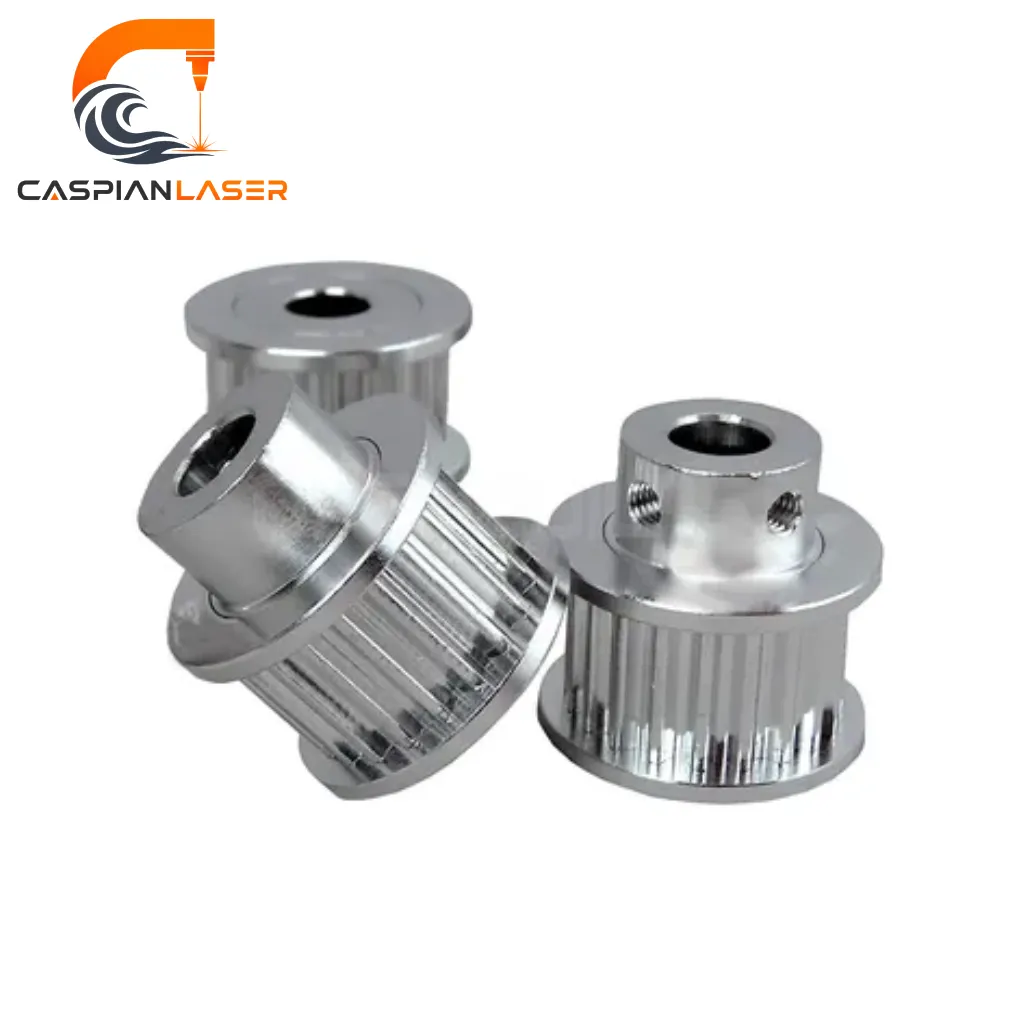

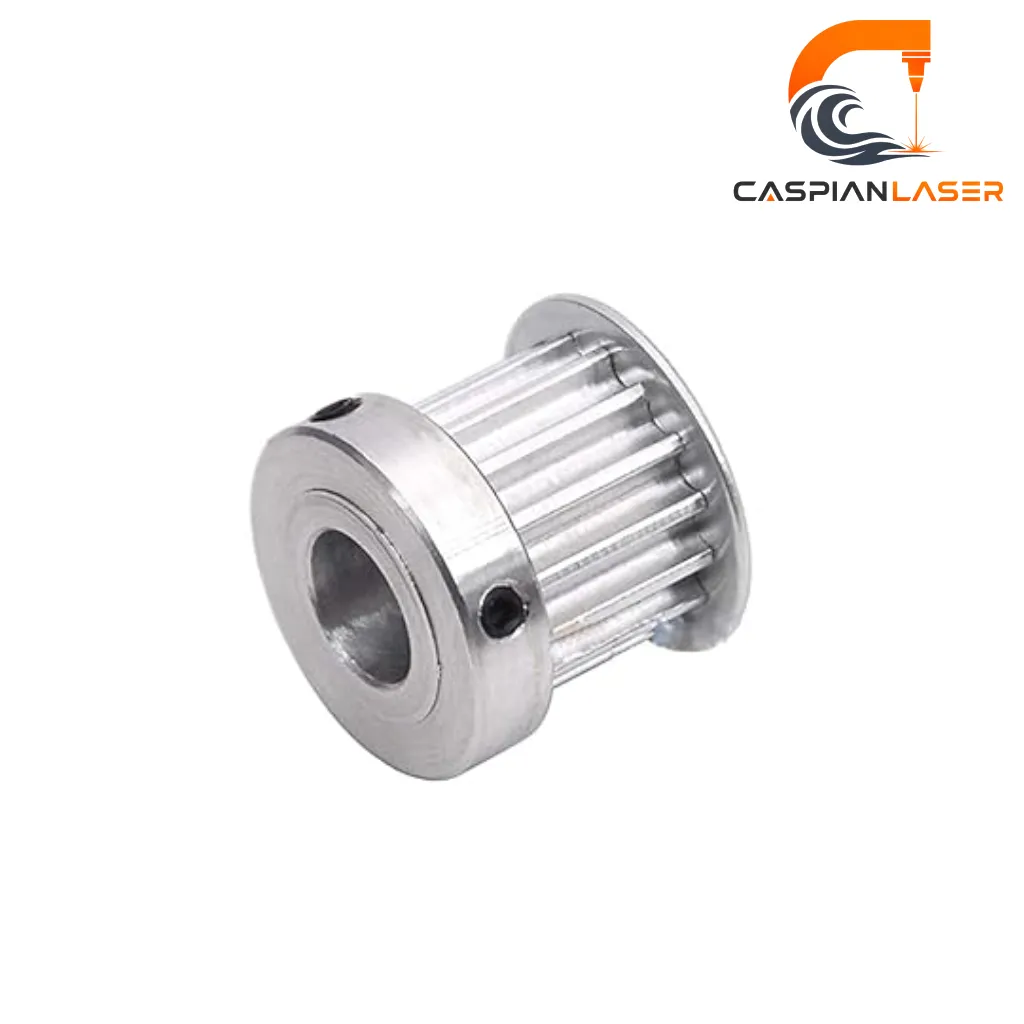

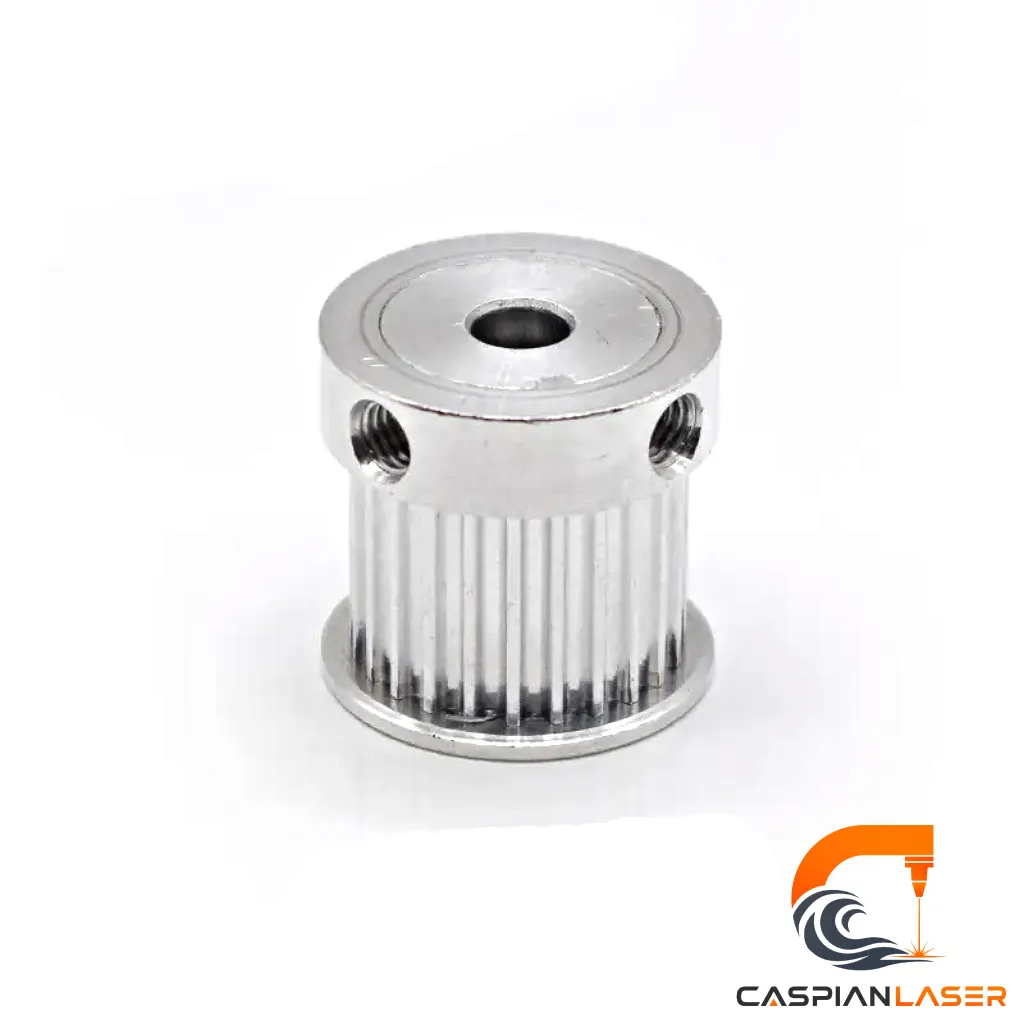

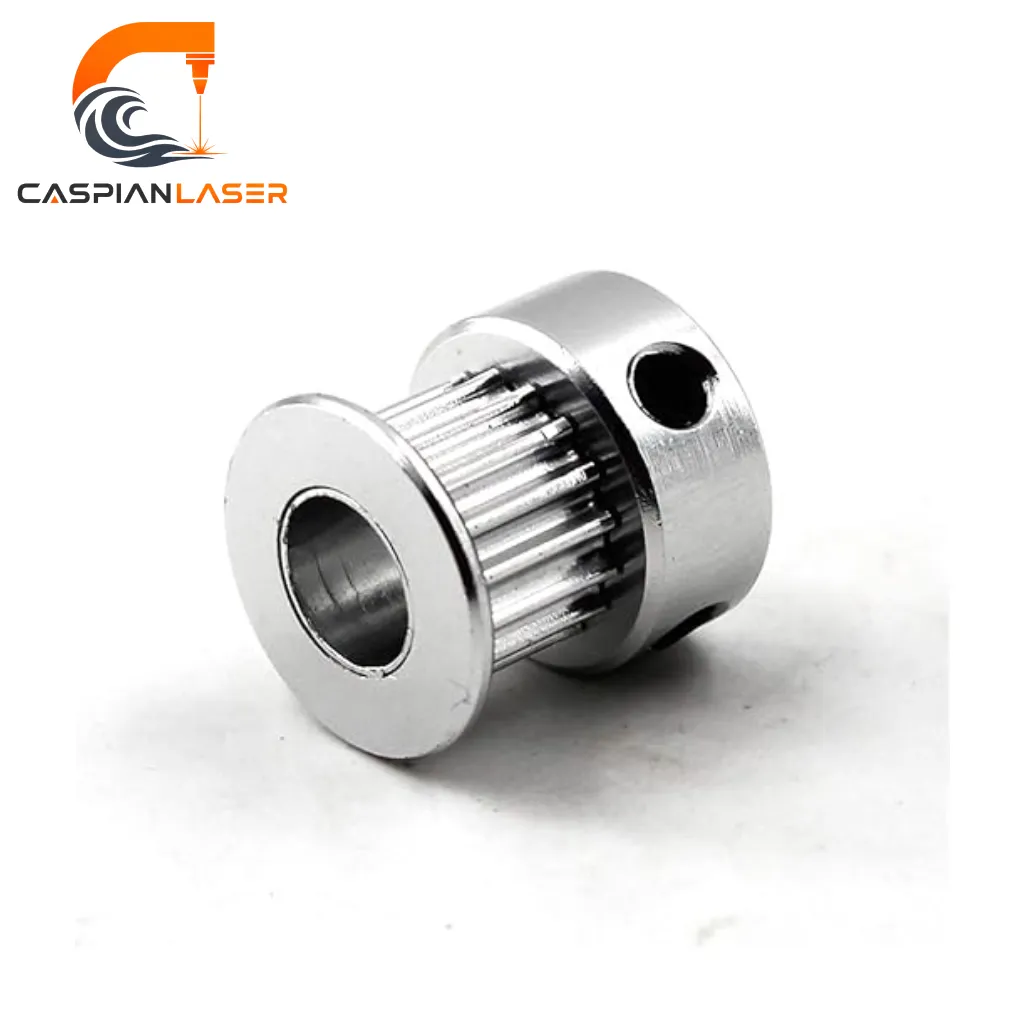

پولی تایمینگ چرخ‌دندانه‌ای است که روی شفت موتور بسته می‌شود و چرخش را از طریق درگیری دندانه‌به‌دندانه به تسمه می‌دهد؛ گام و شکل دندانه‌های آن باید دقیقاً با پروفیل تسمه یکی باشد، وگرنه درگیری ناقص، هم تسمه را می‌جود و هم موقعیت را خطا می‌دهد. پولی هرزگرد در انتهای دیگر مسیر یا در نقاط تغییر جهت می‌نشیند و با بلبرینگ داخلی خود، تسمه را بدون مقاومت هدایت می‌کند. بوش نیز پاسخ یک مسئله عملی است: قطر سوراخ پولی همیشه با قطر شفت موتور یکی نیست؛ بوش با نشستن میان این دو، پولی را هم‌مرکز و محکم روی شفت قفل می‌کند تا بدون لنگی بچرخد. سلامت این سه قطعه در کنار هم، همان چیزی است که حرکت موتور را بدون کم‌وکاست به محور می‌رساند.
مشخصات فنی بوش و پولی تسمه تایمینگ
| نوع محصول | پولی تسمه تایمینگ، پولی هرزگرد بلبرینگ‌دار و بوش تبدیل قطر |
| تعداد دندانه‌های رایج | 19 / 20 / 21 و 24 دندانه |
| قطر داخلی (بور) | ۵ / ۶٫۳۵ / ۸ / ۱۰ / ۱۲ میلی‌متر |
| عرض سازگار تسمه | 12 تا 22 میلی‌متر؛ متناسب با عرض تسمه دستگاه |
| جنس | آلومینیوم ماشین‌کاری‌شده؛ هرزگرد با بلبرینگ فولادی |
| نحوه اتصال | پیچ آلن و پین روی شفت؛ بوش تبدیل برای شفت‌های باریک‌تر از بور پولی |
| کاربرد | محورهای X و Y دستگاه‌های برش و حکاکی لیزر و تجهیزات حرکت خطی |
مزایای پولی سالم برای دقت دستگاه شما
- تسمه نو، عمر کامل می‌کند: دندانه پولی سائیده مانند سوهان به جان تسمه نو می‌افتد؛ پولی سالم یعنی سرمایه‌ای که برای تسمه کرده‌اید، تمام عمر طراحی‌شده‌اش را کار می‌کند. برای سرویس کامل، سایر قطعات مکانیک دستگاه لیزر را هم‌زمان بررسی کنید.
- حذف کامل لقی از مبدأ حرکت: درگیری کامل دندانه‌به‌دندانه یعنی چرخش موتور بدون هیچ پرش و نیم‌گامی به تسمه می‌رسد؛ سایه و دوتایی شدن حکاکی از سرچشمه خشک می‌شود.
- هرزگرد روان، کشش پایدار: بلبرینگ سالم هرزگرد، مقاومت مسیر را حذف می‌کند و کشش تسمه در طول کار ثابت می‌ماند؛ نه موتور بار اضافه می‌کشد و نه تسمه در پیچ مسیر ساییده می‌شود.
- بوش، هم‌مرکزی بدون تراشکاری: به‌جای سفارش پولی خاص یا تراش شفت، بوش تبدیل در چند ثانیه پولی را با شفت موتور شما هم‌قطر و هم‌مرکز می‌کند.
راهنمای انتخاب؛ چهار مشخصه را از دستگاه خود بخوانید
انتخاب صحیح پولی به چهار عدد وابسته است که همه از دستگاه فعلی قابل خواندن هستند. نخست پروفیل، که باید دقیقاً با پروفیل تسمه یکی باشد؛ اگر تسمه 3M دارید، پولی نیز 3M است و این دو هرگز قابل جابه‌جایی با پروفیل دیگر نیستند. دوم تعداد دندانه، که با شمردن دندانه‌های پولی فعلی به دست می‌آید؛ تعداد دندانه نسبت انتقال حرکت را تعیین می‌کند و تغییر آن بدون اصلاح تنظیمات نرم‌افزار، مقیاس کار را به هم می‌ریزد، پس همان تعداد قبلی را سفارش دهید. سوم قطر داخلی، که باید با قطر شفت موتور برابر باشد یا با بوش تبدیل به آن برسد. چهارم عرض پولی، که باید از عرض تسمه کمتر نباشد. اگر پولی فعلی در دسترس نیست یا دندانه‌هایش قابل شمارش نیست، عکس واضحی از پولی و تسمه کنار خط‌کش بگیرید و برای کارشناسان بفرستید تا هر چهار مشخصه پیش از سفارش تأیید شود. انتقال حرکت با تسمه انتقال حرکت انجام می‌شود که باید بدون لقی کشیده شود. اگر کل بخش مکانیکی را بازسازی می‌کنید، ست کامل مکانیکال دستگاه لیزر همهٔ این قطعات را یک‌جا فراهم می‌کند.
قیمت بوش و پولی و ثبت سفارش
قیمت پولی تسمه، پولی هرزگرد و بوش به‌صورت مستقیم از واردکننده تعیین می‌شود و قیمت روز هر ترکیب در همین صفحه درج می‌گردد. هنگام ثبت سفارش، پروفیل، تعداد دندانه، قطر داخلی و در صورت نیاز بوش تبدیل را انتخاب کنید. منطقی‌ترین سناریوی خرید، سفارش هم‌زمان با تسمه تایمینگ است؛ تسمه و پولی یک تیم هستند و تعویض جفتی آن‌ها یعنی سیستم انتقال حرکت از صفر نو می‌شود، دقت یک‌جا برمی‌گردد و همه اقلام در یک مرسوله با یک هزینه ارسال می‌رسند. اگر کوپلینگ موتور محور ارتفاع نیز فرسوده است، آن را هم به همین سفارش اضافه کنید تا کل زنجیره حرکت دستگاه در یک سرویس تکمیل شود.
سوالات متداول خرید بوش و پولی دستگاه لیزر
از کجا بفهمم پولی دستگاهم خراب شده؟
دندانه‌های پولی سالم، لبه‌های صاف و پهنای یکنواخت دارند؛ پولی سائیده دندانه‌های تیز، نازک یا براق‌شده دارد و گاهی رد سایش نامتقارن در یک سمت دیده می‌شود. علائم عملکردی همان علائم تسمه است — سایه در حکاکی، پرش در شتاب بالا — با یک نشانه اضافه: اگر تسمه نو انداخته‌اید و مشکل نرفته یا تسمه نو به‌سرعت پرزدهی و ساییدگی نشان می‌دهد، متهم اصلی پولی است.
تسمه نو خریده‌ام؛ واقعاً لازم است پولی را هم عوض کنم؟
اگر پولی سالم است، خیر؛ اما اگر دندانه‌هایش سائیده است، تسمه نو روی آن دو سرنوشت دارد: یا از همان ابتدا کامل درگیر نمی‌شود و لقی می‌ماند، یا دندانه‌های فولادی سائیده، دندانه‌های لاستیکی نو را ظرف چند ماه می‌خورند و به نقطه اول برمی‌گردید. قاعده ساده: پولی را چشمی بازرسی کنید؛ تردید یعنی تعویض، چون قیمت پولی در برابر دوباره‌کاری و تسمه دوم، ناچیز است.
پروفیل و تعداد دندانه پولی را چطور تشخیص بدهم؟
پروفیل پولی همان پروفیل تسمه است؛ گام دندانه تسمه را اندازه بگیرید (۳ میلی‌متر یعنی 3M، ۵ میلی‌متر یعنی 5M، گام ۲ با دندانه گرد یعنی GT2). تعداد دندانه را مستقیم روی پولی فعلی بشمارید؛ روی برخی پولی‌ها این عدد حک شده است. اگر شمارش دشوار است، عکس واضح پولی از روبه‌رو کنار خط‌کش بگیرید و برای کارشناسان بفرستید تا هر دو مشخصه تأیید شود.
بوش دقیقاً چیست و کی به آن نیاز دارم؟
بوش استوانه واسطی است که وقتی قطر داخلی پولی از قطر شفت موتور بزرگ‌تر است، میان آن دو می‌نشیند و پولی را هم‌مرکز و محکم روی شفت قفل می‌کند. به آن زمانی نیاز دارید که پولی مناسب پروفیل و دندانه شما، با بور شفت موتورتان موجود نباشد؛ مثلاً پولی بور ۸ روی شفت ۶٫۳۵. بدون بوش و با سفت کردن مستقیم پیچ، پولی خارج از مرکز می‌نشیند و در هر دور، لنگی و لرزش تولید می‌کند.
پولی هرزگرد دندانه‌دار بگیرم یا ساده؟
به سمت تماس تسمه بستگی دارد. اگر در نقطه هرزگرد، سمت دندانه‌دار تسمه با پولی تماس دارد، هرزگرد دندانه‌دار لازم است تا درگیری صاف بماند؛ اگر پشت صاف تسمه روی هرزگرد می‌خوابد، هرزگرد ساده (بدون دندانه) انتخاب درست است. مسیر تسمه دستگاه خود را نگاه کنید یا از چیدمان فعلی عکس بگیرید تا کارشناسان نوع صحیح را مشخص کنند.
می‌توانم تعداد دندانه متفاوتی از پولی قبلی انتخاب کنم؟
از نظر مکانیکی ممکن است، اما توصیه نمی‌شود مگر بدانید چه می‌کنید؛ تعداد دندانه پولی موتور، نسبت میان چرخش موتور و جابه‌جایی محور را تعیین می‌کند و تغییر آن یعنی مقیاس همه کارها عوض می‌شود و باید تنظیمات گام در نرم‌افزار یا کنترلر اصلاح شود. برای تعویض معمولی، دقیقاً همان تعداد دندانه قبلی را سفارش دهید تا دستگاه بدون هیچ تنظیم مجددی به کار برگردد.
پولی را چطور روی شفت محکم کنم که شل نشود؟
پیچ آلن پولی را روی قسمت تخت شفت موتور (در صورت وجود) بنشانید، نه روی سطح گرد؛ پیچی که روی سطح گرد سفت شود، زیر ضربه‌های تغییر جهت به‌مرور می‌چرخد و شل می‌شود. پس از نصب، هم‌راستایی پولی موتور و هرزگرد را چک کنید تا تسمه در حین کار به یک سمت نکشد؛ تسمه‌ای که به لبه پولی می‌ساید، هم صدا می‌دهد و هم عمرش کوتاه می‌شود.
قیمت بوش و پولی چقدر است و چطور استعلام بگیرم؟
پولی و بوش از قطعات کم‌هزینه دستگاه هستند و قیمت روز هر ترکیب پروفیل، دندانه و بور در همین صفحه درج می‌شود؛ قیمت مستقیم از واردکننده تعیین می‌گردد. برای استعلام یا اطمینان از انتخاب صحیح، مشخصات پولی فعلی یا عکس آن را برای کارشناسان بفرستید تا پاسخ و تأیید سازگاری در همان تماس اول کامل شود.
ارسال بوش و پولی چگونه انجام می‌شود؟
پولی و بوش قطعات فلزی مقاومی هستند و در بسته‌بندی استاندارد ارسال می‌شوند؛ سفارش‌های ثبت‌شده در ساعات کاری، همان روز تحویل شرکت حمل می‌گردند. در صورت سفارش هم‌زمان با تسمه یا کوپلینگ، همه اقلام در یک مرسوله و با یک هزینه ارسال دریافت می‌شوند.
شرایط مرجوعی بوش و پولی چیست؟
اگر قطعه دریافتی با مشخصات ثبت‌شده در سفارش مغایرت داشته باشد یا با شفت و تسمه اعلامی شما سازگار نباشد، تا هفت روز کاری فرصت اعلام مرجوعی دارید و مبلغ به‌طور کامل بازگردانده می‌شود. کافی است قطعه بدون آثار نصب و در بسته‌بندی اصلی باشد. با تأیید مشخصات از روی عکس پیش از خرید، عملاً نیازی به مرجوعی پیش نمی‌آید.
تعویض پولی به تخصص نیاز دارد؟
خیر؛ با شل کردن پیچ آلن، پولی قدیمی از شفت خارج و پولی نو (در صورت نیاز همراه بوش) جای‌گذاری می‌شود و کل کار چند دقیقه است. پس از نصب، تسمه را با کشش صحیح ببندید — خمش حدود یک سانتی‌متر با فشار انگشت در وسط طول آزاد — و یک کار آزمایشی بزنید تا از حذف سایه و درستی ابعاد مطمئن شوید. راهنمای نصب همراه سفارش ارسال می‌شود.
چرا خرید بوش و پولی از این فروشگاه به‌صرفه‌تر است؟
قیمت مستقیم واردکننده، تأیید رایگان پروفیل و دندانه و بور از روی عکس پیش از خرید، و مهم‌تر از همه، امکان تهیه ست کامل انتقال حرکت — تسمه، پولی، هرزگرد، بوش و کوپلینگ — در یک سفارش و یک مرسوله؛ قطعاتی که با هم کار می‌کنند، با هم و هماهنگ از یک منبع می‌رسند و دقت دستگاه شما یک‌جا نو می‌شود.
