ست کامل هد لیزر و پایه آینه CO2؛ کل مسیر پرتو در یک بسته
پرتو لیزر در دستگاه CO2 از تیوب تا ورق، از سه آینه و یک لنز عبور می‌کند و هر کدام روی یک پایه سوار است. اگر این پایه‌ها فرسوده شده باشند، مسیر پرتو دیگر ثابت نمی‌ماند و نشانه‌هایش این‌ها است: آینه‌ها هر چند روز یک بار از تنظیم خارج می‌شوند، دستگاه در یک گوشه میز می‌برد و در گوشه دیگر نمی‌برد، فنرهای پیچ تنظیم شل شده‌اند یا رزوه پیچ‌ها هرز شده، و پرتو به لبه آینه یا بدنه هد برخورد می‌کند. ست کامل هد لیزر و پایه آینه CO2 هر سه پایه را یک‌جا و با طراحی هماهنگ عوض می‌کند تا مسیر پرتو از اول درست بسته شود و توان لیزر در تمام نقاط میز یکسان برسد.
مسیر پرتو چگونه کار می‌کند و چرا پایه‌ها از تنظیم خارج می‌شوند؟
پرتو از تیوب خارج می‌شود و به آینه اول می‌رسد که روی پایه ثابت کنار تیوب نصب است. آینه اول پرتو را به آینه دوم می‌فرستد که روی گنتری سوار است و همراه محور Y حرکت می‌کند. آینه دوم پرتو را به آینه سوم در بالای هد می‌فرستد که همراه محور X حرکت می‌کند، و آینه سوم پرتو را رو به پایین به لنز و نازل می‌رساند. چون آینه دوم و سوم مدام در حال حرکت‌اند، پرتو باید دقیقاً موازی ریل‌ها حرکت کند؛ کوچک‌ترین کجی در یکی از پایه‌ها باعث می‌شود پرتو در یک نقطه میز به مرکز آینه بخورد و در نقطه دیگر به لبه آن. هر پایه سه پیچ تنظیم فنردار دارد که زاویه آینه را تعیین می‌کند. با گذشت زمان، فنرها ضعیف می‌شوند و لرزش حرکت محورها پیچ‌ها را جابه‌جا می‌کند، رزوه‌ها بر اثر تنظیم‌های مکرر لق می‌شوند، و ضربه به هد یا گنتری بدنه پایه را کج می‌کند. وقتی پایه‌ای فرسوده است، هیچ تنظیمی ماندگار نمی‌شود.
مشخصات فنی ست کامل هد لیزر و پایه آینه CO2
| اجزای ست | پایه آینه اول، پایه آینه دوم و هد لیزر با پایه آینه سوم و نازل |
| اقلام جداگانه | آینه و لنز همراه ست نیستند |
| جنس بدنه | آلومینیوم آنودایز مشکی |
| تنظیم آینه | سه پیچ تنظیم فنردار در هر پایه |
| تنظیم ارتفاع | شیار کشویی در پایه آینه اول؛ لوله فوکوس قابل تنظیم در هد |
| ورودی هوا | زانویی اتصال فشاری روی نازل |
| نصب هد | صفحه و براکت پیچی روی کالسکه محور X |
| کاربرد | بازسازی مسیر اپتیک یا ساخت دستگاه‌های برش و حکاکی لیزر CO2 |
مزایای ست کامل هد و پایه آینه برای کار روزانه شما
- توان یکسان در تمام میز: سه پایه هم‌طراحی، مسیر پرتو را موازی ریل‌ها نگه می‌دارند و دستگاه در هر چهار گوشه میز با همان توان می‌برد.
- تنظیمی که ماندگار است: فنرها و پیچ‌های تنظیم نو، زاویه آینه را محکم نگه می‌دارند و لرزش محورها آن را جابه‌جا نمی‌کند.
- هم‌ترازی آسان‌تر: وقتی هر سه پایه از یک طراحی‌اند، ارتفاع و مرکز آینه‌ها با هم می‌خوانند و تنظیم مسیر پرتو سریع‌تر انجام می‌شود.
- یک خرید به‌جای چند خرید: برای ساخت دستگاه یا بازسازی کامل اپتیک، همه پایه‌ها و هد همراه نازل در یک مرسوله می‌رسند و دنبال قطعات هم‌خوان نمی‌گردید.
راهنمای انتخاب؛ ست کامل یا قطعه تکی؟
اگر فقط یکی از قطعات آسیب دیده، مثلاً هد بر اثر ضربه شکسته یا یک پایه کج شده، لازم نیست کل ست را بخرید؛ هد لیزر CO2 حکاکی و برش یا پایه آینه دستگاه لیزر با تنظیم زاویه را جداگانه ببینید. ست کامل برای سه حالت مناسب است: وقتی دستگاه می‌سازید یا اپتیک دستگاهی را از صفر می‌بندید؛ وقتی همه پایه‌ها فرسوده‌اند و تنظیم هیچ‌کدام ماندگار نیست؛ و وقتی پایه‌های فعلی از طراحی‌های مختلف‌اند و ارتفاع و مرکز آینه‌هایشان با هم نمی‌خواند. آینه و لنز همراه ست نیستند. اگر آینه و لنز فعلی سالم‌اند و قطرشان با ست می‌خواند، می‌توانید همان‌ها را روی ست نو ببندید؛ قطر آینه و لنز فعلی را بخوانید و پیش از سفارش با کارشناسان تأیید کنید. برای آینه‌های نو، آینه لیزر سیلیکونی CO2 و برای لنز، لنز لیزر CO2 دستگاه برش و حکاکی را ببینید. پس از نصب، آینه‌ها را به ترتیب از آینه اول تا سوم تنظیم کنید.
قیمت ست کامل هد لیزر و پایه آینه CO2 و ثبت سفارش
قیمت ست کامل هد لیزر و پایه آینه CO2 مستقیم و بدون واسطه تعیین می‌شود و قیمت روز در همین صفحه درج می‌گردد. چون آینه و لنز همراه ست نیستند، اگر به آن‌ها نیاز دارید در همان سفارش ثبت کنید تا همه در یک مرسوله برسند و مسیر پرتو یک‌باره و با قطعات نو بسته شود. سفارش‌های ثبت‌شده در ساعات کاری همان روز ارسال می‌شوند. سایر قطعات هد در دسته‌ی هد لیزر در دسترس است.
سوالات متداول خرید ست کامل هد لیزر و پایه آینه CO2
ست کامل هد لیزر و پایه آینه شامل چه قطعاتی است؟

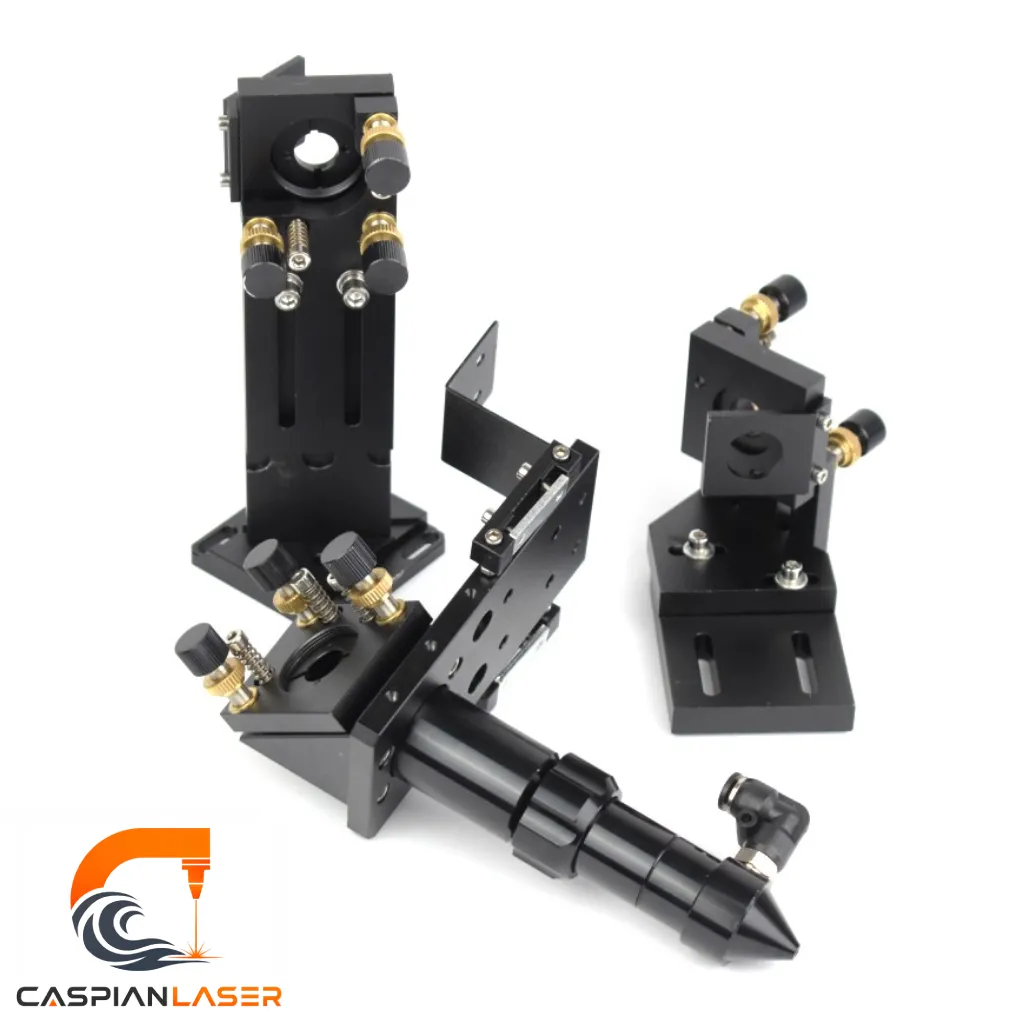

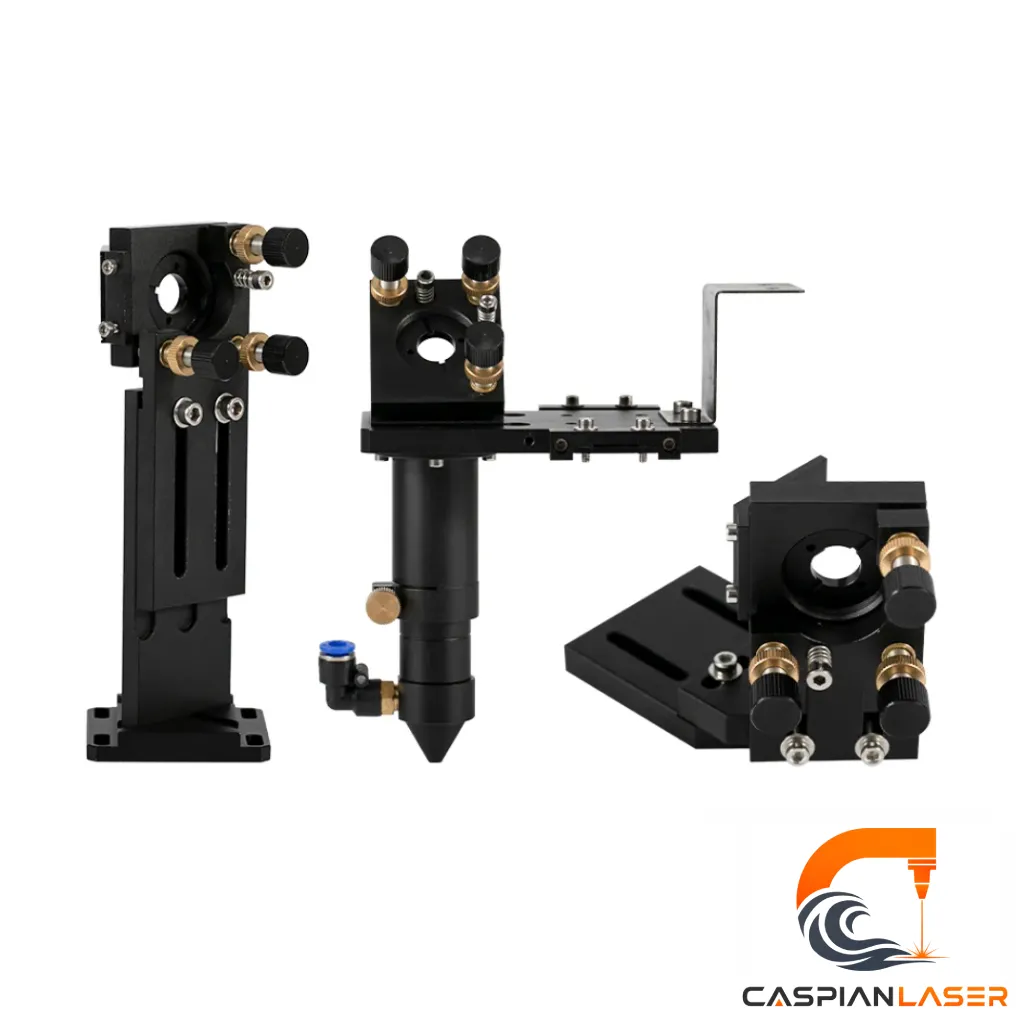

سه قطعه: پایه آینه اول که کنار تیوب نصب می‌شود، پایه آینه دوم که روی گنتری سوار است، و هد لیزر که پایه آینه سوم، لوله فوکوس و نازل با ورودی هوا را در یک مجموعه دارد. این سه قطعه کل مسیر پرتو از تیوب تا ورق را می‌سازند.
آیا آینه و لنز همراه ست است؟
خیر. آینه و لنز جداگانه عرضه می‌شوند و برای راه‌اندازی کامل به سه آینه و یک لنز نیاز دارید. اگر آینه و لنز فعلی سالم‌اند و قطرشان با ست می‌خواند، می‌توانید از همان‌ها استفاده کنید.
می‌توانم آینه و لنز فعلی را روی ست جدید ببندم؟
بله، به شرطی که قطرشان با ست بخواند و سالم باشند. آینه یا لنزی که کدر، خش‌دار یا سوخته است، حتی روی پایه نو هم توان را کم می‌کند؛ در این حالت آن را هم‌زمان با ست نو کنید. پیش از نصب، آینه‌ها و لنز را با الکل ایزوپروپیل و دستمال مخصوص اپتیک تمیز کنید.
از کجا بفهمم پایه‌های آینه باید تعویض شوند؟
نشانه‌ها: آینه‌ها هر چند روز از تنظیم خارج می‌شوند، دستگاه در یک گوشه میز می‌برد و در گوشه دیگر نمی‌برد، فنر پیچ‌های تنظیم شل است، رزوه پیچ‌ها هرز شده، یا بدنه پایه بر اثر ضربه کج شده است. اگر با هر بار تنظیم، مسیر پرتو پس از مدت کوتاهی دوباره به هم می‌ریزد، پایه‌ها فرسوده‌اند.
چرا دستگاه در یک گوشه میز می‌برد و در گوشه دیگر نمی‌برد؟
چون پرتو موازی ریل‌ها حرکت نمی‌کند. وقتی آینه دوم یا سوم دور یا نزدیک می‌شود، پرتو کج به آن‌ها می‌رسد؛ در یک نقطه به مرکز آینه می‌خورد و در نقطه دیگر به لبه آینه یا بدنه هد، و بخشی از توان از دست می‌رود. این مشکل با تنظیم دقیق آینه‌ها برطرف می‌شود، به شرطی که پایه‌ها سالم باشند و تنظیم را نگه دارند.
ست کامل بخرم یا فقط هد یا یک پایه را عوض کنم؟
اگر فقط یک قطعه آسیب دیده و بقیه سالم‌اند، همان قطعه را عوض کنید. ست کامل وقتی منطقی است که دستگاه می‌سازید، همه پایه‌ها فرسوده‌اند، یا پایه‌های فعلی از طراحی‌های مختلف‌اند و ارتفاع و مرکز آینه‌ها با هم نمی‌خواند.
آیا این ست با دستگاه من سازگار است؟
سازگاری به قطر آینه و لنز، ارتفاع خروجی پرتو تیوب و نحوه نصب روی گنتری و کالسکه بستگی دارد. قطر آینه و لنز فعلی، مدل دستگاه و عکس پایه‌ها و هد فعلی را برای کارشناسان بفرستید تا سازگاری پیش از سفارش تأیید شود.
بعد از نصب، آینه‌ها را چطور تنظیم کنم؟
به ترتیب از آینه اول شروع کنید. یک تکه چسب کاغذی جلوی دهانه آینه بگذارید، یک پالس کوتاه با توان کم بزنید و جای سوختگی را ببینید؛ با پیچ‌های تنظیم آن را به مرکز بیاورید. برای آینه دوم و سوم، این کار را در نزدیک‌ترین و دورترین نقطه محور تکرار کنید تا جای پالس در هر دو نقطه روی هم بیفتد. همیشه هنگام تست پالس، از عینک ایمنی مخصوص لیزر CO2 استفاده کنید.
ارتفاع پایه آینه اول را چطور تنظیم کنم؟
پایه آینه اول شیار کشویی دارد. ارتفاع آن را طوری تنظیم کنید که پرتو خروجی تیوب دقیقاً به مرکز آینه اول برسد. مرکز آینه‌های دوم و سوم هم باید در همان ارتفاع باشند تا پرتو در تمام مسیر افقی بماند.
لوله فوکوس هد چه کاربردی دارد؟
لوله فوکوس لنز را نگه می‌دارد و با بالا و پایین بردن آن، فاصله لنز تا سطح ورق تنظیم می‌شود. پس از تنظیم، پیچ کناری لوله را سفت کنید تا ارتفاع ثابت بماند. فاصله درست به فاصله کانونی لنز بستگی دارد.
هوای کمکی چطور به هد وصل می‌شود؟
روی نازل یک زانویی اتصال فشاری قرار دارد. شلنگ هوای پمپ را تا انتها داخل آن فشار دهید تا قفل شود. هوای کمکی از نازل روی نقطه برش دمیده می‌شود تا شعله و دود را دور کند و از لنز در برابر دود و ذرات محافظت کند.
آیا امکان مرجوعی ست وجود دارد؟
قطعات تا ۷ روز کاری امکان مرجوعی دارند. برای مرجوعی پیش از ارسال با کارشناسان هماهنگ کنید. برای اینکه از اول ست سازگار را دریافت کنید، پیش از سفارش قطر آینه و لنز فعلی و مدل دستگاه را اعلام کنید.
