منبع تغذیه ۳۶ ولت ۱۰ آمپر دستگاه لیزر؛ برق پرقدرت برای استپ درایورها
در بسیاری از دستگاه‌های لیزر CO2، استپ درایورهای محورها پاور جداگانه‌ای دارند که ولتاژش از پاور ۲۴ ولت برد بالاتر است؛ رایج‌ترین آن‌ها پاور ۳۶ ولت است. اگر این پاور ضعیف شود، مشکل مستقیم در حرکت محورها دیده می‌شود: موتورها در سرعت‌های بالا ضعیف می‌شوند و گام از دست می‌دهند، ابعاد برش با طرح نمی‌خواند، محور در شتاب‌گیری می‌لرزد یا صدای غرش می‌دهد، و گاهی درایورها خطا می‌دهند و موتور قفل نمی‌شود. منبع تغذیه ۳۶ ولت ۱۰ آمپر دستگاه لیزر با ظرفیت ۳۶۰ وات، ولتاژ پایدار ۳۶ ولت را به درایورها می‌رساند تا موتورها در تمام سرعت‌ها گشتاور کامل داشته باشند.
چرا درایورها با ۳۶ ولت بهتر کار می‌کنند و پاور چرا خراب می‌شود؟
سیم‌پیچ‌های استپ موتور خاصیت سلفی دارند و جریان در آن‌ها با تأخیر بالا می‌رود. در سرعت‌های پایین این تأخیر اهمیتی ندارد، اما در سرعت بالا که هر گام زمان بسیار کوتاهی دارد، جریان فرصت نمی‌کند به مقدار کامل برسد و گشتاور موتور افت می‌کند. ولتاژ تغذیه بالاتر، جریان را سریع‌تر در سیم‌پیچ بالا می‌برد؛ برای همین درایوری که با ۳۶ ولت تغذیه می‌شود، در سرعت‌های بالا گشتاور بیشتری از استپ موتور دو فاز دستگاه لیزر یا موتور سه فاز می‌گیرد تا درایوری که ۲۴ ولت دارد. پاور ۳۶ ولت به چند دلیل خراب می‌شود: کار طولانی با بار نزدیک به حداکثر ظرفیت، گرمای کابینت، گرد و غبار و دود برش که روی قطعات و دریچه‌ها می‌نشیند، فرسودگی خازن‌ها با گذشت زمان، و نوسان و نویز برق ورودی. این پاور با پاور ولتاژ بالای تیوب فرق دارد و فقط مدار حرکت را تغذیه می‌کند.

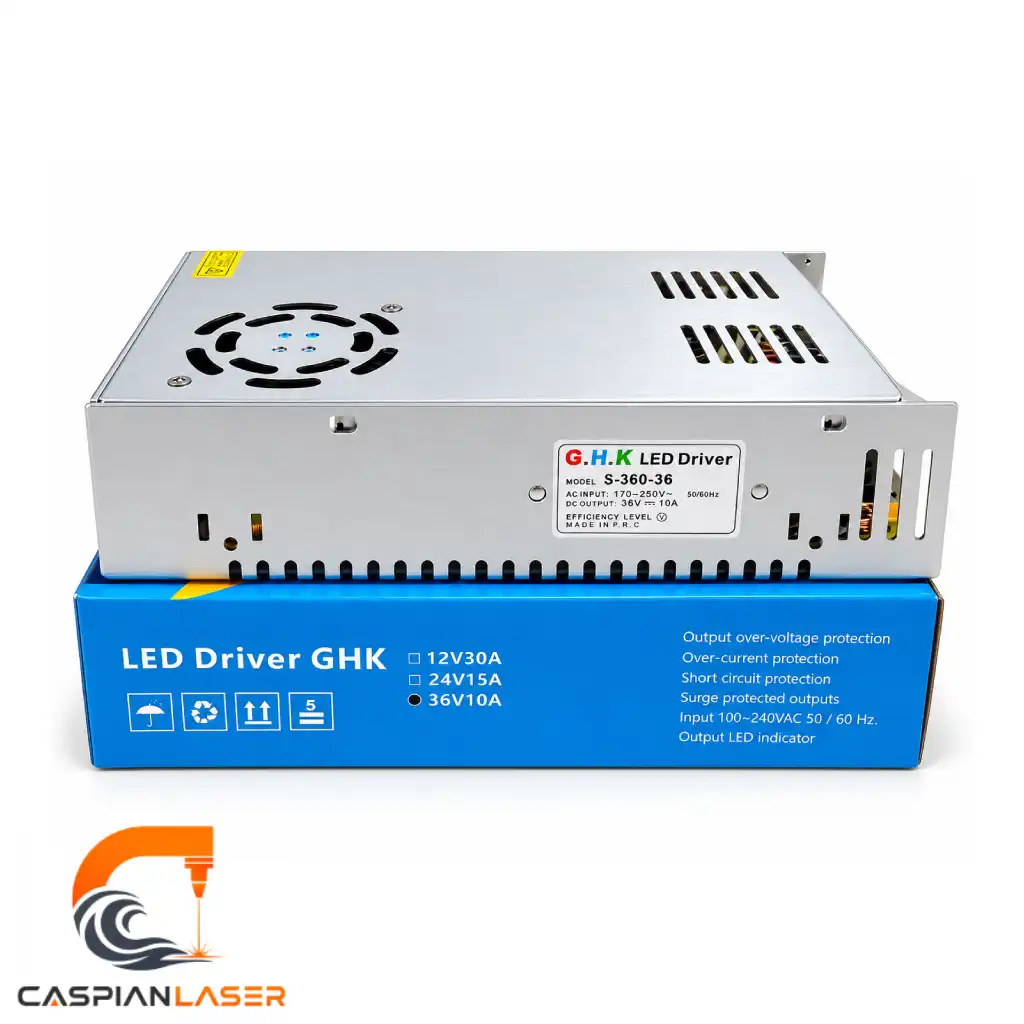

مشخصات فنی منبع تغذیه ۳۶ ولت ۱۰ آمپر دستگاه لیزر
| نوع | منبع تغذیه سوئیچینگ تک‌خروجی |
| ولتاژ خروجی | ۳۶ ولت DC |
| جریان خروجی | ۱۰ آمپر |
| توان خروجی | ۳۶۰ وات |
| ورودی | برق شهر ۲۲۰ ولت AC |
| نوع نصب | پیچی داخل کابینت دستگاه |
| کاربرد | تغذیه استپ درایورهای دستگاه‌های برش و حکاکی لیزر CO2 |
مزایای منبع تغذیه ۳۶ ولت برای کار روزانه شما
- گشتاور بیشتر در سرعت بالا: ولتاژ بالاتر یعنی موتورها در حکاکی و برش سریع هم قدرت کافی دارند و گام از دست نمی‌دهند.
- ابعاد دقیق در کارهای سریع: موتوری که گام از دست نمی‌دهد، شکل را دقیقاً مطابق طرح می‌برد و نقطه شروع و پایان روی هم می‌افتد.
- جدا بودن مدار حرکت از برد: وقتی درایورها پاور جداگانه دارند، کشش جریان موتورها در شتاب‌گیری ولتاژ برد را پایین نمی‌کشد و برد ریست نمی‌شود.
- کار خنک‌تر درایورها و موتورها: درایور با ولتاژ مناسب، جریان را بهینه به موتور می‌رساند و موتور در سرعت بالا نمی‌لرزد و غرش نمی‌کند.
راهنمای انتخاب؛ ولتاژ پاور فعلی درایورها را بخوانید
اول ولتاژ: روی برچسب پاوری که درایورها به آن وصل‌اند، ولتاژ خروجی را بخوانید. این پاور برای دستگاه‌هایی است که درایورهایشان از پاور ۳۶ ولت جداگانه تغذیه می‌شوند. اگر برد و درایورهای دستگاه شما هر دو از یک پاور ۲۴ ولت تغذیه می‌شوند، منبع تغذیه ۲۴ ولت ۲۰ آمپر دستگاه لیزر را ببینید. این پاور را به برد کنترلر وصل نکنید؛ رودا برای برد اصلی تغذیه ۲۴ ولت را پیشنهاد می‌کند و اتصال ۳۶ ولت را با اینکه ممکن است توصیه نمی‌کند. در این چیدمان، برد و پنل از پاور ۲۴ ولت جداگانه‌ای تغذیه می‌شوند که جریان کمی می‌کشد و منبع تغذیه ۲۴ ولت ۵ آمپر دستگاه لیزر برای آن کافی است. دوم سازگاری درایور: ولتاژ تغذیه درایور باید در بازه مجاز آن باشد. استپ درایور دو فاز دستگاه لیزر و استپ درایور سه فاز دستگاه لیزر هر دو با ۲۰ تا ۵۰ ولت DC کار می‌کنند و ۳۶ ولت در این بازه است. اگر درایور دیگری دارید، بازه ولتاژ را روی بدنه آن بخوانید. سوم جریان: جریان پاور جدید باید برابر یا بیشتر از پاور فعلی درایورها باشد. پاور را جایی نصب کنید که دریچه‌هایش باز باشد و هوا جریان داشته باشد.
قیمت منبع تغذیه ۳۶ ولت ۱۰ آمپر دستگاه لیزر و ثبت سفارش
قیمت منبع تغذیه ۳۶ ولت ۱۰ آمپر مستقیم و بدون واسطه تعیین می‌شود و قیمت روز در همین صفحه درج می‌گردد. اگر از ولتاژ یا جریان پاور فعلی درایورها مطمئن نیستید، پیش از ثبت سفارش عکس برچسب آن را برای کارشناسان بفرستید. سفارش‌های ثبت‌شده در ساعات کاری همان روز ارسال می‌شوند و قطعات مختلف در یک مرسوله دریافت می‌گردند. سایر منابع تغذیه، از جمله پاورهای ولتاژ بالای تیوب، در دسته‌ی پاور (منبع تغذیه) دستگاه لیزر در دسترس است.
سوالات متداول خرید منبع تغذیه ۳۶ ولت ۱۰ آمپر دستگاه لیزر
منبع تغذیه ۳۶ ولت در دستگاه لیزر چه کاری انجام می‌دهد؟
برق ۲۲۰ ولت شهر را به برق مستقیم ۳۶ ولت تبدیل می‌کند و استپ درایورهای محورها را تغذیه می‌کند. درایورها این برق را به‌صورت پالس‌های کنترل‌شده به استپ موتورها می‌رسانند. اگر این پاور خاموش یا ضعیف شود، محورها حرکت نمی‌کنند یا در سرعت بالا گام از دست می‌دهند.
فرق پاور ۳۶ ولت با پاور ۲۴ ولت دستگاه لیزر چیست؟
پاور ۲۴ ولت برد کنترلر و پنل را تغذیه می‌کند و در برخی دستگاه‌ها درایورها را هم. پاور ۳۶ ولت معمولاً فقط برای درایورهاست و ولتاژ بالاترش به موتورها اجازه می‌دهد در سرعت بالا گشتاور بیشتری داشته باشند. این دو جای یکدیگر استفاده نمی‌شوند؛ هر کدام را با پاوری با همان ولتاژ عوض کنید.
آیا می‌توانم درایورهایی را که با ۲۴ ولت کار می‌کنند به ۳۶ ولت وصل کنم؟
اگر بازه ولتاژ مجاز درایور ۳۶ ولت را پوشش بدهد، بله؛ و معمولاً گشتاور موتور در سرعت بالا بهتر می‌شود. استپ درایورهای دو فاز و سه فاز سایت با ۲۰ تا ۵۰ ولت کار می‌کنند. پیش از این کار، بازه ولتاژ روی بدنه درایور را بخوانید؛ درایوری که حداکثر ولتاژش کمتر از ۳۶ ولت است با این پاور می‌سوزد.
آیا می‌توانم برد کنترلر را هم با این پاور تغذیه کنم؟
توصیه نمی‌شود. رودا برای برد اصلی کنترلرهایش منبع ۲۴ ولت را پیشنهاد می‌کند و تغذیه با ۳۶ ولت را با اینکه ممکن است توصیه نمی‌کند. برد را با پاور ۲۴ ولت و درایورها را با پاور ۳۶ ولت تغذیه کنید.
از کجا بفهمم پاور ۳۶ ولت خراب شده است؟
نشانه‌های رایج: موتورها ضعیف شده‌اند و در سرعت بالا گام از دست می‌دهند، محورها در شتاب‌گیری می‌لرزند یا غرش می‌کنند، درایورها خطا می‌دهند، و خود پاور داغ می‌کند یا صدای غیرعادی دارد. برای اطمینان، ولتاژ خروجی را با مولتی‌متر بخوانید؛ اگر هنگام حرکت محورها به‌طور محسوسی کمتر از ۳۶ ولت است یا نوسان دارد، پاور باید تعویض شود.
۱۰ آمپر برای درایورهای دستگاه من کافی است؟
جریان پاور فعلی درایورها را از برچسب آن بخوانید؛ اگر ۱۰ آمپر یا کمتر است، این پاور کافی است. عدد ۱۰ آمپر حداکثر توانایی پاور است و درایورها فقط به اندازه نیازشان جریان می‌کشند. اگر دستگاه شما محور یا روتاری اضافه دارد و از درایورهای پرجریان استفاده می‌کند، جریان پاور فعلی را با کارشناسان چک کنید.
آیا ولتاژ بالاتر موتورها را داغ‌تر می‌کند؟
خیر. جریان موتور را تنظیم درایور تعیین می‌کند، نه ولتاژ پاور. درایور جریان را در همان مقداری که روی آن تنظیم شده محدود نگه می‌دارد؛ ولتاژ بالاتر فقط باعث می‌شود جریان سریع‌تر در سیم‌پیچ‌ها بالا برود و موتور در سرعت بالا گشتاور بیشتری داشته باشد.
سیم‌کشی منبع تغذیه ۳۶ ولت چطور است؟

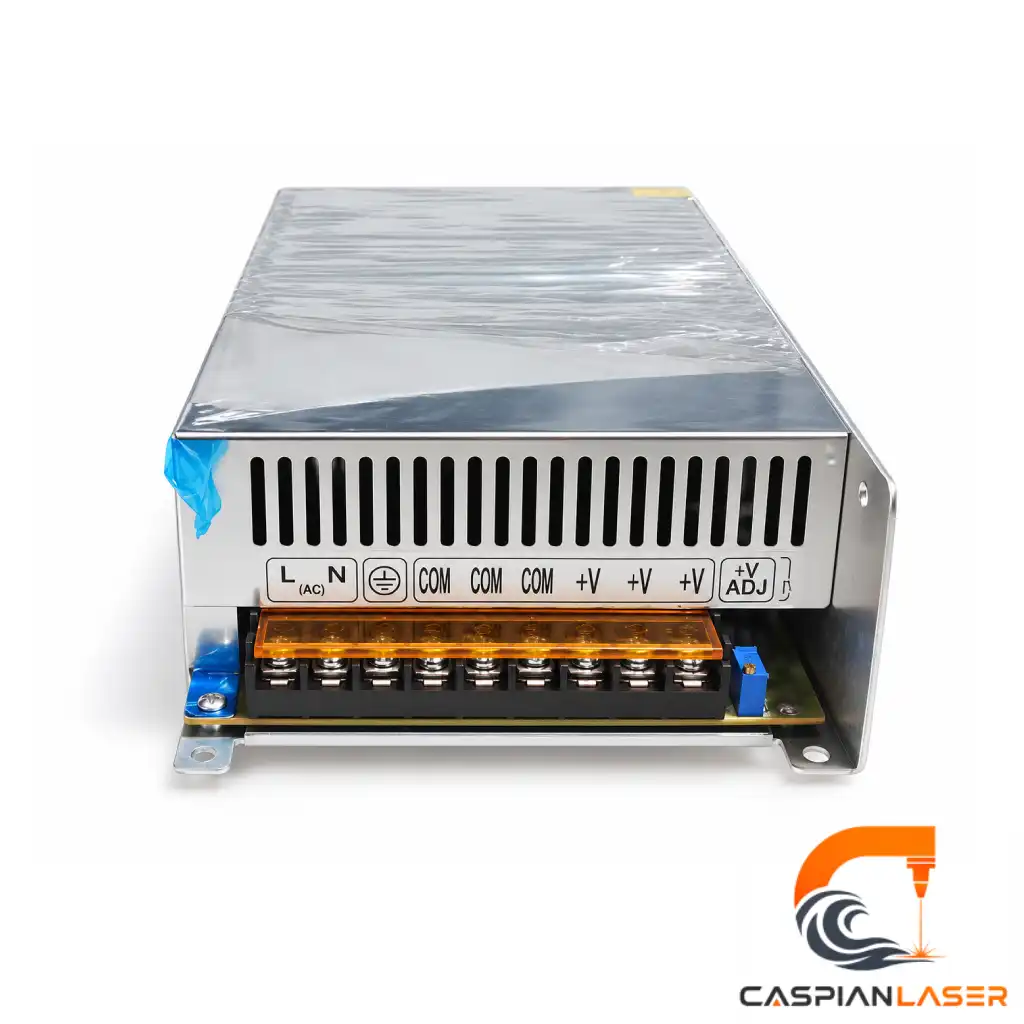

روی ترمینال پاور، ورودی‌ها با L (فاز)، N (نول) و علامت ارت مشخص شده‌اند و خروجی‌ها با V+ (مثبت) و V- یا COM (منفی). خروجی مثبت به ورودی تغذیه مثبت درایورها و خروجی منفی به ورودی منفی آن‌ها می‌رود. پیش از باز کردن سیم‌ها از پاور قدیمی عکس بگیرید و ارت پاور را حتماً وصل کنید.
اگر پاور کلید انتخاب ولتاژ داشت، روی چه حالتی باشد؟
در ایران برق شهر ۲۲۰ ولت است، پس کلید باید روی حالت ۲۲۰ ولت باشد. این کار را پیش از اولین روشن کردن بررسی کنید. اگر کلید روی ۱۱۰ ولت باشد و پاور به برق ۲۲۰ ولت وصل شود، پاور آسیب جدی می‌بیند.
چرا پاور ۳۶ ولت داغ می‌کند؟
کمی گرم شدن هنگام کار طبیعی است. داغ شدن بیش از حد معمولاً سه دلیل دارد: باری بیشتر از ظرفیت پاور، بسته بودن دریچه‌ها با گرد و غبار و دود برش، یا نصب در گوشه‌ای از کابینت که هوا جریان ندارد. پاور را جایی نصب کنید که دریچه‌هایش باز باشد و دوره‌ای غبار آن را تمیز کنید، البته فقط وقتی برق قطع است.
آیا می‌توانم پاور ۳۶ ولت را خودم تعویض کنم؟
اگر با سیم‌کشی برق آشنایی دارید، بله. برق دستگاه را کامل قطع کنید، از سیم‌کشی پاور قدیمی عکس بگیرید، پاور جدید را با پیچ ببندید و سیم‌ها را مطابق عکس وصل کنید. پیش از وصل کردن خروجی به درایورها، ولتاژ خروجی را با مولتی‌متر بخوانید. اگر مطمئن نیستید، کار را به برق‌کار بسپارید.
آیا امکان مرجوعی منبع تغذیه وجود دارد؟
قطعات تا ۷ روز کاری امکان مرجوعی دارند. برای مرجوعی پیش از ارسال با کارشناسان هماهنگ کنید. برای اینکه از اول قطعه درست را دریافت کنید، پیش از سفارش ولتاژ و جریان روی برچسب پاور فعلی را با مشخصات این مدل مقایسه کنید.
