منبع تغذیه ۲۴ ولت ۵ آمپر دستگاه لیزر؛ برق پایدار برای برد کنترلر و پنل

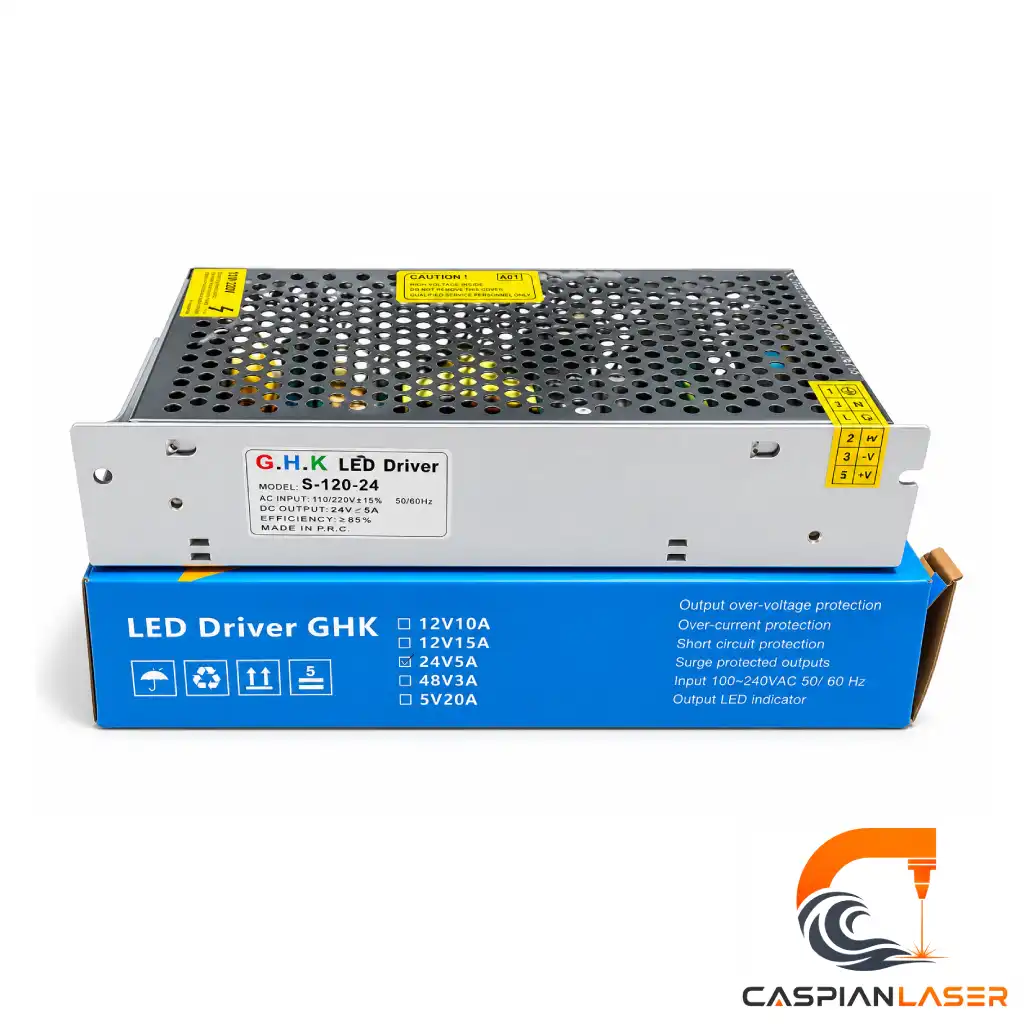

برد کنترلر، مغز دستگاه لیزر است و پاور ۲۴ ولت، قلب آن. در دستگاه‌هایی که استپ درایورها پاور جداگانه دارند، یک پاور ۲۴ ولت کم‌جریان فقط برد کنترلر و پنل را تغذیه می‌کند. اگر این پاور ضعیف شود، نشانه‌هایش این‌ها است: پنل روشن نمی‌شود یا صفحه‌اش چشمک می‌زند، برد بدون دلیل ریست می‌شود یا فایل را نیمه‌کاره رها می‌کند، ارتباط USB یا شبکه قطع و وصل می‌شود، یا برد اصلاً بالا نمی‌آید. منبع تغذیه ۲۴ ولت ۵ آمپر دستگاه لیزر G.H.K مدل S-120-24 با ظرفیت ۱۲۰ وات، ولتاژ ۲۴ ولت پایدار را به برد و پنل می‌رساند و با حفاظت‌های داخلی، برد را در برابر اتصال کوتاه و اضافه ولتاژ ایمن نگه می‌دارد.
پاور ۲۴ ولت برد چگونه کار می‌کند و چرا خراب می‌شود؟
این منبع تغذیه از نوع سوئیچینگ است: برق متناوب ۲۲۰ ولت را می‌گیرد و به برق مستقیم ۲۴ ولت با ولتاژ ثابت تبدیل می‌کند. خروجی آن به ورودی تغذیه برد اصلی می‌رود و برد، پنل و سیگنال‌های کنترلی را از همین برق راه می‌اندازد. رودا برای برد اصلی کنترلرهایش منبع ۲۴ ولت با جریان حدود ۲ آمپر را پیشنهاد می‌کند؛ ظرفیت ۵ آمپر این پاور، بیش از دو برابر این مقدار است و برای پنل و مصرف‌کننده‌های جانبی کم‌مصرف ۲۴ ولت هم جا دارد. پاور ۲۴ ولت به چند دلیل خراب می‌شود: گرمای کابینت و گرد و غبار و دود برش که روی قطعات می‌نشیند، فرسودگی خازن‌ها با گذشت زمان، نوسان و نویز برق ورودی، و اتصال مصرف‌کننده‌های اضافه‌ای که بیش از ظرفیت پاور جریان می‌کشند. این پاور با پاور ولتاژ بالای تیوب فرق دارد و جای یکدیگر استفاده نمی‌شوند.
مشخصات فنی منبع تغذیه ۲۴ ولت ۵ آمپر دستگاه لیزر
| برند | G.H.K |
| مدل | S-120-24 |
| نوع | منبع تغذیه سوئیچینگ تک‌خروجی با ولتاژ ثابت |
| ولتاژ خروجی | ۲۴ ولت DC |
| جریان خروجی | ۵ آمپر |
| توان خروجی | ۱۲۰ وات |
| ولتاژ ورودی | ۱۱۰ یا ۲۲۰ ولت AC (با تلرانس ۱۵ درصد)، ۵۰ و ۶۰ هرتز |
| راندمان | ۸۵ درصد و بالاتر |
| حفاظت‌ها | اتصال کوتاه، اضافه جریان و اضافه ولتاژ خروجی |
| نشانگر | چراغ LED وضعیت خروجی |
| کاربرد | تغذیه برد کنترلر و پنل دستگاه‌های برش و حکاکی لیزر CO2 |
مزایای منبع تغذیه ۲۴ ولت ۵ آمپر برای کار روزانه شما
- برد بدون ریست و هنگ: ولتاژ ثابت ۲۴ ولت یعنی برد وسط کار خاموش و روشن نمی‌شود و فایل نیمه‌کاره نمی‌ماند.
- حفاظت از برد گران‌قیمت: حفاظت اتصال کوتاه و اضافه ولتاژ خروجی، در صورت بروز ایراد، برق را پیش از رسیدن آسیب به برد قطع می‌کند.
- ظرفیت بیش از نیاز برد: ۵ آمپر بیش از دو برابر جریان پیشنهادی رودا برای برد اصلی است؛ پاور زیر بار سنگین کار نمی‌کند و خنک‌تر می‌ماند.
- عیب‌یابی سریع با چراغ LED: چراغ خروجی روشن نشان می‌دهد پاور سالم است؛ اگر برد روشن نمی‌شود و چراغ روشن است، ایراد جای دیگری است.
راهنمای انتخاب؛ پاور ۵ آمپر یا ۲۰ آمپر؟
اول ببینید پاور ۲۴ ولت فعلی دستگاه چه چیزهایی را تغذیه می‌کند. اگر فقط برد کنترلر و پنل به آن وصل‌اند و درایورها پاور جداگانه دارند، این پاور ۵ آمپری کافی است. در این چیدمان، درایورها معمولاً با منبع تغذیه ۳۶ ولت ۱۰ آمپر دستگاه لیزر تغذیه می‌شوند. اما اگر استپ درایورها هم از همان پاور ۲۴ ولت برق می‌گیرند، ۵ آمپر کم است و هنگام شتاب‌گیری موتورها ولتاژ افت می‌کند؛ برای این دستگاه‌ها منبع تغذیه ۲۴ ولت ۲۰ آمپر دستگاه لیزر را ببینید. دوم جریان: جریان پاور جدید باید برابر یا بیشتر از پاور فعلی باشد؛ عدد آن روی برچسب پاور فعلی نوشته شده است. رودا برای برد کنترلرهایی مثل مین برد و پنل RDC 6445 دستگاه لیزر منبع ۲۴ ولت با جریان حدود ۲ آمپر را پیشنهاد می‌کند. سوم نصب: اگر پاور کلید انتخاب ولتاژ ورودی دارد، پیش از اولین روشن کردن آن را روی ۲۲۰ ولت بگذارید. پاور را جایی نصب کنید که سوراخ‌های بدنه‌اش باز باشد و هوا جریان داشته باشد.
قیمت منبع تغذیه ۲۴ ولت ۵ آمپر دستگاه لیزر و ثبت سفارش
قیمت منبع تغذیه ۲۴ ولت ۵ آمپر G.H.K مستقیم و بدون واسطه تعیین می‌شود و قیمت روز در همین صفحه درج می‌گردد. اگر مطمئن نیستید پاور فعلی فقط برد را تغذیه می‌کند یا درایورها را هم، پیش از ثبت سفارش عکس سیم‌کشی و برچسب پاور را برای کارشناسان بفرستید. سفارش‌های ثبت‌شده در ساعات کاری همان روز ارسال می‌شوند و قطعات مختلف در یک مرسوله دریافت می‌گردند. سایر منابع تغذیه، از جمله پاورهای ولتاژ بالای تیوب، در دسته‌ی پاور (منبع تغذیه) دستگاه لیزر در دسترس است.
سوالات متداول خرید منبع تغذیه ۲۴ ولت ۵ آمپر دستگاه لیزر
منبع تغذیه ۲۴ ولت ۵ آمپر در دستگاه لیزر چه کاری انجام می‌دهد؟
برق ۲۲۰ ولت شهر را به برق مستقیم ۲۴ ولت تبدیل می‌کند و برد کنترلر و پنل را تغذیه می‌کند. در دستگاه‌هایی که درایورها پاور جداگانه دارند، این پاور فقط مدار کنترل را راه می‌اندازد. اگر خاموش یا ضعیف شود، پنل روشن نمی‌شود یا برد مدام ریست می‌شود.
فرق پاور ۲۴ ولت ۵ آمپر با ۲۰ آمپر چیست؟
ولتاژ هر دو ۲۴ ولت است و فرق در ظرفیت جریان است. پاور ۵ آمپر برای تغذیه برد و پنل به‌تنهایی کافی است. پاور ۲۰ آمپر برای دستگاه‌هایی است که برد و استپ درایورها هر دو از یک پاور ۲۴ ولت تغذیه می‌شوند و موتورها در شتاب‌گیری جریان زیادی می‌کشند.
آیا می‌توانم درایورها را هم به این پاور وصل کنم؟
توصیه نمی‌شود. استپ درایورها هنگام حرکت و شتاب‌گیری موتورها جریان زیادی می‌کشند و ۵ آمپر برای برد به‌همراه درایورها کم است؛ ولتاژ افت می‌کند و برد ریست می‌شود. اگر دستگاه شما برد و درایورها را از یک پاور تغذیه می‌کند، پاور ۲۴ ولت ۲۰ آمپر را انتخاب کنید.
روی برچسب نوشته LED Driver؛ برای دستگاه لیزر مناسب است؟
بله. LED Driver نام تجاری این سری از پاورهاست. خروجی آن ولتاژ ثابت ۲۴ ولت DC است، دقیقاً همان چیزی که برد کنترلر نیاز دارد. ملاک انتخاب ولتاژ و جریان خروجی است، نه نامی که روی برچسب چاپ شده است.
از کجا بفهمم پاور ۲۴ ولت برد خراب شده است؟
نشانه‌های رایج: پنل روشن نمی‌شود یا چشمک می‌زند، برد بدون دلیل ریست می‌شود، ارتباط USB قطع و وصل می‌شود، و چراغ خروجی پاور خاموش است یا سوسو می‌زند. برای اطمینان، ولتاژ خروجی را با مولتی‌متر بخوانید؛ اگر به‌طور محسوسی کمتر از ۲۴ ولت است یا نوسان دارد، پاور باید تعویض شود.
چراغ پاور روشن است ولی برد روشن نمی‌شود؛ ایراد از کجاست؟
چراغ LED روشن یعنی پاور خروجی دارد. ولتاژ ترمینال‌های خروجی را با مولتی‌متر بخوانید؛ اگر ۲۴ ولت است، سیم‌ها و ترمینال ورودی برد را بررسی کنید که شل یا سوخته نباشند. اگر سیم‌کشی سالم است و برد با ولتاژ درست هم روشن نمی‌شود، ایراد از خود برد است.
آیا جریان ۵ آمپر برای برد زیاد نیست؟
نه. عدد ۵ آمپر حداکثر توانایی پاور است و برد فقط به اندازه نیازش جریان می‌کشد. پاوری که ظرفیتش از نیاز برد بیشتر است، خنک‌تر کار می‌کند و عمر بیشتری دارد. فقط ولتاژ است که باید دقیقاً ۲۴ ولت باشد.
حفاظت‌های این پاور چه کاری انجام می‌دهند؟
حفاظت اتصال کوتاه و اضافه جریان، اگر سیم‌های خروجی به هم برسند یا مصرف‌کننده بیش از ظرفیت جریان بکشد، خروجی را محدود یا قطع می‌کند. حفاظت اضافه ولتاژ خروجی هم نمی‌گذارد در صورت خرابی داخلی، ولتاژ بالاتر از حد به برد برسد. این حفاظت‌ها پاور و برد را در برابر آسیب جدی ایمن نگه می‌دارند.
سیم‌کشی منبع تغذیه ۲۴ ولت چطور است؟
روی ترمینال پاور، ورودی‌ها با L (فاز)، N (نول) و علامت ارت مشخص شده‌اند و خروجی‌ها با +V (مثبت ۲۴ ولت) و -V (منفی). پیش از باز کردن سیم‌ها از پاور قدیمی عکس بگیرید و سیم‌ها را مطابق آن ببندید. ارت پاور را حتماً وصل کنید و پیش از هر کاری برق دستگاه را کامل قطع کنید.
اگر پاور کلید انتخاب ولتاژ داشت، روی چه حالتی باشد؟
در ایران برق شهر ۲۲۰ ولت است، پس کلید باید روی حالت ۲۲۰ ولت باشد. این کار را پیش از اولین روشن کردن بررسی کنید. اگر کلید روی ۱۱۰ ولت باشد و پاور به برق ۲۲۰ ولت وصل شود، پاور آسیب جدی می‌بیند.
آیا می‌توانم پاور ۲۴ ولت برد را خودم تعویض کنم؟
اگر با سیم‌کشی برق آشنایی دارید، بله. برق دستگاه را کامل قطع کنید، از سیم‌کشی پاور قدیمی عکس بگیرید، پاور جدید را با پیچ ببندید و سیم‌ها را مطابق عکس وصل کنید. پیش از وصل کردن خروجی به برد، ولتاژ خروجی را با مولتی‌متر بخوانید تا از ۲۴ ولت بودن آن مطمئن شوید. اگر مطمئن نیستید، کار را به برق‌کار بسپارید.
آیا امکان مرجوعی منبع تغذیه وجود دارد؟
قطعات تا ۷ روز کاری امکان مرجوعی دارند. برای مرجوعی پیش از ارسال با کارشناسان هماهنگ کنید. برای اینکه از اول قطعه درست را دریافت کنید، پیش از سفارش ولتاژ و جریان روی برچسب پاور فعلی را با مشخصات این مدل مقایسه کنید.
