منبع تغذیه ۲۴ ولت ۲۰ آمپر دستگاه لیزر؛ برق پایدار برای برد و موتورها

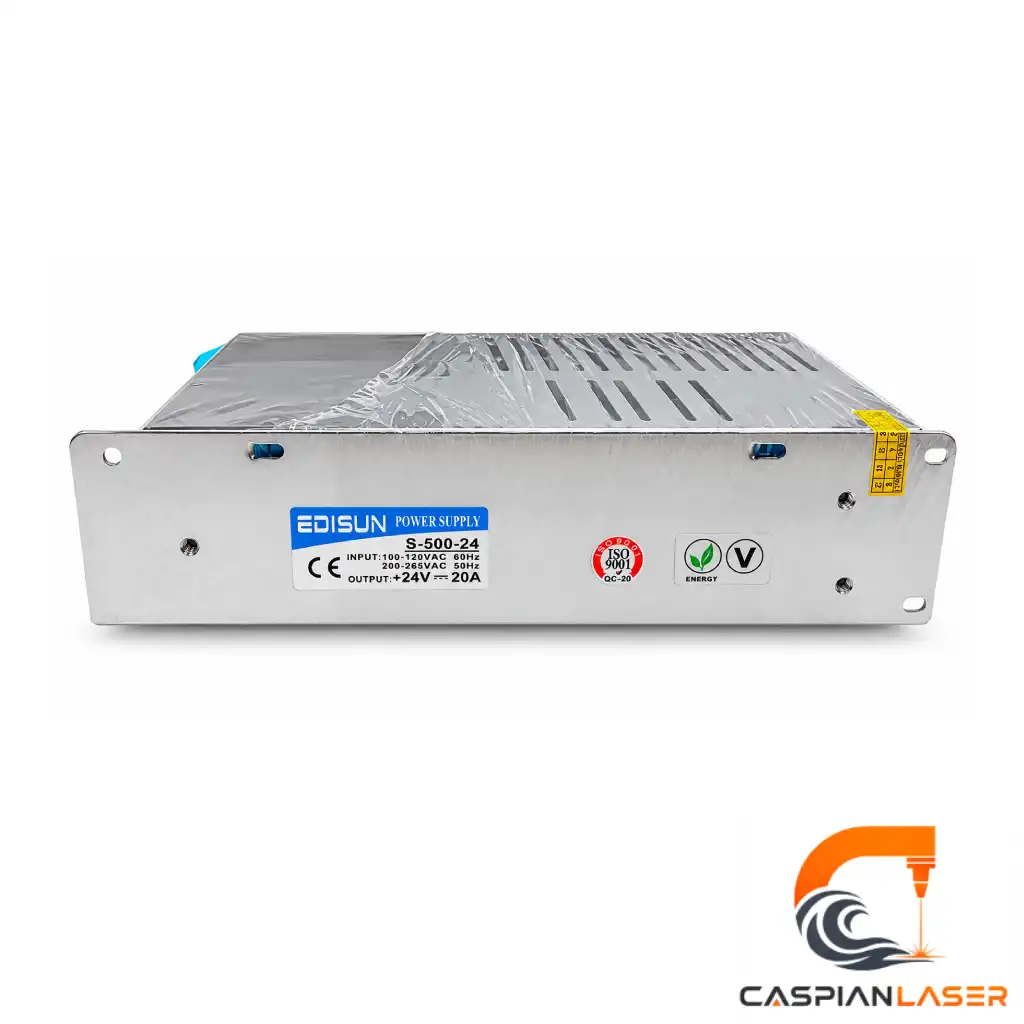

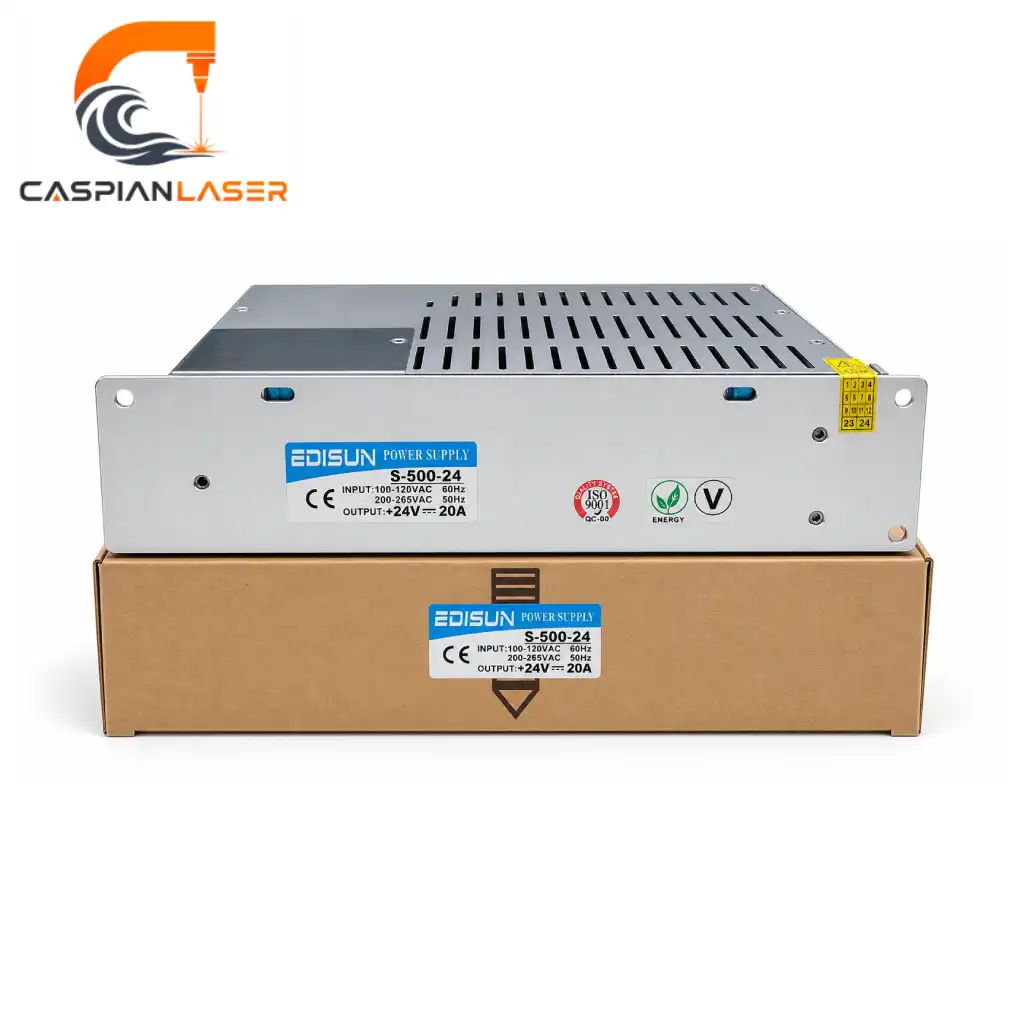

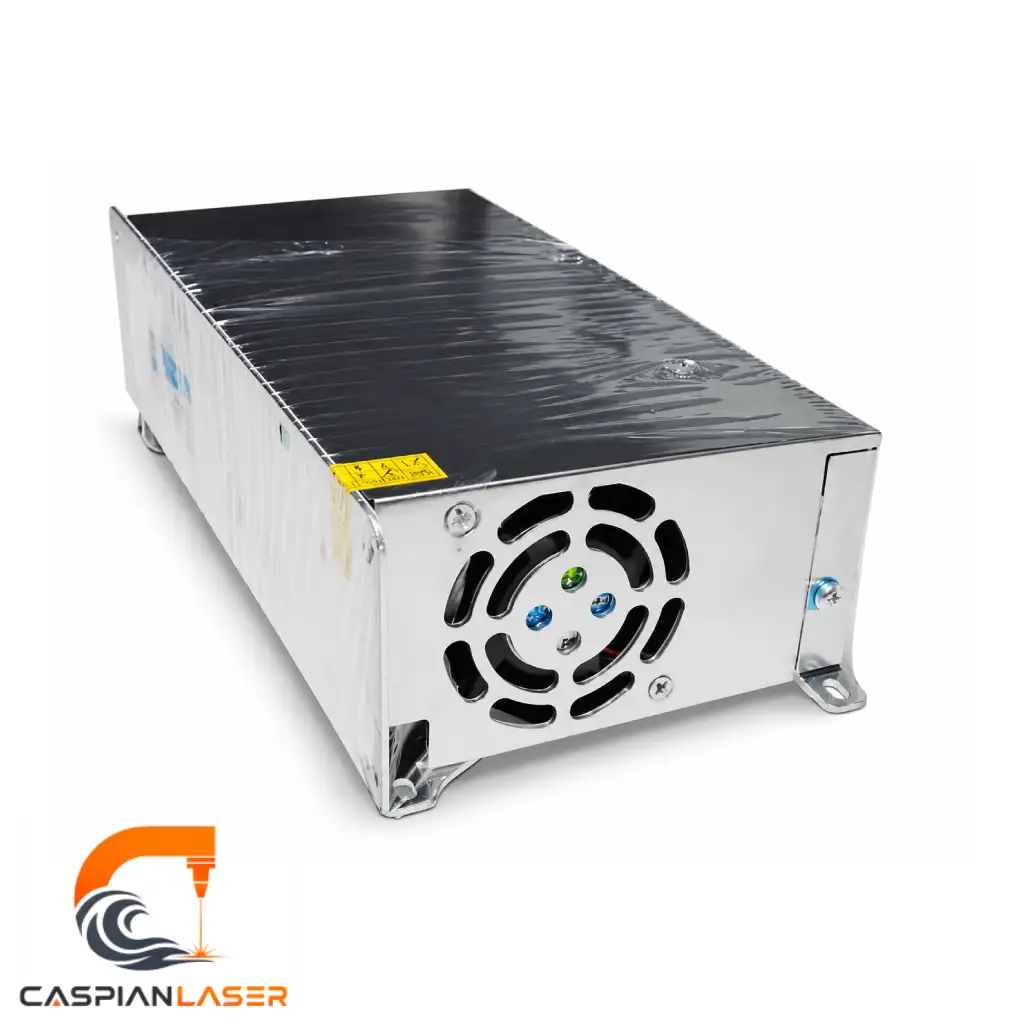

در دستگاه لیزر CO2 دو نوع منبع تغذیه کار می‌کند. یکی پاور ولتاژ بالا که تیوب را روشن می‌کند؛ دیگری منبع تغذیه ۲۴ ولت که برد کنترلر، پنل و در بسیاری از دستگاه‌ها استپ درایورهای محورها را تغذیه می‌کند. اگر این منبع ۲۴ ولت ضعیف شود، نشانه‌هایش این‌ها است: پنل روشن نمی‌شود یا صفحه‌اش چشمک می‌زند، برد هنگام حرکت سریع محورها ریست می‌شود، موتورها ضعیف شده‌اند و در شتاب‌گیری گام از دست می‌دهند، یا خود پاور داغ می‌کند و صدای غیرعادی دارد. منبع تغذیه ۲۴ ولت ۲۰ آمپر دستگاه لیزر ادیسان مدل S-500-24 با ظرفیت ۴۸۰ وات، ولتاژ ۲۴ ولت را حتی وقتی همه موتورها هم‌زمان حرکت می‌کنند پایدار نگه می‌دارد.
منبع تغذیه ۲۴ ولت چگونه کار می‌کند و چرا خراب می‌شود؟
این منبع تغذیه از نوع سوئیچینگ است: برق متناوب ۲۲۰ ولت را می‌گیرد و به برق مستقیم ۲۴ ولت تبدیل می‌کند. خروجی آن به برد کنترلر و پنل می‌رود و در بیشتر دستگاه‌ها، استپ درایورهای محور X و Y و گاهی محور Z و روتاری هم از همین خروجی تغذیه می‌شوند. هر بار که موتورها شتاب می‌گیرند، جریان کشیده‌شده از پاور ناگهان بالا می‌رود. پاوری که ظرفیتش کم است یا ضعیف شده، در همین لحظه ولتاژش افت می‌کند و همین افت باعث ریست برد یا ضعف موتورها می‌شود. پاور ۲۴ ولت به چند دلیل خراب می‌شود: کار مداوم با باری نزدیک به حداکثر ظرفیت، گرمای کابینت و گرد و غبار و دود که روی قطعات و دریچه‌ها می‌نشیند و خنک‌کاری را مختل می‌کند، فرسودگی خازن‌ها با گذشت زمان، و نوسان و نویز برق ورودی. این منبع تغذیه با پاور ولتاژ بالای تیوب فرق دارد و جای یکدیگر استفاده نمی‌شوند.
مشخصات فنی منبع تغذیه ۲۴ ولت ۲۰ آمپر دستگاه لیزر
| برند | ادیسان (EDISUN) |
| مدل | S-500-24 |
| نوع | منبع تغذیه سوئیچینگ تک‌خروجی |
| ولتاژ خروجی | ۲۴ ولت DC |
| جریان خروجی | ۲۰ آمپر |
| توان خروجی | ۴۸۰ وات |
| ولتاژ ورودی | ۲۰۰ تا ۲۶۵ ولت AC (۵۰ هرتز) یا ۱۰۰ تا ۱۲۰ ولت AC (۶۰ هرتز)؛ با کلید انتخاب ولتاژ |
| نوع نصب | پیچی داخل کابینت دستگاه |
| کاربرد | تغذیه برد کنترلر، پنل و استپ درایورهای دستگاه‌های برش و حکاکی لیزر CO2 |
مزایای منبع تغذیه ۲۴ ولت ۲۰ آمپر برای کار روزانه شما
- بدون ریست در حرکت‌های سریع: ظرفیت ۲۰ آمپر یعنی هنگام شتاب‌گیری هم‌زمان موتورها، ولتاژ افت نمی‌کند و برد وسط کار خاموش و روشن نمی‌شود.
- یک پاور برای برد و درایورها: ۴۸۰ وات توان، برای تغذیه هم‌زمان برد کنترلر و چند استپ درایور جای کافی دارد و به پاور جداگانه نیاز نیست.
- موتورهای قوی و بدون پرش: درایوری که ولتاژ پایدار می‌گیرد، جریان کامل را به موتور می‌دهد و محور در سرعت بالا گام از دست نمی‌دهد.
- کار خنک‌تر و عمر بیشتر: پاوری که دور از حداکثر ظرفیتش کار می‌کند کمتر داغ می‌کند و قطعاتش دیرتر فرسوده می‌شوند.
راهنمای انتخاب؛ ولتاژ و جریان پاور فعلی را بخوانید
اول ولتاژ: روی برچسب پاور فعلی دستگاه، ولتاژ خروجی را بخوانید. این منبع تغذیه برای دستگاه‌هایی است که برد و درایورهایشان با ۲۴ ولت کار می‌کنند. برخی دستگاه‌ها برای درایورها پاور جداگانه با ولتاژ بالاتر دارند؛ در این حالت پاور درایورها را با ولتاژ برابر با ولتاژ فعلی تعویض کنید، نه ۲۴ ولت. برای درایورهایی که با ۳۶ ولت تغذیه می‌شوند، منبع تغذیه ۳۶ ولت ۱۰ آمپر دستگاه لیزر را ببینید. برای نمونه، رودا برای تغذیه برد اصلی کنترلرهایی مثل مین برد و پنل RDC 6442 دستگاه لیزر منبع ۲۴ ولت را پیشنهاد می‌کند. دوم جریان: جریان پاور جدید باید برابر یا بیشتر از پاور فعلی باشد. ۲۰ آمپر برای دستگاه‌هایی که برد و درایورها از یک پاور تغذیه می‌شوند جای کافی دارد. اما اگر درایورها پاور جداگانه دارند و پاور ۲۴ ولت فقط برد و پنل را تغذیه می‌کند، ۲۰ آمپر لازم نیست و منبع تغذیه ۲۴ ولت ۵ آمپر دستگاه لیزر برای این کار کافی است. استپ درایور دو فاز دستگاه لیزر و استپ درایور سه فاز دستگاه لیزر هر دو با ولتاژ ۲۰ تا ۵۰ ولت DC کار می‌کنند و با خروجی ۲۴ ولت این پاور سازگارند. سوم نصب: پیش از اولین روشن کردن، کلید انتخاب ولتاژ ورودی را روی ۲۲۰ ولت بگذارید. پاور را جایی نصب کنید که دریچه‌هایش باز باشد و هوا جریان داشته باشد. برای کاهش نویز برق ورودی که به برد و درایورها می‌رسد، نویز گیر دستگاه لیزر را پیش از منبع تغذیه‌ها نصب کنید.
قیمت منبع تغذیه ۲۴ ولت ۲۰ آمپر دستگاه لیزر و ثبت سفارش
قیمت منبع تغذیه ۲۴ ولت ادیسان S-500-24 مستقیم و بدون واسطه تعیین می‌شود و قیمت روز در همین صفحه درج می‌گردد. اگر از ولتاژ یا جریان پاور فعلی دستگاه مطمئن نیستید، پیش از ثبت سفارش عکس برچسب آن را برای کارشناسان بفرستید. سفارش‌های ثبت‌شده در ساعات کاری همان روز ارسال می‌شوند و قطعات مختلف در یک مرسوله دریافت می‌گردند. سایر منابع تغذیه، از جمله پاورهای ولتاژ بالای تیوب، در دسته‌ی پاور (منبع تغذیه) دستگاه لیزر در دسترس است.
سوالات متداول خرید منبع تغذیه ۲۴ ولت ۲۰ آمپر دستگاه لیزر
منبع تغذیه ۲۴ ولت در دستگاه لیزر چه کاری انجام می‌دهد؟
برق ۲۲۰ ولت شهر را به برق مستقیم ۲۴ ولت تبدیل می‌کند و برد کنترلر و پنل را تغذیه می‌کند. در بیشتر دستگاه‌ها استپ درایورهای محورها هم از همین پاور برق می‌گیرند. اگر این پاور خاموش شود، دستگاه هیچ حرکتی نمی‌کند و پنل روشن نمی‌شود، حتی اگر پاور تیوب و تیوب سالم باشند.
فرق این منبع تغذیه با پاور لیزر چیست؟
پاور لیزر یا پاور ولتاژ بالا، برق تیوب CO2 را تأمین می‌کند و خروجی‌اش چند ده هزار ولت است. منبع تغذیه ۲۴ ولت فقط مدار کنترل و موتورها را تغذیه می‌کند. این دو کار کاملاً متفاوتی دارند و جای یکدیگر استفاده نمی‌شوند؛ هر دستگاه لیزر به هر دو نیاز دارد.
از کجا بفهمم منبع تغذیه ۲۴ ولت خراب شده است؟
نشانه‌های رایج: پنل روشن نمی‌شود یا چشمک می‌زند، برد هنگام حرکت سریع محورها ریست می‌شود، موتورها ضعیف شده‌اند یا گام از دست می‌دهند، و خود پاور داغ می‌کند یا صدای غیرعادی دارد. برای اطمینان، ولتاژ خروجی را با مولتی‌متر بخوانید؛ اگر در حالت کار به‌طور محسوسی کمتر از ۲۴ ولت است یا نوسان دارد، پاور باید تعویض شود.
آیا ۲۰ آمپر برای دستگاه من زیاد نیست؟
نه. عدد ۲۰ آمپر حداکثر توانایی پاور است، نه جریانی که به‌زور به مدار داده می‌شود. برد و درایورها فقط به اندازه نیازشان جریان می‌کشند. پاوری که ظرفیتش از نیاز دستگاه بیشتر است، خنک‌تر کار می‌کند و در شتاب‌گیری موتورها افت ولتاژ ندارد. فقط ولتاژ است که باید دقیقاً با ولتاژ مورد نیاز دستگاه یکی باشد.
آیا می‌توانم برد و درایورها را با همین یک پاور تغذیه کنم؟
بله، اگر برد و درایورهای دستگاه شما با ۲۴ ولت کار می‌کنند. ۴۸۰ وات توان این پاور برای تغذیه هم‌زمان برد و چند درایور جای کافی دارد. اگر درایورهای دستگاه شما از پاور جداگانه با ولتاژ بالاتر، مثلاً ۳۶ ولت، تغذیه می‌شوند، همان چیدمان را حفظ کنید.
کلید انتخاب ولتاژ ورودی روی چه حالتی باشد؟
در ایران برق شهر ۲۲۰ ولت است، پس کلید باید روی حالت ۲۲۰ ولت باشد. این کار را پیش از اولین روشن کردن بررسی کنید. اگر کلید روی ۱۱۰ ولت باشد و پاور به برق ۲۲۰ ولت وصل شود، پاور آسیب جدی می‌بیند.
سیم‌کشی منبع تغذیه ۲۴ ولت چطور است؟
روی ترمینال پاور، ورودی‌ها با L (فاز)، N (نول) و علامت ارت مشخص شده‌اند و خروجی‌ها با V+ (مثبت ۲۴ ولت) و V- یا COM (منفی). سیم‌ها را دقیقاً مطابق پاور قدیمی ببندید و پیش از باز کردن سیم‌ها از آن عکس بگیرید. ارت پاور را حتماً وصل کنید و پیش از هر کاری برق دستگاه را کامل قطع کنید.
آیا خروجی ۲۴ ولت برای استپ درایورهای سایت مناسب است؟
بله. استپ درایورهای دو فاز و سه فاز موجود در سایت با ولتاژ تغذیه ۲۰ تا ۵۰ ولت DC کار می‌کنند و ۲۴ ولت در این بازه است. اگر دستگاه شما فعلاً درایورها را با ولتاژ بالاتری تغذیه می‌کند، همان ولتاژ را حفظ کنید.
چرا پاور ۲۴ ولت داغ می‌کند؟
کمی گرم شدن هنگام کار طبیعی است. داغ شدن بیش از حد معمولاً سه دلیل دارد: باری بیشتر از ظرفیت پاور، بسته بودن دریچه‌ها با گرد و غبار و دود برش، یا نصب در گوشه‌ای از کابینت که هوا جریان ندارد. پاور را جایی نصب کنید که دریچه‌هایش باز باشد و دوره‌ای غبار آن را تمیز کنید، البته فقط وقتی برق قطع است.
آیا می‌توانم پاور ۲۴ ولت را خودم تعویض کنم؟
اگر با سیم‌کشی برق آشنایی دارید، بله؛ کار ساده‌ای است. برق دستگاه را کامل قطع کنید، از سیم‌کشی پاور قدیمی عکس بگیرید، سیم‌ها را جدا کنید، پاور جدید را با پیچ ببندید و سیم‌ها را مطابق عکس وصل کنید. قبل از وصل کردن خروجی به برد، ولتاژ خروجی را با مولتی‌متر بخوانید. اگر مطمئن نیستید، کار را به برق‌کار بسپارید.
آیا نویز گیر لازم است؟
نویز گیر الزامی نیست، اما اگر دستگاه با ریست‌های نامنظم یا قطع ارتباط USB مشکل دارد و کارگاه کمپرسور یا دستگاه جوش روی همان خط برق دارد، نصب نویز گیر پیش از منبع تغذیه‌ها برق تمیزتری به پاور و برد می‌رساند و این مشکلات را کم می‌کند.
آیا امکان مرجوعی منبع تغذیه وجود دارد؟
قطعات تا ۷ روز کاری امکان مرجوعی دارند. برای مرجوعی پیش از ارسال با کارشناسان هماهنگ کنید. برای اینکه از اول قطعه درست را دریافت کنید، پیش از سفارش ولتاژ و جریان روی برچسب پاور فعلی را با مشخصات این مدل مقایسه کنید.
