نویز گیر دستگاه لیزر؛ برق تمیز برای برد کنترلر و کار بدون وقفه
برد کنترلر دستگاه لیزر با سیگنال‌های ضعیف و سریع کار می‌کند و در همان کابینت، منبع تغذیه ولتاژ بالای تیوب، درایورهای استپ موتور و گاهی پمپ و چیلر هم روشن‌اند. اگر برق ورودی یا مدار داخلی دستگاه نویز داشته باشد، نتیجه‌اش این‌ها است: پنل وسط کار هنگ می‌کند یا برد خودبه‌خود ریست می‌شود، ارتباط USB یا شبکه با کامپیوتر قطع می‌شود، محور بی‌دلیل جابه‌جا می‌شود یا گام از دست می‌دهد، و لیزر در نقاطی که نباید شلیک می‌کند. ایراد این نشانه‌ها این است که ثابت نیستند؛ یک روز هست و یک روز نیست، و معمولاً هم‌زمان با روشن شدن دستگاهی دیگر روی همان خط برق پیدا می‌شوند. نویز گیر دستگاه لیزر هونگدا مدل HD2AC-20A با فیلتر کردن برق ورودی، جلوی رسیدن این نویز به مدار دستگاه را می‌گیرد و نمی‌گذارد نویز خود دستگاه هم به شبکه برگردد.
نویز گیر چگونه کار می‌کند و چرا دستگاه لیزر به آن نیاز دارد؟
نویز گیر یا فیلتر EMI یک فیلتر سلف و خازنی است که سر راه برق ورودی قرار می‌گیرد. برق شهر با فرکانس ۵۰ هرتز بدون تغییر از آن عبور می‌کند، اما نویزهای فرکانس بالا که روی سیم فاز و نول سوار شده‌اند، در سلف فیلتر مهار می‌شوند و بخشی از آن‌ها از طریق خازن‌ها به ارت تخلیه می‌شود؛ مدار همین فیلتر روی برچسب HD2AC-20A هم چاپ شده است. منشأ نویز دو جاست. بیرون دستگاه: کمپرسورها، دستگاه جوش، موتورهای بزرگ و هر تجهیز دیگری که روی همان خط برق کارگاه کار می‌کند. داخل دستگاه: منبع تغذیه ولتاژ بالای تیوب که سوئیچینگ است و درایورهای استپ موتور که با پالس کار می‌کنند. نویز گیر هر دو مسیر را می‌بندد؛ هم نویز شبکه را پشت ورودی نگه می‌دارد و هم نویز داخلی را از برگشتن به خط برق و آزار دادن دستگاه‌های دیگر باز می‌دارد. یک نکته کلیدی: چون نویز گیر بخشی از نویز را به ارت می‌فرستد، بدون ارت سالم کارایی آن به‌شدت کم می‌شود.
مشخصات فنی نویز گیر دستگاه لیزر
| برند | هونگدا (Hongda) |
| مدل | HD2AC-20A |
| نوع محصول | فیلتر EMI تکفاز خط برق (نویز گیر) |
| جریان نامی | ۲۰ آمپر |
| ولتاژ کاری | ۱۱۰ تا ۲۵۰ ولت AC |
| فرکانس | ۵۰ و ۶۰ هرتز |
| دمای کاری | از منفی ۲۵ تا ۸۵ درجه سانتی‌گراد |
| اتصالات | فیش تخت در دو طرف؛ ورودی و خروجی مشخص‌شده روی برچسب |

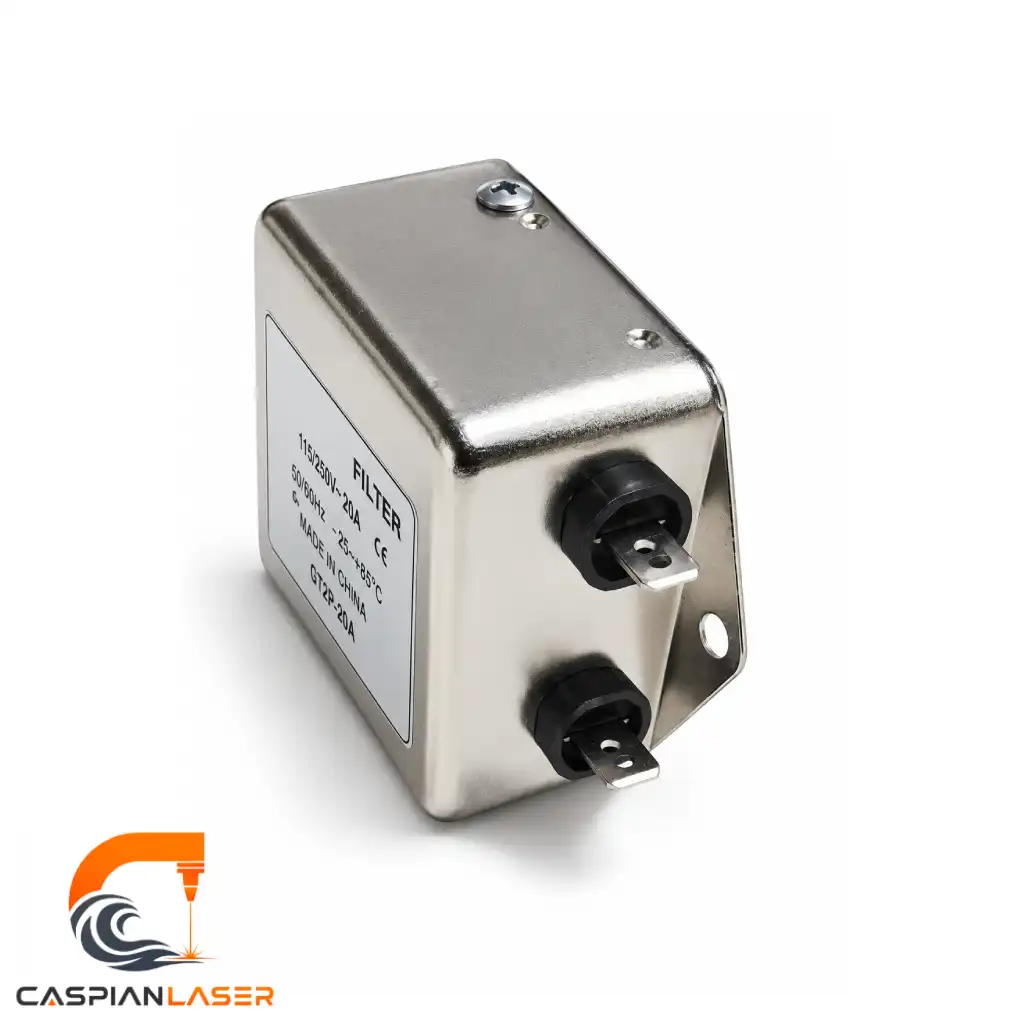

| نوع نصب | پیچی روی بدنه دستگاه با بدنه فلزی لبه‌دار |
| محل نصب | پس از ورودی برق و پیش از منبع تغذیه‌ها و برد کنترلر |
| کاربرد | کاهش نویز برق دستگاه‌های برش و حکاکی لیزر CO2 |
مزایای نویز گیر برای کار روزانه شما
- پایان ریست و هنگ بی‌دلیل: برد کنترلر و پنل با برق تمیز کار می‌کنند و کار وسط برش قطع نمی‌شود؛ یعنی ورق و زمان هدر نمی‌رود.
- ارتباط پایدار با کامپیوتر: قطع شدن USB یا شبکه هنگام ارسال فایل که اغلب ریشه در نویز دارد، کم می‌شود.
- حرکت دقیق محورها: سیگنال‌های پالس درایورها کمتر دچار اختلال می‌شوند و جابه‌جایی ناخواسته و از دست رفتن گام کاهش پیدا می‌کند.
- هم‌زیستی با دستگاه‌های دیگر کارگاه: روشن شدن کمپرسور یا دستگاه جوش روی همان خط برق، دیگر کار لیزر را به هم نمی‌ریزد.
- ظرفیت ۲۰ آمپر برای کل دستگاه: جریان نامی ۲۰ آمپر اجازه می‌دهد برق کل دستگاه از یک فیلتر عبور کند، بدون اینکه فیلتر زیر بار داغ کند.
راهنمای انتخاب؛ جریان دستگاه و ارت را بررسی کنید
اول جریان: این نویز گیر تا ۲۰ آمپر جریان را پشتیبانی می‌کند. جریان مصرفی دستگاه را از پلاک آن بخوانید و مطمئن شوید از ۲۰ آمپر بیشتر نیست. این مدل تکفاز است و برای دستگاه‌های ۲۲۰ ولت تکفاز کاربرد دارد. اگر نویز گیر فعلی دستگاه شما مدل دیگری است، عکس برچسب آن را برای کارشناسان بفرستید. دوم محل نصب: نویز گیر باید تا حد ممکن نزدیک ورودی برق نصب شود؛ یعنی پس از سوکت برق ورودی دستگاه لیزر و پیش از اینکه برق بین منبع تغذیه‌ها و برد تقسیم شود. سیم‌های ورودی و خروجی را از هم دور نگه دارید، چون اگر کنار هم بسته شوند، نویز از سیم ورودی به خروجی می‌پرد و فیلتر عملاً دور زده می‌شود. سوم ارت: بدنه فلزی نویز گیر باید با پیچ محکم روی بدنه ارت‌دار دستگاه بسته شود و خود دستگاه هم ارت سالم داشته باشد؛ نویز گیر بدون ارت بخش بزرگی از کارایی‌اش را از دست می‌دهد. نویز گیر جایگزین محافظ جان (RCCB) دستگاه لیزر نیست؛ محافظ جان از شما در برابر برق‌گرفتگی محافظت می‌کند و نویز گیر از مدار دستگاه در برابر نویز، و هر دو در کنار هم نصب می‌شوند.پاور ۲۴ ولت برد و درایورها، اولین قطعه‌ای است که برق فیلترشده را دریافت می‌کند؛ اگر این پاور ضعیف شده، منبع تغذیه ۲۴ ولت ۲۰ آمپر دستگاه لیزر را ببینید.
قیمت نویز گیر دستگاه لیزر و ثبت سفارش
قیمت نویز گیر هونگدا HD2AC-20A مستقیم و بدون واسطه تعیین می‌شود و قیمت روز در همین صفحه درج می‌گردد. اگر هم‌زمان قطعات دیگری از منبع تغذیه دستگاه لیزر یا بخش برق دستگاه را تعویض می‌کنید، همه در یک مرسوله ارسال می‌شوند. سفارش‌های ثبت‌شده در ساعات کاری همان روز ارسال می‌شوند. سایر قطعات حفاظت برق در دسته‌ی حفاظت برق دستگاه لیزر در دسترس است.
سوالات متداول خرید نویز گیر دستگاه لیزر
نویز گیر دستگاه لیزر چیست و چه کاری انجام می‌دهد؟
نویز گیر یا فیلتر EMI یک فیلتر سلف و خازنی است که روی برق ورودی دستگاه نصب می‌شود. برق ۵۰ هرتز را بدون تغییر عبور می‌دهد، اما نویزهای فرکانس بالایی را که روی سیم‌های برق سوار شده‌اند مهار می‌کند. نتیجه، برق تمیزتر برای برد کنترلر، پنل و درایورهاست و کاهش ریست، هنگ و اختلال در حرکت دستگاه.
از کجا بفهمم مشکل دستگاه من نویز است؟
نشانه‌های رایج نویز: ریست شدن یا هنگ کردن برد و پنل بدون دلیل مشخص، قطع شدن ارتباط USB یا شبکه هنگام کار، جابه‌جا شدن ناگهانی محور یا از دست رفتن گام، و شلیک لیزر در جای نادرست. ویژگی مشترک این مشکلات این است که نامنظم‌اند و اغلب با روشن شدن یک دستگاه دیگر روی همان خط برق، یا در لحظه شلیک لیزر، همراه می‌شوند.
نویز در دستگاه لیزر از کجا می‌آید؟
از دو منبع. بیرونی: کمپرسور، دستگاه جوش، موتورهای بزرگ و تجهیزات صنعتی دیگری که روی همان خط برق کارگاه کار می‌کنند. داخلی: منبع تغذیه ولتاژ بالای تیوب که سوئیچینگ است، و درایورهای استپ موتور که با پالس کار می‌کنند. نویز گیر برق ورودی جلوی نویز بیرونی را می‌گیرد و نمی‌گذارد نویز داخلی به شبکه برگردد.
نویز گیر کجای دستگاه لیزر نصب می‌شود؟
نزدیک ورودی برق؛ یعنی پس از سوکت ورودی و محافظ جان و پیش از اینکه برق بین منبع تغذیه لیزر، منبع تغذیه ۲۴ ولت و برد تقسیم شود. هرچه نویز گیر به ورودی نزدیک‌تر باشد، طول سیم فیلترنشده داخل کابینت کمتر است و نویز کمتری به مدار می‌رسد.
آیا نویز گیر بدون ارت کار می‌کند؟
نه به‌درستی. بخشی از نویز از طریق خازن‌های فیلتر به ارت تخلیه می‌شود و در این مدل، مسیر ارت از بدنه فلزی فیلتر است. اگر بدنه فیلتر با پیچ محکم روی بدنه ارت‌دار دستگاه بسته نشده باشد یا ارت ساختمان ضعیف باشد، این مسیر بسته است و نویز گیر کارایی خود را تا حد زیادی از دست می‌دهد. ارت سالم برای ایمنی خود شما هم ضروری است.
نویز گیر ۲۰ آمپر برای دستگاه من کافی است؟
جریان مصرفی دستگاه را از پلاک آن بخوانید؛ اگر ۲۰ آمپر یا کمتر است، این نویز گیر کافی است. HD2AC-20A تکفاز است و برای دستگاه‌های ۲۲۰ ولت تکفاز ساخته شده؛ برای دستگاه سه‌فاز مناسب نیست. اگر پلاک دستگاه خوانا نیست، مدل دستگاه را برای کارشناسان بفرستید.
فرق نویز گیر با محافظ جان چیست؟
محافظ جان (RCCB) نشت جریان به بدنه یا بدن انسان را تشخیص می‌دهد و برق را قطع می‌کند؛ کارش حفاظت از جان کاربر است. نویز گیر برق را قطع نمی‌کند و فقط نویز فرکانس بالا را از برق ورودی می‌گیرد؛ کارش حفاظت از عملکرد مدار دستگاه است. این دو جایگزین هم نیستند و هر دو باید روی دستگاه باشند.
آیا نویز گیر جلوی افت و نوسان ولتاژ را می‌گیرد؟
نه. نویز گیر ولتاژ را تثبیت نمی‌کند؛ اگر ولتاژ برق کارگاه پایین است یا نوسان شدید دارد، نویز گیر آن را جبران نمی‌کند. کار نویز گیر حذف نویز فرکانس بالاست، نه تنظیم سطح ولتاژ. برای مشکل افت و نوسان ولتاژ باید سیم‌کشی و ظرفیت خط برق کارگاه بررسی شود.
آیا نصب نویز گیر باعث قطع شدن محافظ جان می‌شود؟
در حالت عادی خیر. خازن‌های فیلتر جریان نشتی کمی به ارت می‌فرستند، اما این جریان در نویز گیرهای استاندارد بسیار کمتر از آستانه ۳۰ میلی‌آمپری محافظ جان است. اگر پس از نصب، محافظ جان قطع می‌کند، احتمالاً سیم‌کشی اشتباه است؛ مثلاً جای سیم‌ها جابه‌جا بسته شده یا یکی از سیم‌ها به بدنه اتصال دارد، و باید بررسی شود.
ورودی و خروجی این نویز گیر را چطور تشخیص بدهم؟

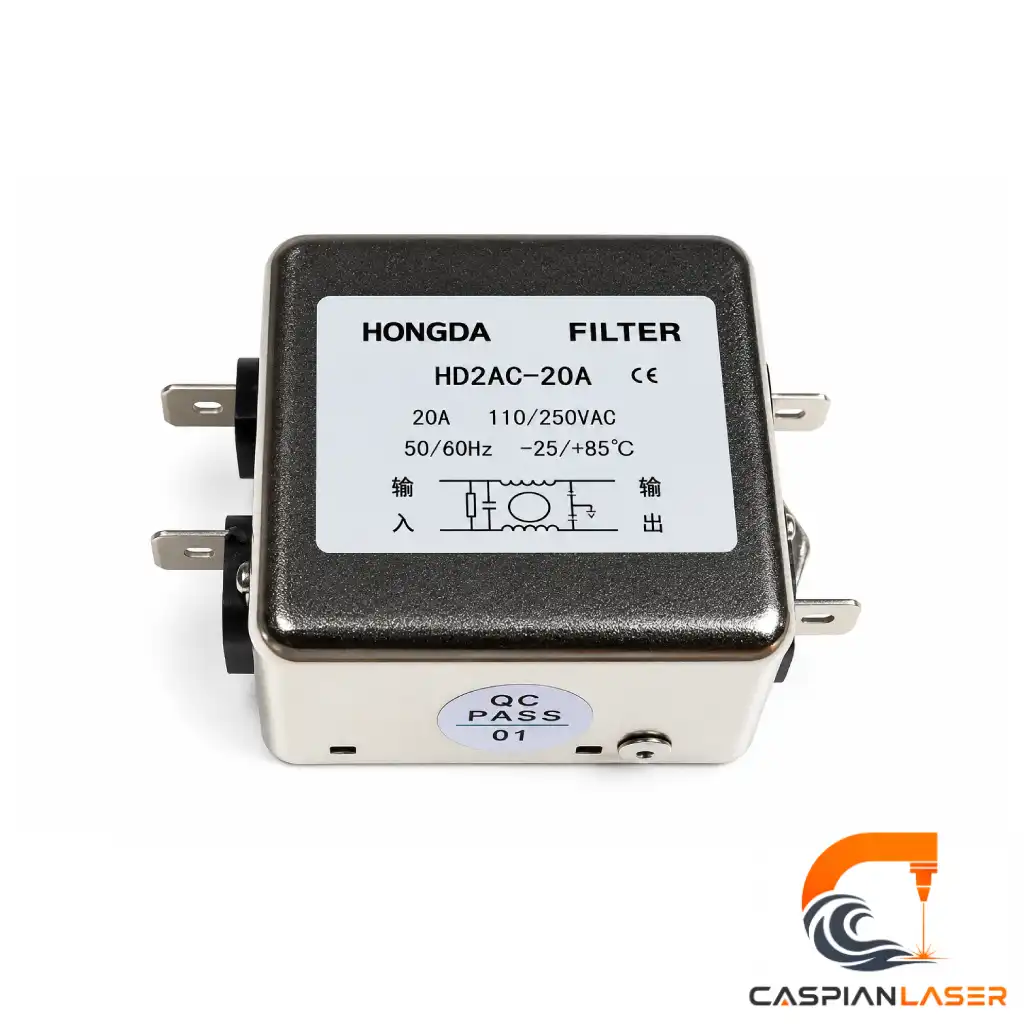

روی برچسب HD2AC-20A دو طرف فیلتر با نوشته چینی مشخص شده است: سمتی که «输入» نوشته شده ورودی است و سمتی که «输出» نوشته شده خروجی. برق شهر از سوکت ورودی و محافظ جان به سمت ورودی وصل می‌شود و سمت خروجی به منبع تغذیه‌ها و مدار داخلی دستگاه می‌رود. نقشه مدار روی برچسب هم همین جهت را نشان می‌دهد.
نویز گیر نصب کردم ولی برد هنوز ریست می‌شود؛ چه کنم؟
اول ارت دستگاه و محکم بودن پیچ‌های بدنه نویز گیر را بررسی کنید. بعد مسیر کابل‌ها را ببینید: کابل‌های سیگنال، مثل کابل‌های درایور و سنسورها، نباید هم‌مسیر با کابل ولتاژ بالای تیوب و کابل‌های برق موتور بسته شده باشند. کابل USB کوتاه و باکیفیت هم کمک می‌کند. اگر مشکل ادامه داشت، منبع تغذیه ۲۴ ولت یا خود منبع تغذیه لیزر ممکن است ایراد داشته باشد و باید بررسی شود.
آیا امکان مرجوعی نویز گیر وجود دارد؟
قطعات تا ۷ روز کاری امکان مرجوعی دارند. برای مرجوعی پیش از ارسال با کارشناسان هماهنگ کنید. برای اینکه از اول قطعه درست را دریافت کنید، پیش از سفارش برچسب نویز گیر فعلی یا پلاک دستگاه را با مشخصات این مدل مقایسه کنید.
