زانویی پنوماتیک ۹۰ درجه دستگاه لیزر؛ وقتی تیوب هوا باید بپیچد
در مسیر هوای کمکی دستگاه لیزر همیشه جاهایی هست که تیوب باید درست سر یک اتصال ۹۰ درجه بچرخد — نزدیک هد، کنار پمپ باد یا در فضای تنگ قاب. اگر با اتصال مستقیم بخواهی این کار را بکنی، یا تیوب باید با شعاع زیاد خم شود که جا نیست، یا تا می‌کند و کینک می‌خورد و همان‌جا هوای کمکی می‌افتد. زانویی پنوماتیک ۹۰ درجه دستگاه لیزر این را ساده حل می‌کند: مسیر هوا را دقیقاً سر همان اتصال ۹۰ درجه می‌چرخاند، بدون خم اضافه و بدون کینک. یک سرش فشاری است و تیوب را با یک فشار قفل می‌کند و سر دیگرش رزوه‌ای است که داخل پورت مقصد بسته می‌شود؛ همین ترکیب، آن را برای اتصال سریع و بی‌نشتی مسیر هوای کمکی مناسب می‌کند.
چطور کار می‌کند: یک سر فشاری، یک سر رزوه

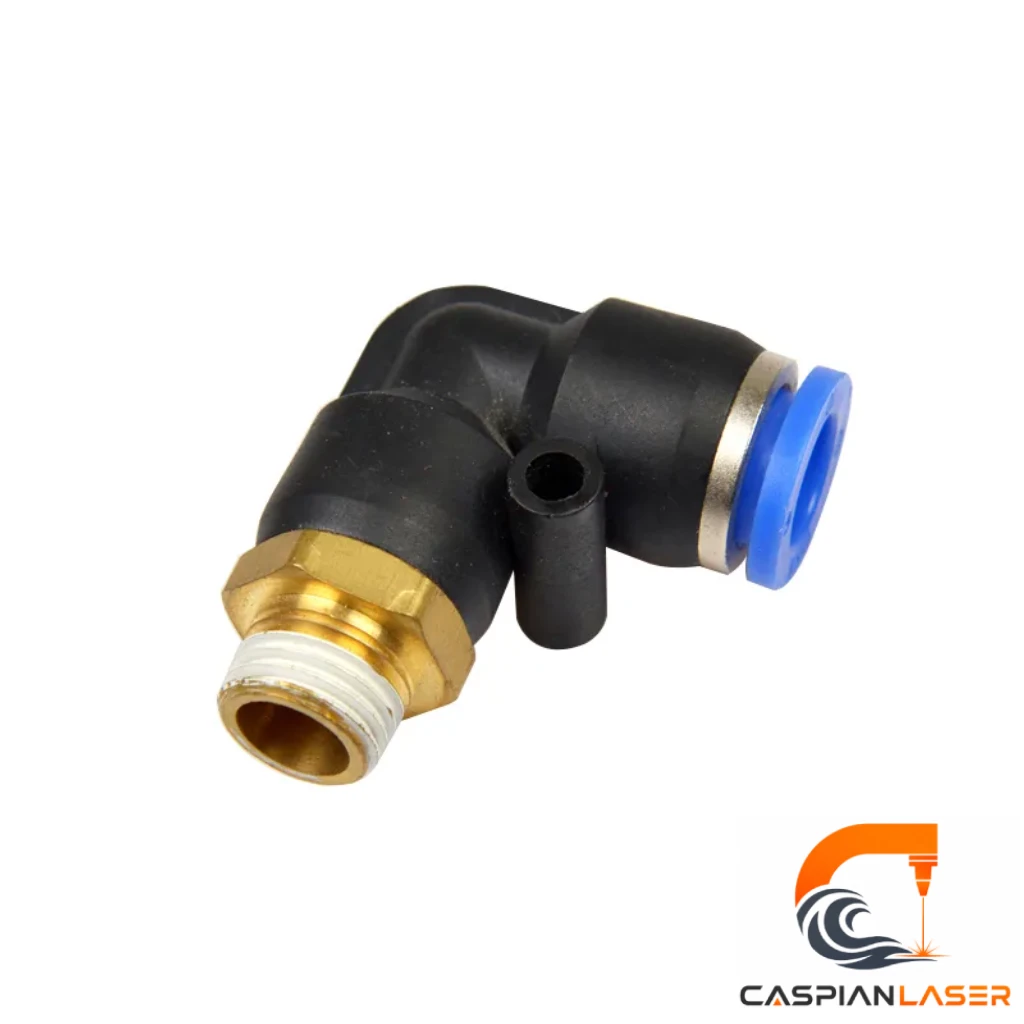

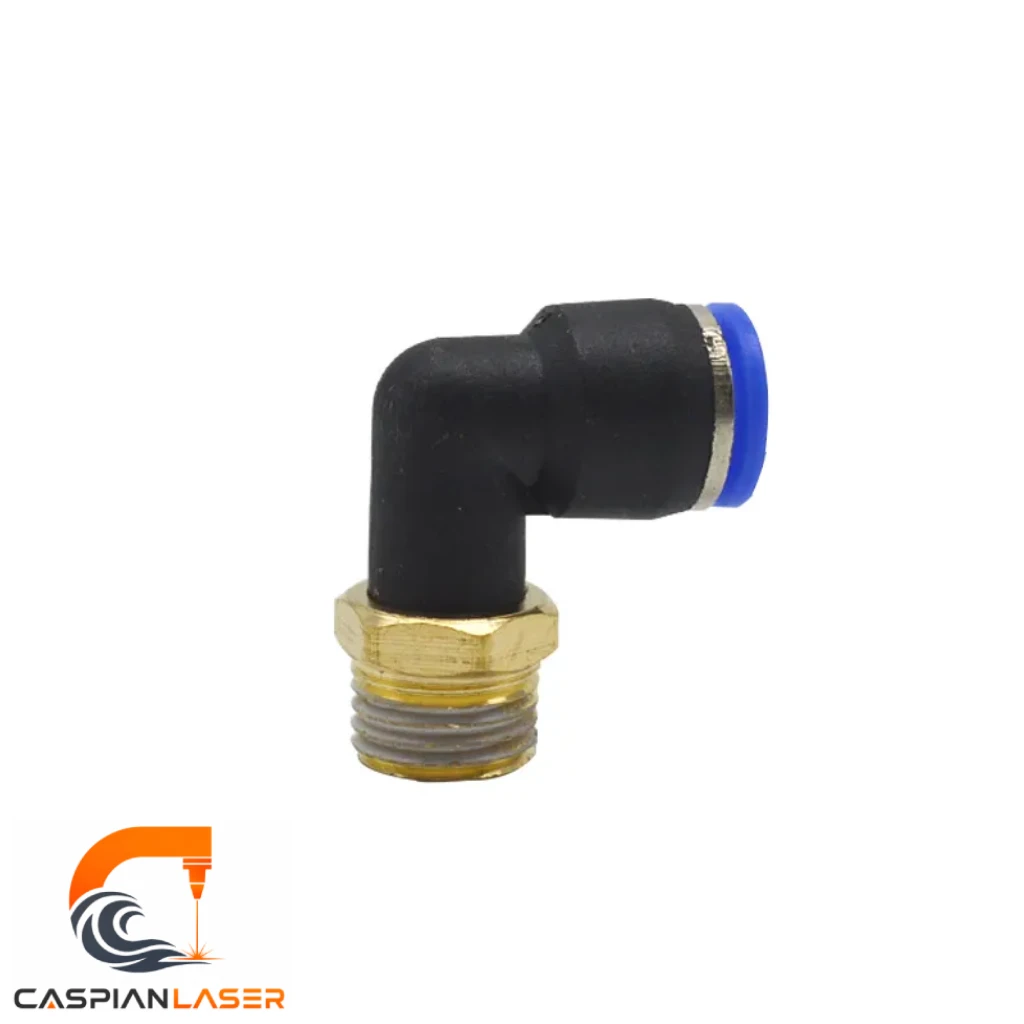

این زانویی دو سر متفاوت دارد. سر رزوه‌ای (نر) داخل پورت مقصد — مثلاً روی پمپ باد، شیر برقی یا اتصال هد — بسته می‌شود و با نوار تفلون آب‌بندی می‌شود. سر فشاری یا وان‌تاچ، تیوب هوا را با یک فشار داخل خودش قفل می‌کند؛ برای جدا کردن هم فقط کافی است حلقه‌ی آزادکننده را فشار دهی و تیوب را بیرون بکشی، بدون هیچ ابزاری. داخل سر فشاری یک کولت گیرنده تیوب را نگه می‌دارد و یک اورینگ دور آن را آب‌بندی می‌کند تا هوا نشت نکند. چون بدنه ۹۰ درجه است، تیوب دقیقاً سر همین اتصال می‌پیچد و لازم نیست جای اضافه برای خم‌شدن تیوب باز کنی.
مشخصات فنی زانویی پنوماتیک ۹۰ درجه
| نوع اتصال | یک سر فشاری (وان‌تاچ) و یک سر رزوه‌ی نر |
| زاویه | ۹۰ درجه |
| اتصال تیوب | فشاری و بدون ابزار (تیوب را فشار می‌دهی، قفل می‌شود) |
| اتصال رزوه | رزوه‌ی استاندارد پنوماتیک، متناسب با پورت مقصد |
| سایز تیوب | موجود در چند سایز؛ متناسب با قطر تیوب خود انتخاب کنید |
| آب‌بندی | اورینگ داخلی برای جلوگیری از نشتی هوا |
| کاربرد | مسیر هوای کمکی دستگاه لیزر، CNC و سیستم‌های پنوماتیک |
مزایای زانویی پنوماتیک ۹۰ درجه برای مسیر هوای دستگاه لیزر
- چرخش بدون کینک: مسیر هوا سر همان اتصال ۹۰ درجه می‌پیچد و تیوب تا نمی‌کند تا هوای کمکی افت نکند.
- اتصال سریع و بدون ابزار: تیوب را فقط فشار می‌دهی داخل و قفل می‌شود؛ جدا کردن هم با یک فشار حلقه.
- آب‌بندی و بدون نشتی: اورینگ داخلی دور تیوب را می‌گیرد تا فشار هوای کمکی حفظ شود.
- صرفه‌جویی در فضا: در فضای تنگ نزدیک هد یا قاب، بدون نیاز به شعاع خم بزرگ، مسیر را می‌چرخاند.
- سازگار با چند کاربرد: علاوه بر دستگاه لیزر، در مسیرهای پنوماتیک CNC و ماشین‌آلات هم استفاده می‌شود.
راهنمای انتخاب؛ سایز تیوب و رزوه را از تیوب و پورت خود بخوانید
انتخاب زانویی درست دو پارامتر دارد. اول سایز تیوب: قطر بیرونی تیوب هوای شما (مثلاً ۶ یا ۸ میلی‌متر که در دستگاه لیزر رایج است) باید با سر فشاری زانویی یکی باشد تا تیوب محکم و بی‌نشتی جا برود. دوم سایز رزوه: رزوه‌ی سر دیگر باید با پورتی که می‌خواهی زانویی را ببندی بخواند (رزوه‌های استاندارد پنوماتیک مثل ۱/۸ یا ۱/۴ اینچ). این زانویی در چند سایز عرضه می‌شود؛ برای اینکه سایز درست تیوب و رزوه را بگیری، قطر تیوب هوای دستگاه و سایز پورت مقصد را به کارشناسان ما بگو تا مدل دقیق را پیش از خرید پیشنهاد دهند. اگر سایز رزوه‌ی پورتت فرق دارد، با یک تبدیل هم می‌شود هماهنگ کرد. این محصول در دستهٔ قطعات مکمل و جانبی قرار می‌گیرد. اتصال شلنگ‌ها با رابط مستقیم پنوماتیک بی‌نشت انجام می‌شود.
قیمت زانویی پنوماتیک ۹۰ درجه دستگاه لیزر و ثبت سفارش
قیمت زانویی پنوماتیک ۹۰ درجه به سایز تیوب و رزوه و جنس بدنه بستگی دارد. به‌جای یک قیمت ثابت، مدل متناسب با تیوب و پورت شما را پیشنهاد می‌دهیم و قیمت همان سایز را اعلام می‌کنیم. برای ثبت سفارش و انتخاب سایز درست، قطر تیوب هوای دستگاه لیزر و سایز پورت مقصدتان را به کارشناسان ما اعلام کنید. امکان مشاوره‌ی رایگان پیش از خرید فراهم است.
سوالات متداول خرید زانویی پنوماتیک ۹۰ درجه دستگاه لیزر
فرق زانویی یک‌سر فشاری یک‌سر رزوه با زانویی دوسر فشاری چیست؟
در زانویی یک‌سر فشاری و یک‌سر رزوه، یک سر با رزوه داخل یک پورت (مثل پمپ باد یا شیر برقی) بسته می‌شود و سر دیگر تیوب را فشاری می‌گیرد؛ این برای وصل‌کردن تیوب به یک قطعه‌ی رزوه‌دار است. زانویی دوسر فشاری هر دو سرش تیوب می‌گیرد و برای وصل‌کردن دو تیوب به هم در زاویه‌ی ۹۰ درجه است. بسته به اینکه می‌خواهی تیوب را به پورت وصل کنی یا دو تیوب را به هم، یکی از این دو را انتخاب می‌کنی.
سایز زانویی را چطور انتخاب کنم؟
دو سایز مهم است: قطر بیرونی تیوب هوا (سر فشاری باید با آن یکی باشد) و سایز رزوه‌ی پورت مقصد (سر رزوه باید با آن بخواند). اگر سایز تیوب را اشتباه بگیری، تیوب یا جا نمی‌رود یا شل و پرنشتی می‌شود. قطر تیوب و سایز پورتت را بدان یا به کارشناس بگو تا مدل درست پیشنهاد شود.
تیوب را چطور وصل و جدا کنم؟
خیلی ساده: تیوب را صاف و بدون کجی تا ته داخل سر فشاری فشار بده تا قفل شود؛ همین. برای جدا کردن، حلقه‌ی آزادکننده‌ی دور دهانه را به داخل فشار بده و همزمان تیوب را بیرون بکش. هیچ ابزاری لازم نیست. فقط دقت کن سر تیوب صاف بریده شده باشد؛ تیوب کج یا خش‌دار خوب آب‌بندی نمی‌شود.
رزوه را با نوار تفلون ببندم؟
بله، سر رزوه‌ای را با کمی نوار تفلون (یا چسب آب‌بندی رزوه) ببند تا از درز رزوه هوا نشت نکند. تفلون را در جهت بستن رزوه بپیچ و زیادی هم نزن که مانع بسته‌شدن کامل نشود. این کار ساده جلوی بیشتر نشتی‌های سمت رزوه را می‌گیرد.
زانویی نشتی هوا می‌دهد؛ چه کار کنم؟
اول محل نشتی را پیدا کن. اگر از سمت رزوه است، معمولاً کم‌بودن نوار تفلون یا شل‌بودن دلیلش است. اگر از سمت فشاری است، احتمالاً تیوب کج یا ناقص جا رفته، سر تیوب صاف بریده نشده، یا اورینگ داخلی فرسوده است. تیوب را کامل و صاف جا بزن و اگر اورینگ خراب است زانویی را عوض کن. نشتی هوای کمکی مستقیم روی کیفیت برش اثر می‌گذارد، پس رفعش مهم است.
کجای دستگاه لیزر استفاده می‌شود؟
در مسیر هوای کمکی (Air Assist): همان هوایی که به نازل هد می‌رسد و دود و مذاب را از نقطه‌ی برش کنار می‌زند و از لنز محافظت می‌کند. این زانویی هرجا که آن تیوب باید ۹۰ درجه بپیچد به‌کار می‌رود — بین پمپ باد یا کمپرسور و مسیر، سر شیر برقی، یا نزدیک هد.
جنس بدنه‌ی زانویی چیست؟
بسته به مدل، بدنه یا فلزی (برنج، معمولاً نیکل‌اندود) است یا پلاستیک مهندسی مقاوم؛ هر دو با کولت گیرنده و اورینگ آب‌بندی کار می‌کنند. مدل فلزی مقاوم‌تر و برای شرایط سخت‌تر است و مدل پلاستیکی سبک‌تر و ارزان‌تر. اگر شرایط کارت خاص است، به کارشناس بگو تا مدل مناسب پیشنهاد شود.
چه فشاری را تحمل می‌کند؟
این زانویی‌ها برای فشارهای معمول هوای کمکی و سیستم‌های پنوماتیک ساخته شده‌اند و فشار کاری دستگاه لیزر معمولاً در همین محدوده است. اگر با فشار بالا یا شرایط خاص کار می‌کنی، مدل و جنس مناسب را با کارشناس چک کن تا خیالت از تحمل فشار راحت باشد.
برای CNC و سیستم‌های پنوماتیک هم استفاده می‌شود؟
بله. این یک اتصال استاندارد پنوماتیک است و فقط مخصوص لیزر نیست؛ در مسیرهای هوای CNC، ماشین‌آلات و هر سیستم پنوماتیک دیگری که تیوب باید ۹۰ درجه بپیچد هم به‌کار می‌رود. فقط سایز تیوب و رزوه باید با سیستم تو بخواند.
اگر سایز رزوه‌ی پورتم فرق داشته باشد چه کنم؟
اگر رزوه‌ی پورت مقصدت با رزوه‌ی زانویی یکی نیست، با یک تبدیل رزوه می‌شود هماهنگ کرد، یا زانویی با سایز رزوه‌ی درست انتخاب می‌شود. بهترین کار این است که سایز پورت را بدانی یا به کارشناس بگویی تا از اول مدلی بدهد که نیاز به تبدیل نداشته باشی.
