رابط پنوماتیک دستگاه لیزر؛ اتصال سریع شلنگ باد و آب

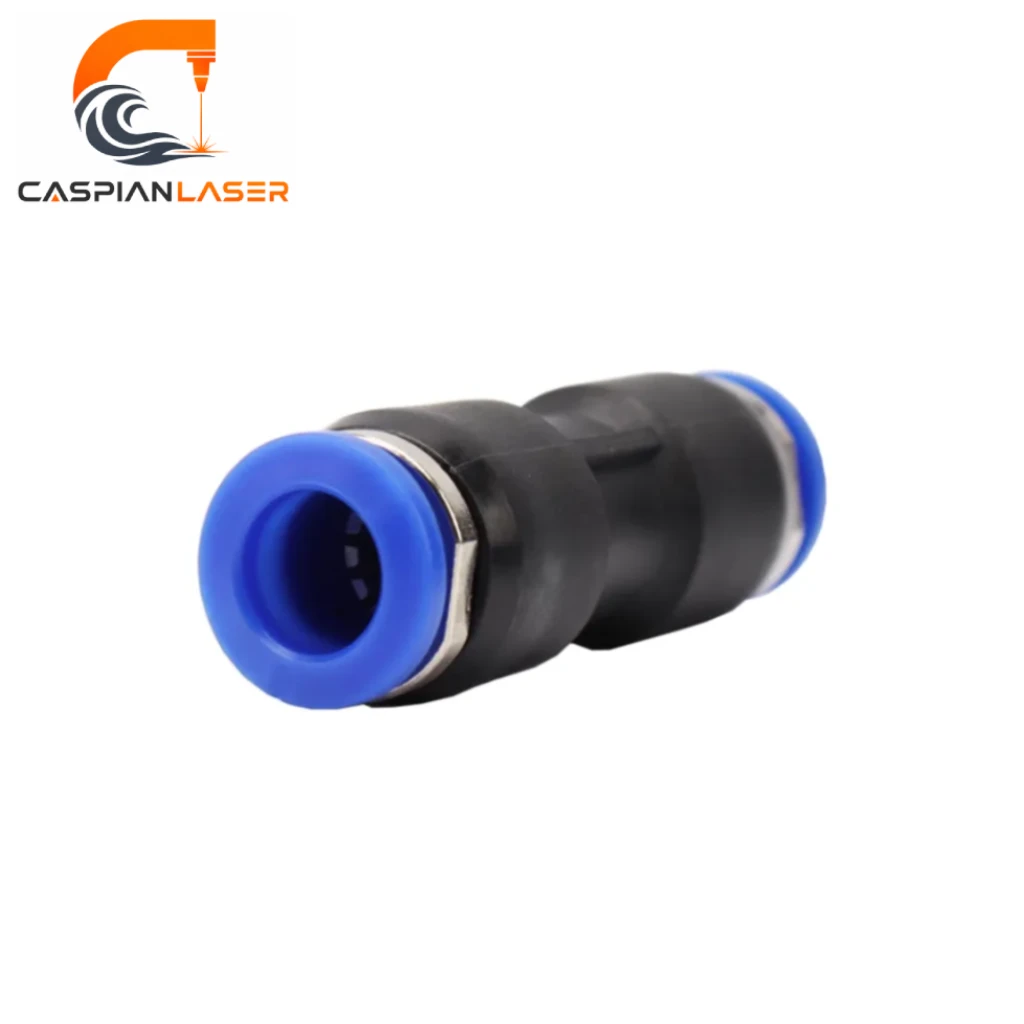

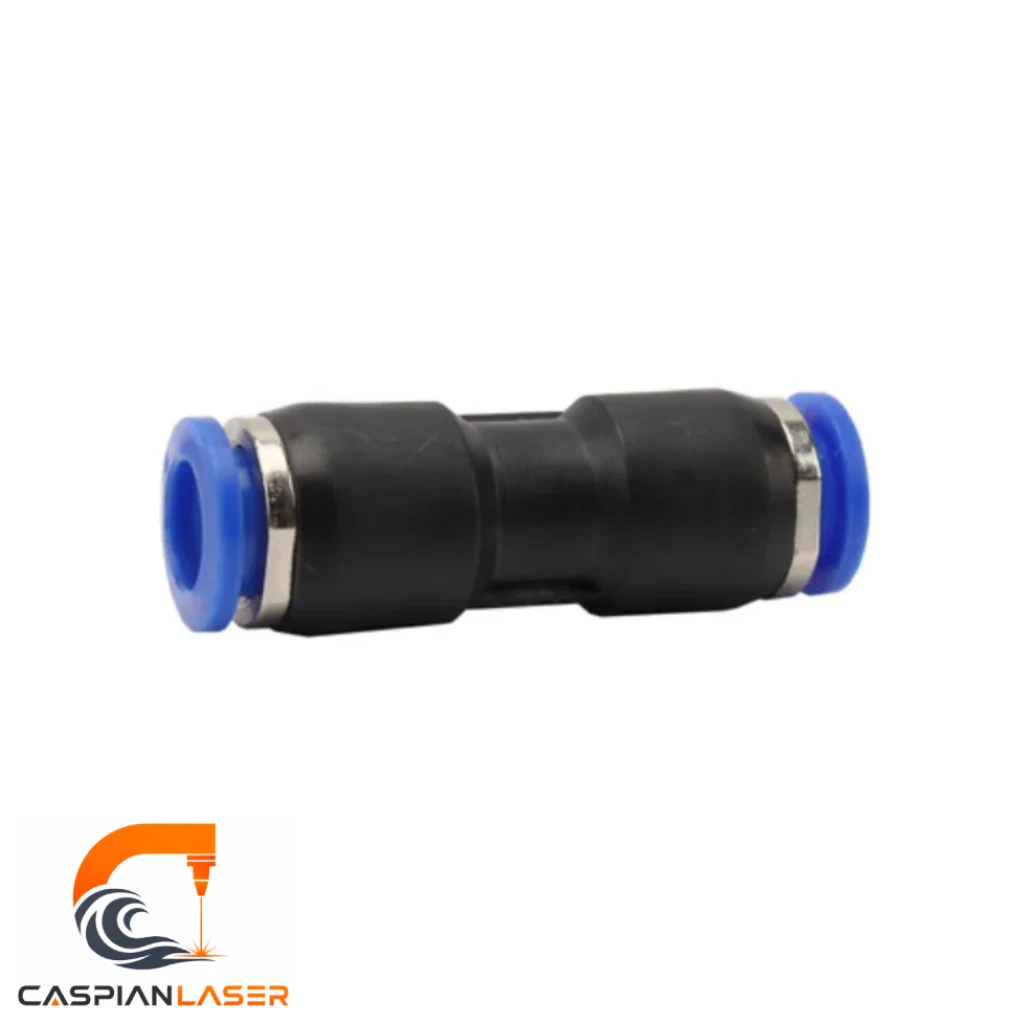

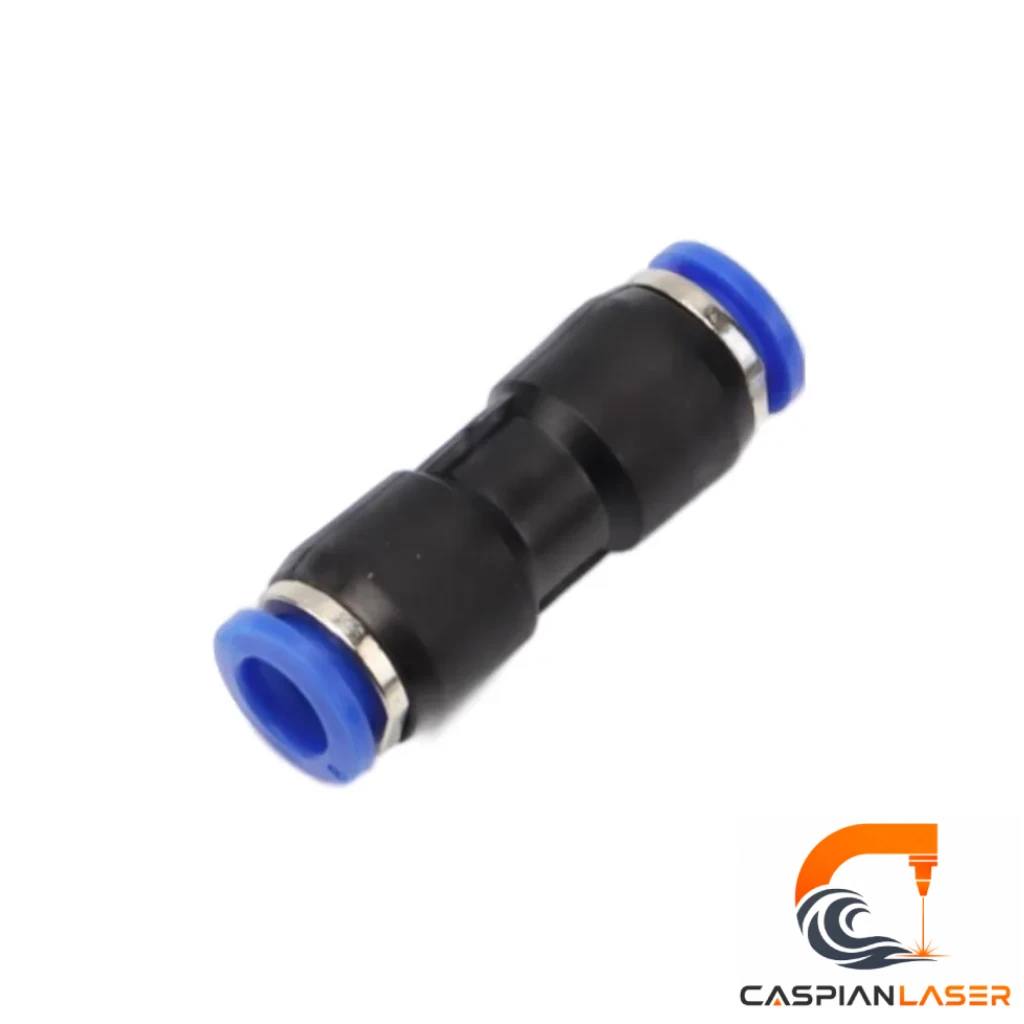

در دستگاه لیزر، دو مسیر شلنگ مهم وجود دارد: مسیر هوای کمکی (باد) که به هد می‌رود و روی نقطه‌ی برش دمیده می‌شود، و مسیر آب که تیوب لیزر را خنک می‌کند. برای وصل کردن، امتداد دادن یا تعمیر این شلنگ‌ها به یک اتصال مطمئن نیاز دارید. رابط مستقیم پنوماتیک دستگاه لیزر این کار را ساده و بدون نشتی انجام می‌دهد: دو شلنگ هم‌قطر را با فشار دادن سرشان داخل رابط به هم وصل می‌کند و اتصالی محکم و آب‌بند می‌سازد. این رابط از نوع فشاری (Push-fit) است، یعنی برای نصب به هیچ ابزار، بست یا چسبی نیاز ندارید و در چند ثانیه شلنگ را وصل یا جدا می‌کنید.
رابط پنوماتیک چطور کار می‌کند و کجا استفاده می‌شود؟
رابط پنوماتیک فشاری یک مکانیزم قفل داخلی دارد؛ وقتی شلنگ را داخلش فشار می‌دهید، خارهای داخلی شلنگ را نگه می‌دارند و اورینگ داخلی مسیر را آب‌بند می‌کند تا باد یا آب نشت نکند. برای جدا کردن شلنگ، حلقه‌ی رنگی (معمولاً آبی) سر رابط را به داخل فشار می‌دهید و شلنگ آزاد می‌شود. در دستگاه لیزر، این رابط چند کاربرد دارد: وصل کردن دو تکه شلنگ باد در مسیر هوای کمکی، امتداد دادن شلنگ آب خنک‌کاری تیوب وقتی طولش کم است، و تعمیر سریع مسیری که شلنگش بریده یا آسیب دیده. چون نصبش فشاری و بدون ابزار است، برای تعمیرهای سریع و تغییر مسیر شلنگ‌ها بسیار کاربردی است. نکته‌ی مهم این است که رابط باید هم‌قطر با شلنگ شما باشد تا درست آب‌بند شود.
مشخصات فنی رابط مستقیم پنوماتیک دستگاه لیزر
| نوع محصول | رابط مستقیم فشاری (Push-fit) دو سر، برای اتصال دو شلنگ هم‌قطر |
| کاربرد | اتصال، امتداد و تعمیر شلنگ باد (هوای کمکی) و شلنگ آب (خنک‌کاری) دستگاه لیزر |
| نوع نصب | فشاری، بدون نیاز به ابزار، بست یا چسب |
| سایز شلنگ | در سایزهای مختلف مطابق قطر شلنگ (مثل ۶، ۸ و ۱۰ میلی‌متر) |
| جنس | بدنه‌ی پلیمری مقاوم با حلقه‌ی آزادکننده و اورینگ آب‌بند |
| سازگاری | مناسب هر دستگاه لیزری که از شلنگ باد و آب استاندارد استفاده می‌کند |
مزایای رابط پنوماتیک برای دستگاه لیزر شما
- نصب سریع بدون ابزار: شلنگ را فشار می‌دهید و قفل می‌شود؛ برای وصل و جدا کردن به آچار، بست یا چسب نیاز ندارید.
- اتصال بدون نشتی: اورینگ داخلی مسیر باد و آب را آب‌بند می‌کند تا فشار هوای کمکی و جریان آب خنک‌کاری افت نکند.
- تعمیر سریع مسیر شلنگ: اگر شلنگ باد یا آب بریده یا آسیب دیده، با این رابط دو سر را به‌سرعت به هم وصل می‌کنید.
- دو کاربرد در یک قطعه: هم برای شلنگ باد سیستم هوای کمکی و هم برای شلنگ آب خنک‌کاری تیوب قابل استفاده است.
راهنمای انتخاب؛ سایز رابط را با قطر شلنگ خود بخوانید
مهم‌ترین نکته در انتخاب رابط پنوماتیک، هم‌قطر بودن آن با شلنگ شماست. رابط مستقیم برای وصل کردن دو شلنگِ هم‌قطر ساخته شده، پس باید سایز رابط دقیقاً با قطر بیرونی شلنگ باد یا آب دستگاه شما بخواند تا درست قفل شود و نشتی ندهد. شلنگ‌های دستگاه لیزر معمولاً در قطرهای استانداردی مثل ۶، ۸ یا ۱۰ میلی‌متر هستند؛ اگر قطر شلنگ خود را می‌دانید همان سایز رابط را انتخاب کنید، و اگر مطمئن نیستید، قطر بیرونی شلنگ را اندازه بگیرید یا از کارشناسان ما بپرسید. برای تهیه‌ی شلنگ متناسب هم می‌توانید شلنگ باد دستگاه لیزر و شلنگ آب دستگاه لیزر را ببینید. اگر مطمئن نیستید چه سایزی لازم دارید، قطر شلنگ فعلی‌تان را به کارشناسان ما بگویید تا رابط هم‌قطر و درست را پیشنهاد دهند.
این محصول در دستهٔ قطعات مکمل و جانبی قرار می‌گیرد. برای تغییر مسیر شلنگ، زانویی پنوماتیک ۹۰ درجه به کار می‌رود.
قیمت رابط پنوماتیک دستگاه لیزر و ثبت سفارش
رابط پنوماتیک یک قطعه‌ی کم‌هزینه اما پرکاربرد است و قیمت آن به سایز و تعداد بستگی دارد. چون این رابط اغلب همراه شلنگ یا سایر قطعات مصرفی خریداری می‌شود، می‌توانید آن را در کنار شلنگ باد و آب و دیگر لوازم دستگاه لیزر سفارش دهید تا در یک مرسوله دریافت کنید. قیمت روز و سایزهای موجود در همین صفحه درج می‌شود. برای انتخاب سایز درست و ثبت سفارش، قطر شلنگ خود را به کارشناسان ما اعلام کنید. سایر قطعات و لوازم در صفحه‌ی قطعات دستگاه لیزر در دسترس است.
سوالات متداول خرید رابط پنوماتیک دستگاه لیزر
این رابط برای شلنگ باد است یا آب؟
هر دو. رابط مستقیم پنوماتیک هم برای شلنگ باد (مسیر هوای کمکی که به هد می‌رود) و هم برای شلنگ آب (مسیر خنک‌کاری تیوب لیزر) قابل استفاده است، به شرطی که هم‌قطر با شلنگ باشد. مکانیزم فشاری آن مسیر را برای هر دو آب‌بند می‌کند تا نه باد نشت کند و نه آب. اگر برای هر دو مسیر رابط لازم دارید، سایز شلنگ هر مسیر را جدا بررسی کنید چون ممکن است قطرشان فرق کند.
چطور شلنگ را به رابط وصل و از آن جدا کنم؟
خیلی ساده است. برای وصل کردن، فقط سر شلنگ را داخل رابط فشار دهید تا محکم قفل شود؛ خارهای داخلی شلنگ را نگه می‌دارند. برای جدا کردن، حلقه‌ی رنگی سر رابط را به داخل فشار دهید و هم‌زمان شلنگ را بیرون بکشید. برای نصب و جداسازی به هیچ ابزاری نیاز ندارید و کار در چند ثانیه انجام می‌شود. همین سادگی، این رابط را برای تعمیرهای سریع بسیار کاربردی کرده است.
چه سایزی از رابط برای دستگاه من مناسب است؟
سایز رابط باید با قطر بیرونی شلنگ باد یا آب دستگاه شما بخواند. شلنگ‌های دستگاه لیزر معمولاً در قطرهای ۶، ۸ یا ۱۰ میلی‌متر هستند. اگر قطر شلنگ خود را می‌دانید، همان سایز رابط را انتخاب کنید؛ اگر مطمئن نیستید، قطر بیرونی شلنگ را با کولیس یا خط‌کش اندازه بگیرید یا از کارشناسان ما بپرسید تا سایز درست را پیشنهاد دهند. رابط ناهم‌قطر درست قفل نمی‌شود و ممکن است نشتی بدهد.
رابط پنوماتیک نشتی می‌دهد؟
اگر رابط هم‌قطر با شلنگ باشد و شلنگ کامل داخلش فشار داده شود، نشتی نمی‌دهد چون اورینگ داخلی مسیر را آب‌بند می‌کند. نشتی معمولاً وقتی رخ می‌دهد که سایز رابط با شلنگ نمی‌خواند، شلنگ کامل جا نرفته، یا سر شلنگ آسیب دیده یا کج بریده شده است. برای اتصال بدون نشتی، سر شلنگ را صاف ببرید و کامل داخل رابط فشار دهید و از هم‌قطر بودن مطمئن شوید.
برای امتداد دادن شلنگ کوتاه مناسب است؟
بله، یکی از کاربردهای اصلی همین است. اگر شلنگ باد یا آب دستگاه شما کوتاه است و به آن نمی‌رسد، با این رابط مستقیم می‌توانید یک تکه شلنگ هم‌قطر به آن اضافه کنید و مسیر را امتداد دهید. اتصال محکم و آب‌بند است، پس امتداد شلنگ افت فشار یا نشتی ایجاد نمی‌کند. فقط دقت کنید شلنگ اضافه‌شده هم‌قطر و از جنس مناسب باشد.
نصبش به ابزار خاصی نیاز دارد؟
نه، اصلاً. رابط پنوماتیک فشاری برای نصب به هیچ ابزار، بست، آچار یا چسبی نیاز ندارد. فقط با فشار دادن شلنگ داخل رابط وصل می‌شود و با فشار دادن حلقه‌ی آزادکننده جدا می‌شود. همین بدون‌ابزار بودن، آن را به گزینه‌ای سریع و راحت برای وصل و تعمیر شلنگ‌های دستگاه لیزر تبدیل کرده است.
ارسال و خرید همراه با شلنگ ممکن است؟
بله. رابط پنوماتیک یک قطعه‌ی کوچک و کم‌هزینه است و می‌توانید آن را همراه شلنگ باد، شلنگ آب یا سایر قطعات دستگاه لیزر در یک سفارش تهیه کنید تا همه در یک مرسوله برسند. اگر شلنگ نو هم لازم دارید، بهتر است رابط و شلنگ را با هم و هم‌قطر سفارش دهید تا مطمئن شوید با هم می‌خوانند. برای هماهنگی سایز، قطر شلنگ مورد نیازتان را به کارشناسان ما بگویید.
