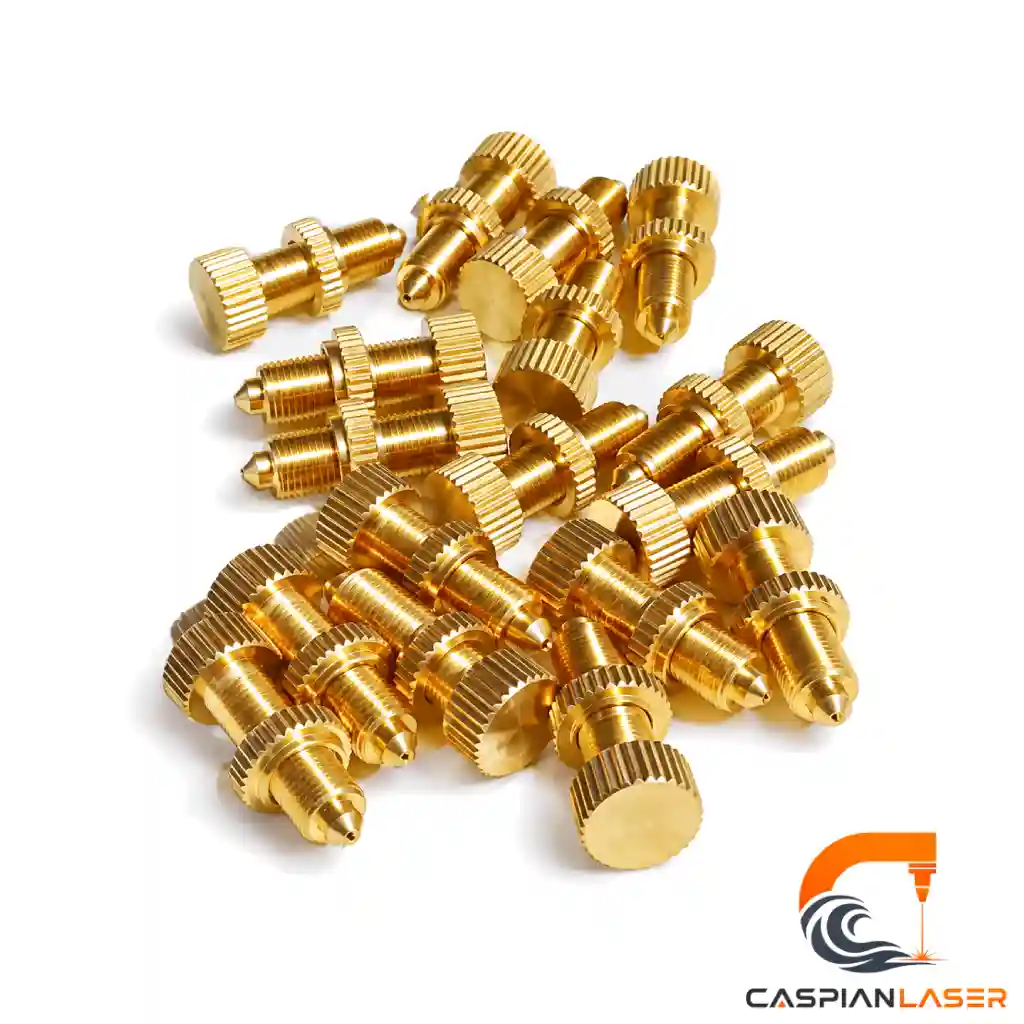

پیچ تنظیم آینه دستگاه لیزر

پیچ‌های تنظیم روی پایه هر آینه قرار دارند و زاویه آینه را تعیین می‌کنند. پرتو لیزر با سه آینه از تیوب به هد می‌رسد و اگر زاویه هر کدام کمی اشتباه باشد، پرتو از مرکز مسیر خارج می‌شود. با چرخاندن این پیچ‌ها، آینه آن‌قدر کج و راست می‌شود که پرتو دقیقاً از مرکز آینه بعدی و در نهایت از مرکز لنز عبور کند. فنر برگردان پایه هم صفحه آینه را به نوک پیچ‌ها می‌چسباند تا این تنظیم ثابت بماند.

نشانه‌ها: پیچ می‌چرخد اما زاویه آینه تغییر نمی‌کند، پیچ بدون مقاومت شل و سفت می‌شود، تنظیم مسیر پرتو چند روز پس از تنظیم دوباره به هم می‌خورد، یا نوک پیچ خم و ساییده شده است. اگر پیچ را باز کنید و رزوه آن صاف و بی‌دندانه شده باشد، هرز شده است. پیش از نتیجه‌گیری، فنر برگردان و رزوه خود پایه را هم بررسی کنید.

رایج‌ترین علت‌ها شل شدن تدریجی پیچ‌های تنظیم بر اثر لرزش حرکت هد، ضعیف شدن فنر برگردان که دیگر صفحه آینه را محکم نگه نمی‌دارد، و هرز بودن رزوه پیچ یا پایه است. شل بودن پیچ‌های اتصال خود پایه به بدنه دستگاه هم همین اثر را دارد. اگر پیچ‌ها سالم‌اند اما تنظیم باز به هم می‌خورد، فنرها و محکم بودن پایه را بررسی کنید.

اگر فقط پیچ هرز، خم یا گم شده و رزوه پایه و فنرها سالم‌اند، تعویض پیچ کافی و اقتصادی است. اما اگر رزوه خود پایه آسیب دیده، فنر شکسته یا بدنه پایه ترک برداشته، پیچ نو محکم نمی‌نشیند و تعویض کل پایه آینه راه درست است. یک راه ساده برای تشخیص: پیچ نو را در پایه ببندید؛ اگر با چرخاندن مقاومت یکنواخت دارد، پایه سالم است.

یکی از پیچ‌های فعلی پایه را باز کنید و قطر رزوه و طول آن را با کولیس یا خط‌کش اندازه بگیرید، یا عکس آن را کنار یک خط‌کش برای کارشناسان بفرستید. پیچ‌های پایه‌های آینه در دستگاه‌های مختلف یکسان نیستند و پیچ با رزوه یا طول متفاوت، یا جا نمی‌رود یا دامنه تنظیم کافی نمی‌دهد. با تطبیق سایز پیش از خرید، پیچ از بار اول درست می‌نشیند.

این پیچ برای پایه آینه با تنظیم زاویه و آینه ۲۵ میلی‌متری ساخته شده که رایج‌ترین نوع پایه در دستگاه‌های برش و حکاکی CO2 است. سازگاری نهایی به هم‌خوانی رزوه و طول پیچ با پایه شما بستگی دارد. عکس پایه آینه و یکی از پیچ‌های فعلی را برای کارشناسان بفرستید تا پیش از سفارش تأیید شود.

بله. هر جابه‌جایی در پیچ‌های تنظیم، زاویه آینه را تغییر می‌دهد و پس از تعویض، مسیر پرتو باید دوباره تنظیم شود. تنظیم را از آینه اول، نزدیک‌ترین آینه به تیوب، شروع کنید و با توان پایین و پالس کوتاه، روی چسب کاغذی جلوی هر آینه، نقطه را به مرکز برسانید؛ سپس به آینه بعدی بروید. نقطه باید در نزدیک‌ترین و دورترین موقعیت هد روی یک نقطه بیفتد.

در پایه سه‌پیچه، معمولاً یکی از پیچ‌ها محور ثابت است و دو پیچ دیگر زاویه افقی و عمودی را تغییر می‌دهند؛ چرخاندن هم‌زمان هر سه پیچ به یک اندازه، آینه را بدون تغییر زاویه جلو و عقب می‌برد. برای شناختن نقش هر پیچ در پایه خودتان، یک پیچ را یک‌چهارم دور بچرخانید و جابه‌جایی نقطه را روی چسب کاغذی ببینید. تغییرات را کوچک و یکی‌یکی انجام دهید تا تنظیم از دست نرود.

قیمت روز پیچ تنظیم آینه در همین صفحه درج می‌شود و مستقیم تعیین می‌گردد. برای استعلام یا اطمینان از سایز درست، عکس پایه آینه و یکی از پیچ‌های فعلی را کنار یک خط‌کش برای کارشناسان بفرستید و تعداد پیچ موردنیاز را اعلام کنید.

پیچ تنظیم آینه قطعه کوچک و مقاومی است و در بسته‌بندی استاندارد ارسال می‌شود؛ سفارش‌های ثبت‌شده در ساعات کاری همان روز تحویل شرکت حمل می‌گردند. مدت رسیدن مرسوله به روش ارسال انتخابی بستگی دارد و هنگام ثبت سفارش نمایش داده می‌شود. خرید هم‌زمان با آینه، پایه آینه یا سایر قطعات در یک مرسوله ارسال می‌شود.

اگر پیچ دریافتی با سایز ثبت‌شده در سفارش مغایرت داشته باشد، تا هفت روز کاری فرصت اعلام مرجوعی دارید و مبلغ کامل بازگردانده می‌شود؛ کافی است قطعه بدون آثار نصب و در بسته‌بندی اصلی باشد. با ارسال عکس پیچ فعلی و تأیید سایز پیش از خرید، عملاً نیازی به مرجوعی پیش نمی‌آید.

تعویض پیچ ساده است، اما تنظیم دوباره مسیر پرتو دقت می‌خواهد. پیش از باز کردن، دستگاه را خاموش کنید و پیچ‌ها را یکی‌یکی عوض کنید تا صفحه آینه از جایش رها نشود و فنرها نپرند. پیچ نو را بدون فشار زیاد ببندید تا رزوه پایه آسیب نبیند. پس از تعویض، تنظیم مسیر پرتو را از آینه اول انجام دهید. اگر با تنظیم آینه‌ها آشنا نیستید، این کار را به تکنسین بسپارید.

قیمت مستقیم و بدون واسطه، تأیید رایگان سایز پیچ از روی عکس پیش از خرید، و امکان تهیه هم‌زمان آینه یا پایه آینه در یک مرسوله اگر بررسی نشان دهد مشکل فقط از پیچ نیست. تشخیص درست بین پیچ، فنر، پایه و آینه، مطمئن‌ترین راه برای رفع یک‌باره مشکل مسیر پرتو است.
